一、 应用背景及核心痛点

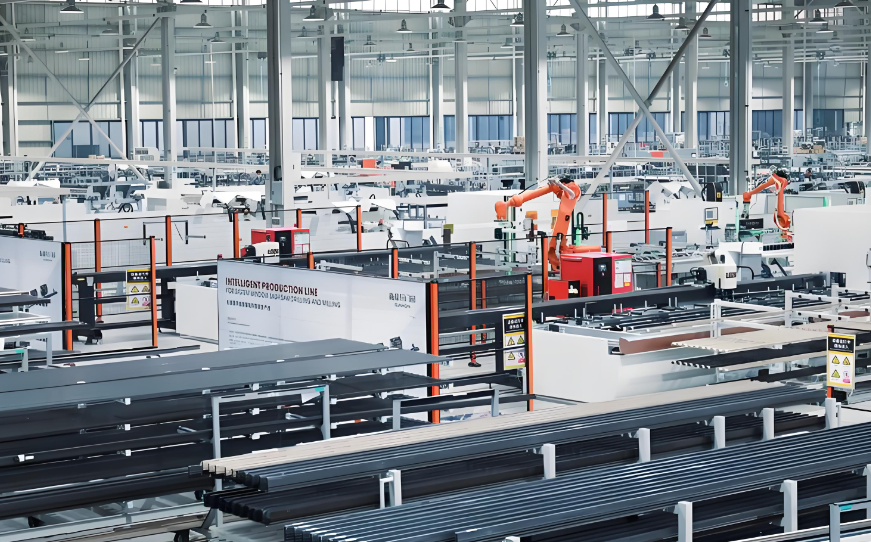

某智能制造工厂现有多条生产线，核心控制设备采用三菱Q系列PLC（型号Q00UCPU/Q01UCPU），该系列PLC无内置以太网接口，仅依靠编程口实现基础通讯，随着工厂智能化改造推进，原有通讯方式已无法满足多终端监控、多协议对接及远程运维需求，捷米特JM-ETH-Q以太网处理器（网关型）作为以太网转换器，成功解决上述痛点，实现PLC通讯升级，以下为详细应用过程。

该工厂三菱Q系列PLC主要用于生产线逻辑控制，原有通讯模式存在7大核心痛点，严重影响生产效率及运维成本，具体如下：

1. 通讯冲突严重：PLC编程口唯一，以太网监控与触摸屏通讯无法同时进行，每次调试需断开触摸屏，适配改造需求差；

2. 协议兼容不足：PLC自带协议单一，无法对接GX Works2编程软件、组态王组态软件及KepWare OPC，难以实现数据集中采集；

3. 配置诊断繁琐：无便捷配置方式，参数调试需专业工具，通讯故障排查耗时久，固件升级需现场操作，效率低下；

4. 适配性差：PLC编程口及外接接口波特率需手动调节，以太网口线序、速率易出错，调试过程繁琐且易出故障；

5. 多终端需求无法满足：仅支持1台PC采集数据，无法实现多部门同时监控，数据共享滞后；

6. 安装改造难度大：原有设备空间有限，外接电源布线复杂，改造工程量大，影响生产进度；

7. 数据映射繁琐且不稳定：对接Modbus设备需手动配置数据区映射，易出错，且工业现场干扰大，通讯易中断，远程运维无法实现，现场运维成本高。

二、解决方案：捷米特JM-ETH-Q以太网处理器应用

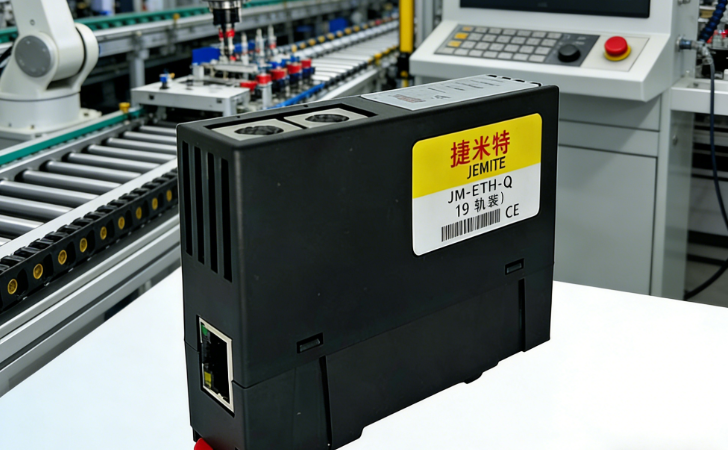

针对上述痛点，选用捷米特JM-ETH-Q以太网处理器（网关型）作为以太网转换器，与三菱Q系列PLC配套使用，无需修改PLC原有程序，直接通过编程口连接，快速实现通讯升级，核心方案如下：

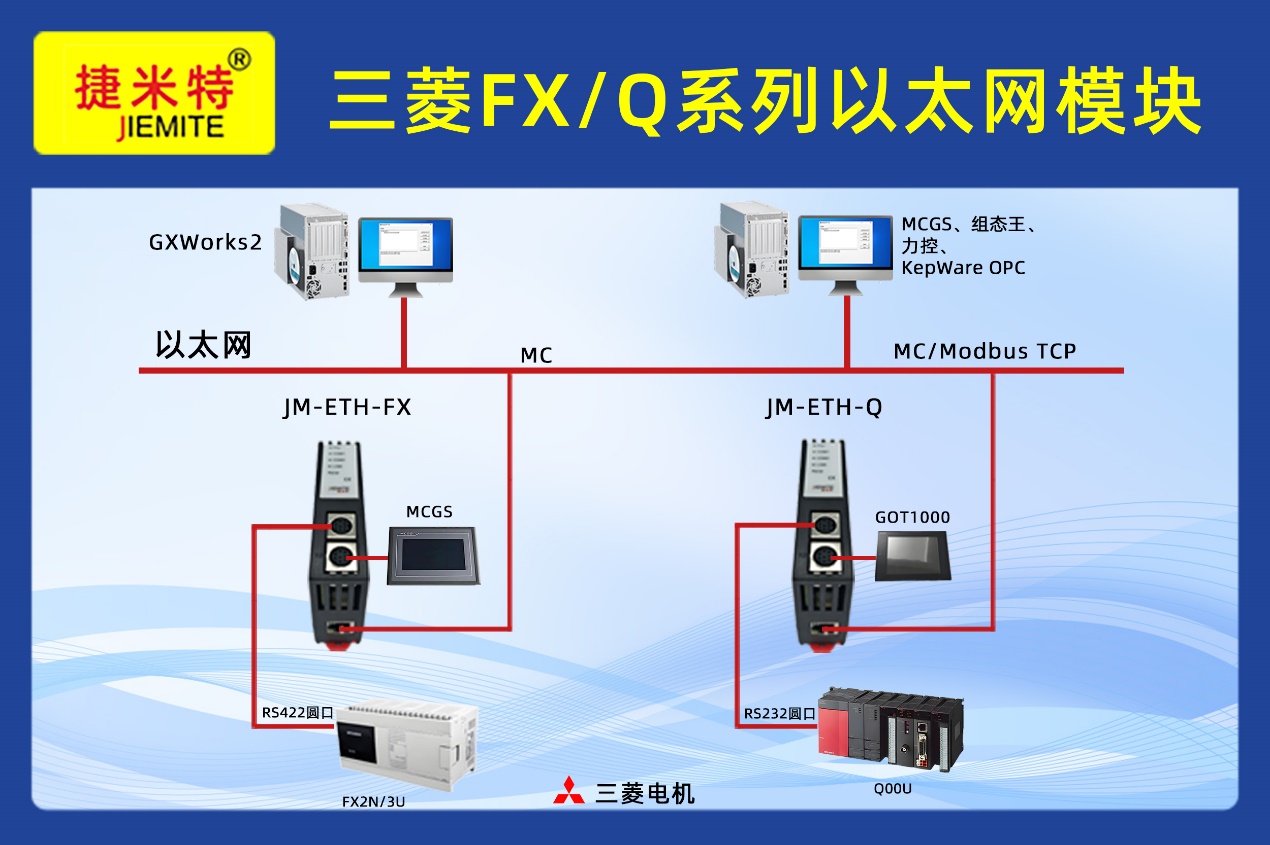

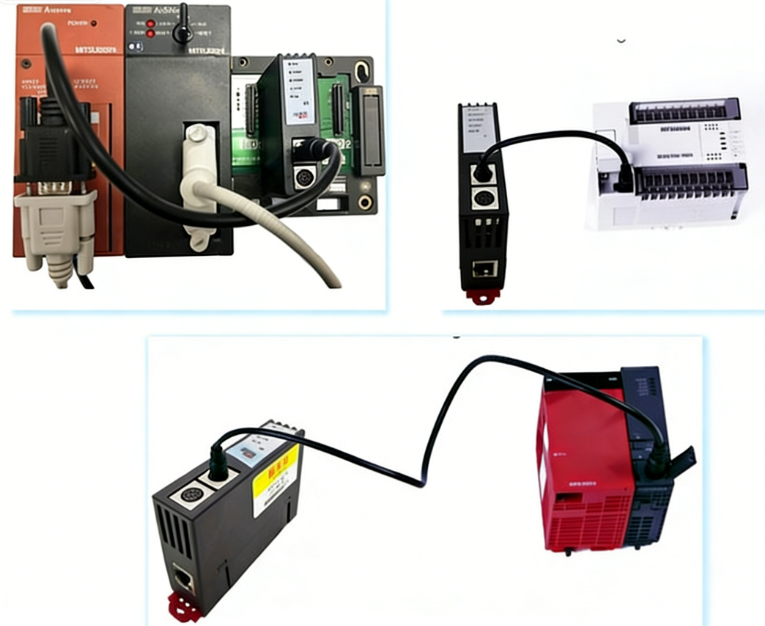

1. 硬件连接：将JM-ETH-Q网关模块的编程口对接三菱Q系列PLC编程口，模块X1接口用于以太网监控，X2接口连接触摸屏，以太网口对接上位机及其他终端，供电采用PLC编程口取电，无需额外布线，35mm导轨安装，体积小巧，直接适配原有设备空间。

2. 功能配置：通过模块内置WEB服务器，输入默认IP即可进入网页配置界面，设置通讯协议、IP地址等参数，开启密码保护，无需专业工具；利用地址自动映射功能，将ModbusTCP数据区自动映射至PLC数据区，省去手动配置步骤。

3. 多终端及协议对接：开启多端同时连接功能，支持6台PC以任意协议同时采集PLC数据；通过模块多协议兼容特性，实现与GX Works2、组态王、KepWare OPC的无缝对接，支持高级语言二次开发，满足数据集中管理需求。

三、使用前后对比

1. 通讯效率：使用前，以太网监控与触摸屏通讯冲突，调试一次需耗时30分钟以上；使用后，双通不冲突，监控与触摸屏通讯互不干扰，调试效率提升80%，完全适配设备改造需求。

2. 协议对接：使用前，仅支持单一协议，无法对接多种编程、组态软件，数据采集困难；使用后，兼容MELSOFT、MC、ModbusTCP等多种协议，无缝对接各类软件，实现数据集中采集与分析。

3. 配置与诊断：使用前，配置需专业工具，故障排查需2-3小时；使用后，网页便捷配置，通讯诊断直观，固件在线免费升级，故障排查时间缩短至10分钟内。

4. 适配性：使用前，波特率、线序需手动调节，易出错；使用后，全接口自适应，无需手动调试，降低操作难度，减少调试失误。

5. 多终端使用：使用前，仅1台PC可采集数据，数据共享滞后；使用后，6台PLC可同时采集，多部门实时获取数据，提升协同效率。

6. 安装与运维：使用前，安装布线复杂，改造需停工1-2天，远程运维无法实现，年运维成本高；使用后，免复杂布线，安装仅需30分钟，支持远程PLC程序修改与维护，年运维成本降低60%。

7. 稳定性：使用前，通讯易受工业现场干扰，故障频发；使用后，模块经过严苛老化测试，抗干扰能力强，通讯无故障，数据传输稳定。

四、应用总结

捷米特JM-ETH-Q以太网通讯处理器作为三菱Q系列PLC的专用以太网转换器，凭借双通不冲突、多协议兼容、便捷配置、高自适应等核心优势，彻底解决了原有通讯模式的诸多痛点，无需大规模改造设备，即可实现PLC通讯升级。该模块安装便捷、运行稳定，既满足了工厂多终端监控、多协议对接的需求，又降低了运维成本，提升了生产效率，为工业设备智能化改造提供了高效、经济的解决方案，目前已在该工厂多条生产线稳定运行，获得现场运维人员的一致认可。
