异种总线破壁记：疆鸿智能EtherCAT转DeviceNet的“握手”之道

在食品饮料厂工作过的同行都清楚，灌装线对控制系统的实时性要求有多苛刻——灌装头起停、阀门开闭、封口同步，稍有延迟就是次品。这两年我们厂做智能化改造，碰上的典型难题就是：新上的倍福PLC跑EtherCAT高速总线，但现场好几台人机界面（HMI）还是老当益壮的DeviceNet接口。换屏成本太高，不换又没法通讯。最后解决这事的，就是一台不起眼但少不了的设备——疆鸿智能协议转换网关。

 一、项目背景：新老协议的“对话困境”

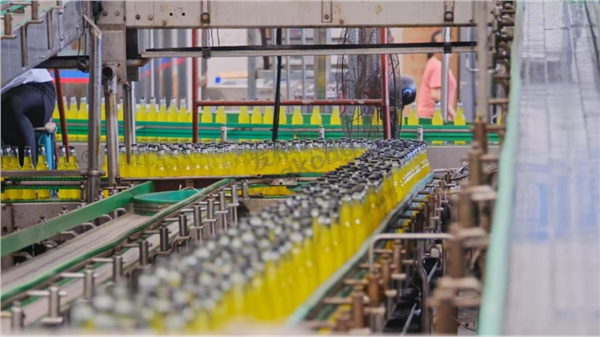

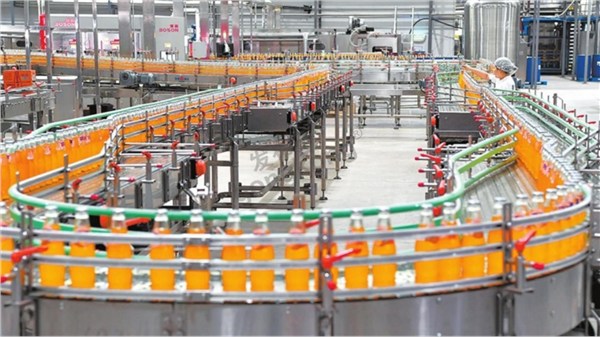

我们这条灌装线主要做饮料灌装和封口，核心控制器是倍福CX系列PLC（EtherCAT主站），操作员通过几台触摸屏（HMI）设置灌装参数、监控液位和报警。问题在于，这批HMI是前几年引进的，仅支持DeviceNet通讯。EtherCAT和DeviceNet，一个是以太网高速总线，一个是CAN-based现场总线，帧结构、通讯机制完全不同，硬接是接不上的。

一开始想过换屏，但单台防爆触摸屏报价两万多，好几台换下来够买台小设备了。后来技术部定方案：加装EtherCAT转DeviceNet网关，既保HMI，又让数据跑通。

 二、网关的核心作用：不只是“翻译”

这次用的是JH-ECT-MDVN这类网关，一侧接EtherCAT（作为从站），一侧接DeviceNet（也作为从站），现场拓扑很清晰：倍福PLC通过网关读DeviceNet HMI的数据，HMI反过来也能接收PLC下发的灌装量和启停指令。

从调试角度看，网关起的作用主要有三点：

1. 协议深度解析与映射

EtherCAT是主从轮询、实时性极高的以太网协议，DeviceNet基于CAN，讲究报文分段和显式/隐式消息。网关内部跑双协议栈，把EtherCAT的PDO（过程数据对象）和DeviceNet的Assembly对象做映射。我在TwinCAT里配好IO映射表，把HMI的启停按钮映射到PLC的输出点，把液位传感器的数值映射回HMI显示，双向通信延迟实测能控制在1ms以内。

2. 数据优化与解耦

网关的另一个好处是给PLC“减负”。DeviceNet网络上挂的不只HMI，还有几个传感器和阀岛，如果让PLC直接处理这些报文，程序逻辑会特别臃肿。网关自己做了数据聚合和过滤，把分散的位数据打包成规整的字节数组再传给PLC，编程效率高多了。

3. 物理层隔离与诊断隔离

食品饮料厂经常冲水清洗，电气干扰是个隐患。DeviceNet侧如果接地不良，容易产生总线抖动。网关带电气隔离，能把干扰挡在设备层，不会冲击EtherCAT主站。而且网关面板上有LED状态灯，跑没跑通一目了然，查故障时不用抱着笔记本到处跑。

 三、总结

通过加装疆鸿智能EtherCAT转DeviceNet网关，我们用很小的成本保住了原有的HMI设备，同时打通了PLC到操作员之间的数据链路。现在灌装参数调整、生产计数、报警弹窗都跑得很稳，几乎没有因为通讯问题停过线。

网关在工业通讯里看上去是“小零件”，但在这种新老协议混搭的场景里，它是必不可少的那座桥。设备不一定非得换新，数据能流起来，产线就能转起来。
