水电站控制“翻译官”：疆鸿智能EtherCAT与DeviceNet的无缝对话

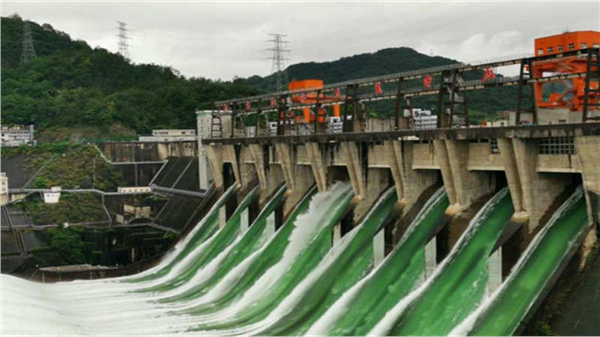

在水电站的现场控制层级，泵房与加药间是典型的“神经末梢”。这些区域分布着大量的流量计、压力开关和加药执行器，设备零散且环境复杂。近期，我们在某水利发电厂的辅助控制系统改造中，面临一个典型难题：控制核心采用了倍福PLC（EtherCAT主站），但现场大量仪表仍为稳定可靠的DeviceNet接口。 如何在不更换昂贵仪表的前提下，实现二者的高速、稳定通信？这正是疆鸿智能EtherCAT转DeviceNet（JH-ECT-MDVN)协议转换网关（以下简称“网关”）的核心应用场景。

 一、 系统拓扑：从“语言不通”到“无缝对接”

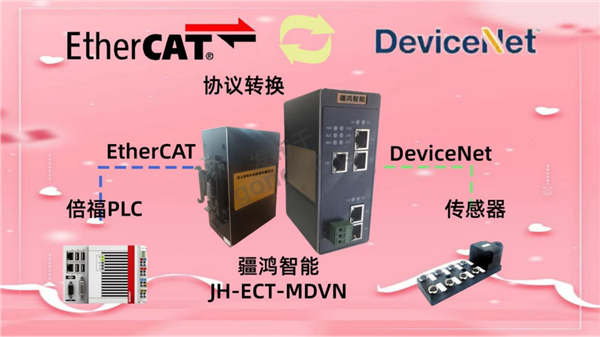

在该项目中，系统架构呈现典型的“一主多从”模式。我们以倍福CX系列PLC作为EtherCAT主站，其高速、实时的特性确保了控制逻辑的精准执行。在泵房与加药间，网关被部署在关键点位：一端通过标准网线接入EtherCAT骨干网络，作为EtherCAT从站；另一端则通过五线制DeviceNet总线，挂载多个支持DeviceNet协议的传感器与执行器，作为DeviceNet主站轮询下方设备。

 二、 网关的核心作用：不止是“翻译”

在设备通讯层面，网关绝不仅仅是插头转换器，它承担了以下三个层面的关键角色：

1. 协议解析与透明集成

网关内部集成了完整的EtherCAT从站协议栈与DeviceNet主站协议栈。它将EtherCAT的高速数据帧实时拆解，提取出PLC下发的控制字（如加药泵启停），并按照DeviceNet的CIP报文规范重新封装，发送给现场仪表；同时将仪表反馈的流量、压力值反向映射至EtherCAT的过程数据对象（PDO）中。对于倍福PLC工程师而言，在TwinCAT中导入网关的ESI文件后，远端DeviceNet仪表就像本地EtherCAT模块一样，直接读写变量即可，无需深入处理底层协议细节。

2. 速率适配与数据缓冲

这是保障系统稳定性的关键。EtherCAT是百兆级的实时以太网，刷新周期可达微秒级；而DeviceNet典型波特率仅为125K-500K。若直接互联必然导致数据堵塞。网关内置了高速数据缓冲区，将EtherCAT的“快”与DeviceNet的“慢”进行隔离与适配。EtherCAT主站以毫秒级周期与网关交换数据，网关再以DeviceNet的节拍轮询现场仪表，有效避免了主站因等待低速设备响应而被阻塞。

3. 电气隔离与信号重构

水电站泵房环境存在严重的电磁干扰，地环路问题常导致通信中断。网关在以太网接口与CAN接口之间实现了电气隔离，有效阻断了现场大功率设备启停时产生的浪涌电流对PLC的冲击。同时，其DeviceNet侧集成了高精度收发器，对经过长距离传输的差分信号进行重新整形，大大提升了通信的可靠性。

 三、 总结

此次实践表明，EtherCAT转DeviceNet网关在发电厂现场控制站中扮演着 “桥梁”与“翻译官” 的双重角色。它不仅保护了既有DeviceNet设备的投资，解决了异构网络间的协议壁垒；更重要的是，通过数据缓冲与物理隔离，构建了一个兼具EtherCAT高速性与DeviceNet抗干扰性的混合网络架构。对于工程师而言，它简化了系统复杂度，让泵房与加药间的每一滴药剂、每一个流量数据都能精准、实时地汇入全厂控制系统，为水电站的智能化运维奠定了坚实的硬件基础。
