疆鸿智能EtherCAT转DeviceNet网关全解析

作为一名工业自动化工程师，在项目实践中，不同品牌设备间的协议壁垒常常是现场集成的痛点。针对DeviceNet设备接入EtherCAT主站网络的需求，疆鸿智能JH-ECT-MDVN协议转换网关提供了一种高效的解决方案。下面我将从该设备的核心技术规格、关键性能指标、拓扑集成优势及具体配置逻辑等几个维度，对该网关进行技术解析。

 一、核心技术规格

JH-ECT-MDVN本质上是一款面向工业现场的总线耦合器，其核心功能是实现EtherCAT实时以太网与DeviceNet现场总线之间的协议转换。在物理层面，它完成了从100BASE-TX（EtherCAT）到CAN（DeviceNet）物理信号的转换；在协议栈层面，它完成了EtherCAT从站设备行规与DeviceNet从站设备行规的映射。

 二、详细技术参数

1.  EtherCAT侧接口：作为标准的EtherCAT从站模块，具备2xRJ45端口，支持IN/OUT级联，内置以太网分支控制器，完全符合IEC 61158-3标准。它支持CoE（CANopen over EtherCAT）协议，可通过标准EoE（Ethernet over EtherCAT）进行固件升级。

2.  DeviceNet侧接口：支持DeviceNet规范（CIP on CAN），通常配置为一类DeviceNet从站。接口采用标准的5位可插拔接线端子（V+, CAN_H, CAN_L, V-），支持125kbps、250kbps、500kbps波特率自适应或手动配置。

3.  数据交换容量：内部数据缓冲区支持过程数据对象（PDO）的动态映射。典型数据长度可达512字节输入/512字节输出，足以应对大多数中大型DeviceNet设备群的轮询或位选通数据采集。

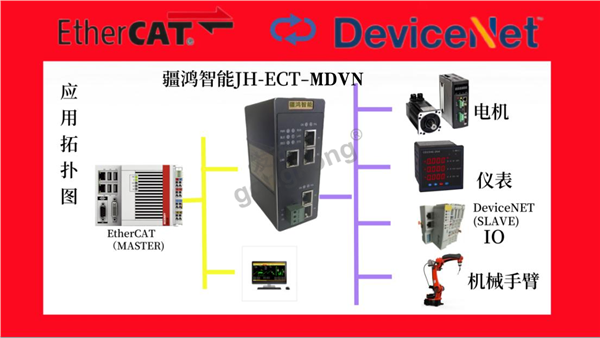

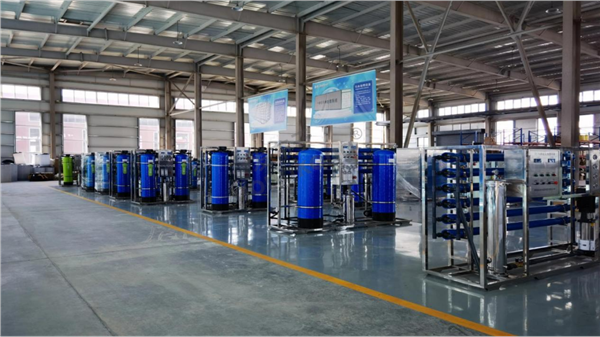

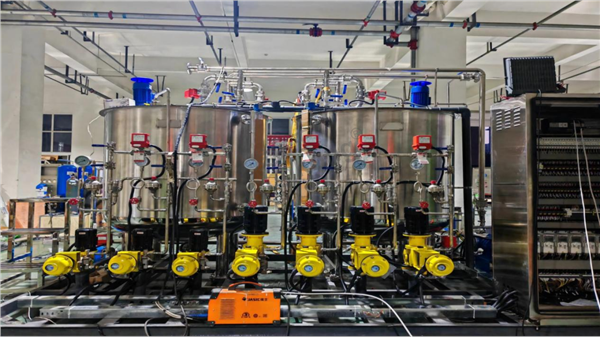

设备主要功能 疆鸿智能JH-ECT-MDVN型网关实现EtherCAT网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到EtherCAT网络。即将DeviceNet设备连接到EtherCAT网络。 应用广泛：本产品应用于支持DeviceNet接口的仪表、电机、IO模块、机器人等等。例如现代水处理行业，各种传感器、执行器以及其他现场设备需要通过可靠的网络连接到上位机。DeviceNet由于其良好的实时性和可靠性，适合用于连接现场设备。通过DeviceNet转EtherCAT网关，上位机可以利用EtherCAT的高速率和精确性，同时保持对DeviceNet设备的兼容和控制，从而实现整个水处理系统的高效、精确运行。

 三、性能与技术优势

1.  低延迟透明传输：得益于硬件内嵌的协议处理芯片，网关在接收DeviceNet侧的数据后，无需经过高延迟的串行CPU处理，而是直接映射至EtherCAT过程数据区。这使得EtherCAT周期抖动可控制在微秒级，满足高精度运动控制对总线同步性的要求。

2.  拓扑结构灵活：网关支持EtherCAT的线性拓扑，无需额外交换机即可串联在EtherCAT网络中。同时支持DeviceNet的干线-支线拓扑，方便接入现有的DeviceNet传感器或执行器网络。

3.  配置便捷性：无需编写复杂的C代码。通过专用的GSDML文件（用于EtherCAT主站）和EDS文件（用于DeviceNet配置），工程师可在TwinCAT等主流开发环境中快速完成从站扫描和PDO映射。

 四、配置与调试流程

1.  硬件组态：在EtherCAT主站配置软件中导入JH-ECT-MDVN的设备描述文件（XML），将其挂载在EtherCAT总线上。

2.  DeviceNet扫描：通过网关自带的上行端口或调试软件，对下方的DeviceNet物理网络进行节点扫描，获取各从设备的I/O连接路径。

3.  数据映射：将DeviceNet网络中的输入/输出数据，通过网关内部寄存器映射至EtherCAT的Process Data Image中。

4.  参数化：配置DeviceNet侧的波特率、MAC ID以及预定义主从连接组（如轮询、位选通、显式报文等）。

 五、技术总结

在构建混合总线网络时，JH-ECT-MDVN充当了“翻译官”的角色。它不仅解决了物理电气特性不兼容的问题，更重要的是完成了EtherCAT的高效数据链路层机制与DeviceNet的CIP对象模型之间的协议翻译。对于需要在不更换现有DeviceNet终端设备的前提下升级主干网络为EtherCAT的产线，该网关提供了一个高实时性、低工程量的可行性方案。
