疆鸿智能EtherCAT转DeviceNet网关打通塑料热成型设备的高速公路

在塑料热成型片材生产中，上料与加热环节的协同控制直接影响产品质量。近期完成的一个项目中，我们采用倍福PLC作为主站，通过疆鸿智能EtherCAT转DeviceNet协议转换网关，实现了对加热炉多台温控仪表的高效控制。

协议差异带来的挑战

倍福PLC原生支持EtherCAT，这是一种实时以太网技术，数据刷新周期可达微秒级。而现场的温控仪表采用DeviceNet协议，是基于CAN的现场总线，最大传输速率仅500kbps。两种协议在物理层、数据链路层和应用层完全不同，无法直接互通。

若为每台仪表更换EtherCAT接口模块，单台成本超2000元；若增加一台DeviceNet主站模块，不仅成本高，还需在PLC中处理两套不同的网络程序。综合考虑后，我们选择了协议转换网关方案。

网关的核心作用

这款网关在系统中扮演三个关键角色：

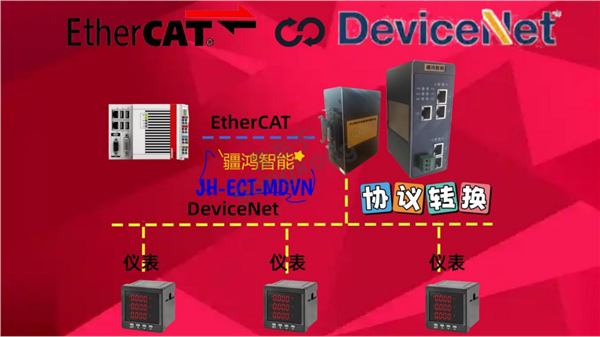

协议转换器：网关接收PLC发出的EtherCAT数据帧，解包后重新封装为DeviceNet报文，通过CAN收发器发送给仪表。整个过程对PLC透明，编程时只需按网关定义的映射关系读写数据，无需了解DeviceNet底层细节。

数据映射与缓冲：加热炉有8个温控区，每个区需读取实际温度、设定目标温度、获取报警状态。网关内部建立数据映射表，将EtherCAT的周期性过程数据与DeviceNet的显式/隐式报文对应起来。同时，网关缓存仪表数据，即使DeviceNet网络出现短暂波动，PLC仍可从网关读取最新有效值，避免控制中断。

系统隔离与保护：EtherCAT和DeviceNet的电气特性不同。网关在电气上实现隔离，保护昂贵的PLC接口免受现场干扰。当某台仪表故障导致DeviceNet网络短路时，网关会主动切断该端口，不影响PLC和其他设备运行。

实施效果

投运后，加热炉温度控制精度达±1℃，片材加热均匀性明显改善。网关的处理延迟约2ms，完全满足加热过程的响应要求。相比更换仪表方案，节省成本约60%；相比增加主站模块方案，PLC程序简化40%，调试周期缩短3天。

总结

EtherCAT转DeviceNet（JH-ECT-MDVN)网关在塑料热成型设备中发挥了桥梁作用：它不仅解决了不同总线设备间的互联难题，更通过数据映射和系统隔离提升了整体可靠性。对于存在多品牌、多协议设备共存的改造项目，合理选用协议转换网关，往往比统一设备接口更经济高效。
