疆鸿智能EtherCAT转DeviceNet，发那科机器人融入倍福的“焊接红娘”

引言

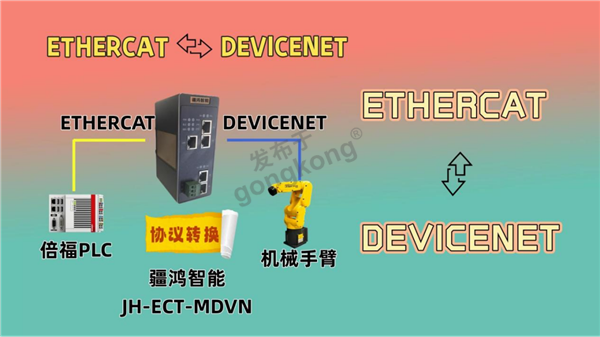

在汽车制造这样高度自动化、节拍紧凑的生产环境中，各类先进的机器人、PLC以及执行机构往往来自不同厂商，采用不同的总线协议。这种异构网络的“沟通”问题，成为了制约产线柔性和稳定性的关键瓶颈。近期，在某汽车制造厂的车门及配件焊接工段优化项目中，我们成功部署了疆鸿智能EtherCAT转DeviceNet协议转换网关（型号：JH-ECT-MDVN），实现了以倍福（Beckhoff）PLC为主站，通过EtherCAT网络，对发那科（FANUC）机器人（DeviceNet从站）进行精准、高效的实时控制。本文将站在一线调试工程师的视角，深入剖析该网关在设备通讯中所扮演的核心角色，并总结其带来的工程价值。

 项目背景：当“高速总线”遇上“成熟节点”

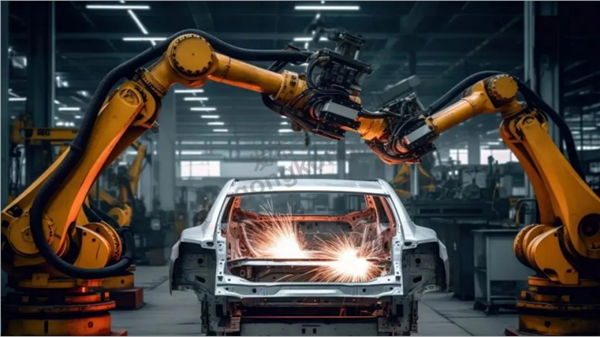

该工段原有的控制系统采用倍福TwinCAT PLC作为主控大脑，其优势在于EtherCAT通讯的高速性与同步性，非常适合多轴联动和快速逻辑处理。然而，工段内的多台发那科焊接机器人，其标准配置的通讯接口为DeviceNet。作为一款成熟且稳定的现场总线，DeviceNet在机器人领域的应用非常广泛，但其轮询机制和125kbps/250kbps/500kbps的典型波特率，与EtherCAT的全双工、百兆实时通讯存在物理层和协议层的“代差”。

技术冲突点：

   协议层不兼容： EtherCAT使用标准以太网帧，主站通过直连模式读取从站数据；DeviceNet基于CAN物理层，遵循CIP协议。

   拓扑结构差异： EtherCAT支持线型、树型任意拓扑，而DeviceNet需要终端电阻、分支器等，对布线要求严格。

   数据映射需求： 我们需要将EtherCAT的过程数据对象（PDO）精确映射到DeviceNet的输入输出（I/O）或显式报文中，以触发机器人的特定程序号、读取焊接参数及状态。

 网关的核心作用：不仅仅是“翻译”

在这个项目中，网关（JH-ECT-MDVN）绝不仅仅是简单的信号转换器，它承担了以下五个层次的关键作用，确保了整个通讯链路的健壮与高效：

 1. 协议栈的深度解析与映射

这是网关最核心的功能。它内部集成了完整的EtherCAT从站协议栈和DeviceNet主站/从站协议栈。

   数据路由： 将EtherCXAT报文中的数据域提取出来，按照我们在配置软件中设定的映射表，重新封装为DeviceNet的CIP报文。例如，我们将PLC发送的EtherCAT PDO中的第2个字节，解析为发那科机器人的“程序启动”指令，通过DeviceNet的位选通或轮询命令发送给机器人控制器。

   对象字典管理： 网关内部维护了一个双向的对象字典。我们通过TwinCAT的ESI文件（EtherCAT从站信息文件）将网关识别为一个标准的EtherCAT从站，同时在网关内部配置DeviceNet侧的EDS文件（电子数据表），实现对机器人具体数据参数的精准读写。

 2. 数据缓冲区与实时性优化

汽车焊接对实时性要求极高。为了避免因总线速率不匹配造成的数据丢失或延迟，网关内置了高速数据缓冲区。

   速率适配： EtherCAT的刷新周期通常在1ms以内，而DeviceNet的典型波特率为250kbps，一个轮询周期可能达到5-10ms。网关的缓冲机制确保EtherCAT主站不会被低速的DeviceNet总线阻塞。

   实时性保障： 在调试中，我们将网关的EtherCAT看门狗时间设置为1ms，确保PLC能快速感知通讯故障；同时通过调整DeviceNet侧的预定义主从连接组，优化了I/O数据的触发方式，保证了机器人动作与PLC逻辑的毫秒级同步。

 3. 物理层隔离与信号重构

在恶劣的焊接车间现场，电磁干扰（EMI）和地环路是通讯中断的主要元凶。

   电气隔离： 网关提供了以太网口与CAN总线之间的电气隔离。这有效防止了因机器人侧高功率设备启停产生的浪涌电流，通过DeviceNet线缆窜入EtherCAT网络，保护了昂贵的倍福PLC接口模块。

   信号整形： DeviceNet作为差分信号，对线缆质量和终端匹配非常敏感。我们在网关的DeviceNet接口侧集成了高精度的CAN收发器，并重新生成高质量的信号波形，消除了因长距离传输导致的信号畸变，使原本不稳定的通讯变得可靠。

 4. 节点角色转换与总线扩容

在此项目中，倍福PLC需要作为EtherCAT主站发起通讯，而发那科机器人作为DeviceNet从站等待被轮询。网关在其中扮演了双重角色：

   作为EtherCAT端的忠实从站： 它完美模拟了一个标准的EtherCAT数字量/模拟量混合从站，PLC无需了解DeviceNet的复杂细节，只需像读写本地I/O一样读写网关的数据。

   作为DeviceNet端的智能主站： 在DeviceNet侧，网关承担了主站的角色，主动轮询其网络上的发那科机器人。这种“背板式”的设计，将DeviceNet总线管理的复杂性（如MAC ID冲突检测、波特率设置）从PLC侧剥离，交给了更专业的网关处理。

 5. 故障诊断与边缘处理

焊接产线停机一分钟损失巨大，快速的故障定位至关重要。

   透明诊断： 网关提供了丰富的LED指示灯和诊断寄存器。例如，当DeviceNet总线出现“总线关闭”或“错误被动”状态时，网关会通过其EtherCAT状态寄存器将此故障码实时上报给倍福PLC，并在HMI上弹出报警，提示维护人员检查机器人侧的终端电阻或线缆。

   边缘逻辑： 在特定场景下，我们利用了网关的简单逻辑处理功能。当PLC与网关的EtherCAT通讯中断时，网关被配置为自动将DeviceNet输出点（如急停、抱闸信号）复位，确保机器人在失去上层控制时能够安全停止，这为系统增加了一层硬件级别的安全冗余。

 应用效果与总结

经过现场严谨的安装与调试，这套基于EtherCAT转DeviceNet网关的异构通讯方案，在车门及配件焊接工段稳定运行至今。从工程实践的角度来看，该网关的应用带来了以下显著价值：

1.  解决了协议壁垒，保护了既有投资： 无需更换昂贵的发那科机器人控制器，也无需改动倍福主站的程序架构，仅通过添加一台网关设备，就实现了新旧系统的无缝融合，最大化利用了现有设备资产。

2.  分担了主站压力，优化了系统结构： 将DeviceNet复杂的时序管理和错误处理下沉到网关层，使得倍福PLC能够专注于运动控制和焊接工艺算法，提升了主控制器的运行效率。

3.  提升了系统抗干扰能力，保障了生产连续性： 强大的电气隔离和信号重构能力，使得通讯系统在焊接大电流、强电磁干扰环境下依然保持极高的稳定性，显著减少了因通讯闪断导致的停机故障。

4.  简化了调试与维护： 标准的ESI/EDS文件支持，使得配置过程非常透明。网关的本地诊断功能，为现场工程师快速定位故障点提供了直观的依据，降低了维护门槛。

结语

在工业4.0和智能制造的大背景下，现场总线的多元化将长期存在。协议转换网关作为异构网络的“桥梁”，其价值已从简单的信号转换，提升为数据融合、协议代理和系统级隔离的智能节点。在此次汽车车门焊接线的应用中，EtherCAT转DeviceNet网关不仅解决了设备之间的通讯问题，更是在实时性、稳定性和可维护性之间找到了完美的平衡点，是复杂自动化产线集成中不可或缺的关键一环。
