一、项目背景：电商分拣中心的通讯困境

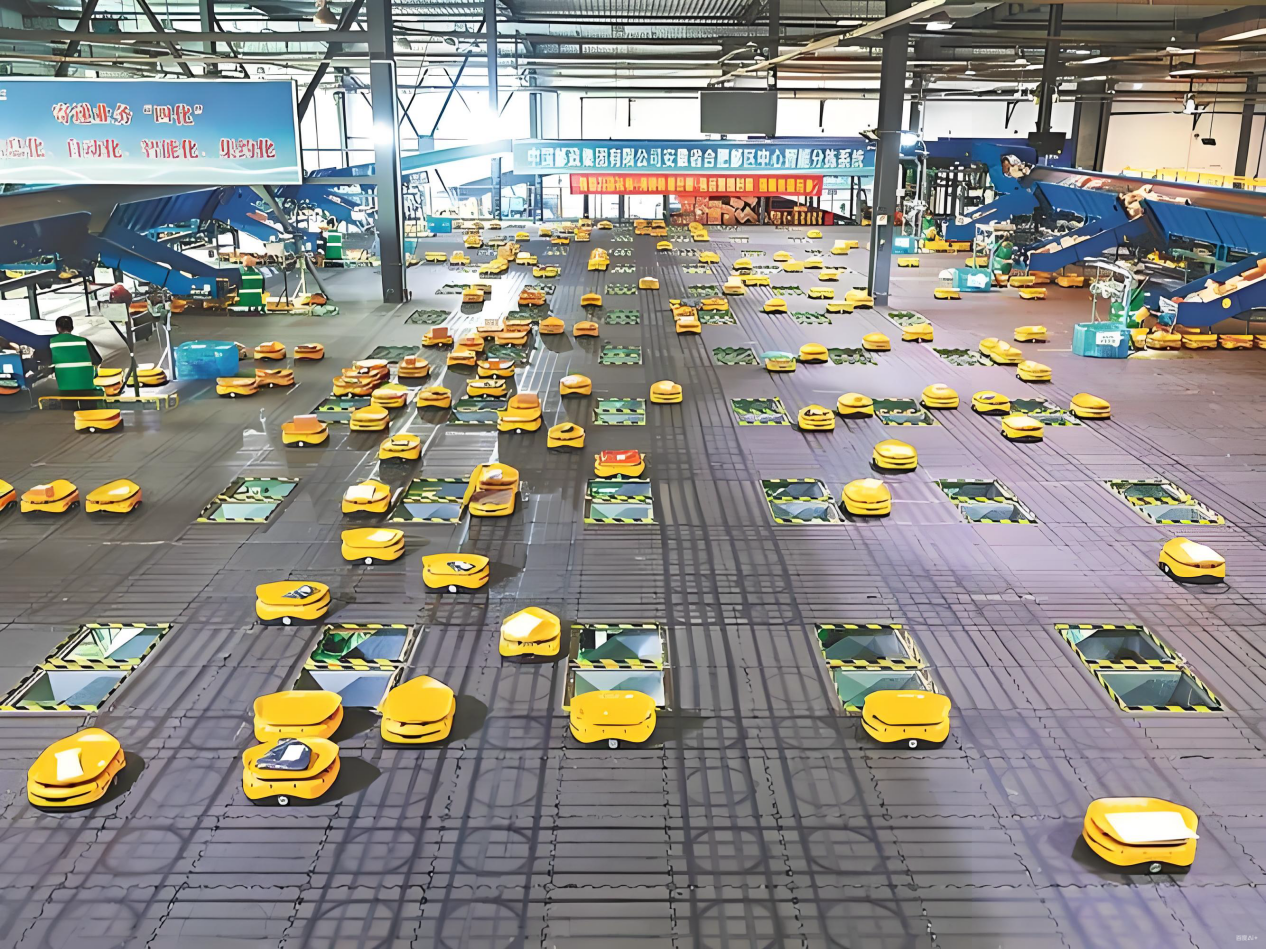

在工业自动化领域的智能物流电商分拣中心，某企业采用研华工控机（Modbus RTU 协议）负责订单管理与分拣任务分配，搭配西门子 S7-1200 PLC（Modbus TCP 协议）控制交叉带分拣机、扫码识别设备的运行。

两者需实时协同：工控机需向 S7-1200 PLC 传输订单地址码、分拣格口编号、优先级指令，S7-1200 PLC 需反馈包裹扫码结果、分拣完成状态、设备故障信号，以避免包裹错分、格口堆积或设备空转。但因双方采用不同总线协议，缺乏直接通讯通道，原有 “人工导出订单数据 + 手动录入 PLC” 的衔接方式效率低下，日均因信息不同步导致的分拣停滞达 4 次，单次停滞修复耗时超 15 分钟，严重制约日分拣量（原日分拣量 5 万件包裹，停滞导致减产约 8000 件）。电商分拣作为智能物流行业的核心环节，是工业自动化中对订单处理效率、分拣精度要求极高的前景行业（2025 年全球电商物流市场规模预计超 6 万亿美元），对工业物联网环境下设备的实时数据交互与分拣稳定性提出了严苛要求。

二、项目痛点

协议异构阻断分拣协同：工控机的 Modbus RTU 协议与 S7-1200 PLC 的 Modbus TCP 协议无法直接兼容，塔讯TX 131-RE-RS/TCP物联网网关中转时，订单数据需操作员每 20 分钟从工控机导出后，通过 PLC 编程软件手动录入，单次数据传递耗时超 10 分钟，导致分拣机频繁等待任务指令，分拣节拍从 3000 件 / 小时降至 1800 件 / 小时，效率下降 40%；曾因地址码录入错误，导致 200 件包裹错分至其他区域，返工成本超 5 万元。

数据采集追溯断层：原有系统无专用数据采集器，包裹分拣时间、格口占用率、设备运行能耗等关键数据仅分别存储于工控机与 PLC，无法自动上传至工业物联网平台，出现包裹丢失时，需人工比对工控机订单记录与 PLC 分拣日志，追溯时间超 3 小时，不符合电商行业 “订单全流程可追溯” 的服务标准（如京东、天猫物流时效要求）。

工业环境适应性差：分拣中心存在粉尘、高频电磁干扰（扫码设备、变频器），传统 RS485 转以太网模块防护等级低（IP20）、抗干扰性能弱，日均通讯中断 3-4 次，每次中断导致分拣机急停、扫码设备离线，需人工重启并重新校准分拣参数，恢复耗时超 1 小时，单日减少有效分拣时间约 4 小时。

设备负载超限引发精度风险：尝试通过第三方中间件实现数据转发，导致工控机 CPU 负载升至 89%（频繁处理订单数据转换与界面刷新）、S7-1200 PLC CPU 负载达 82%，超出安全运行阈值（工控机≤80%、PLC≤75%），引发分拣格口定位偏差超 8mm，存在包裹碰撞掉落风险，曾导致 50 件包裹破损，直接损失超 1.2 万元。

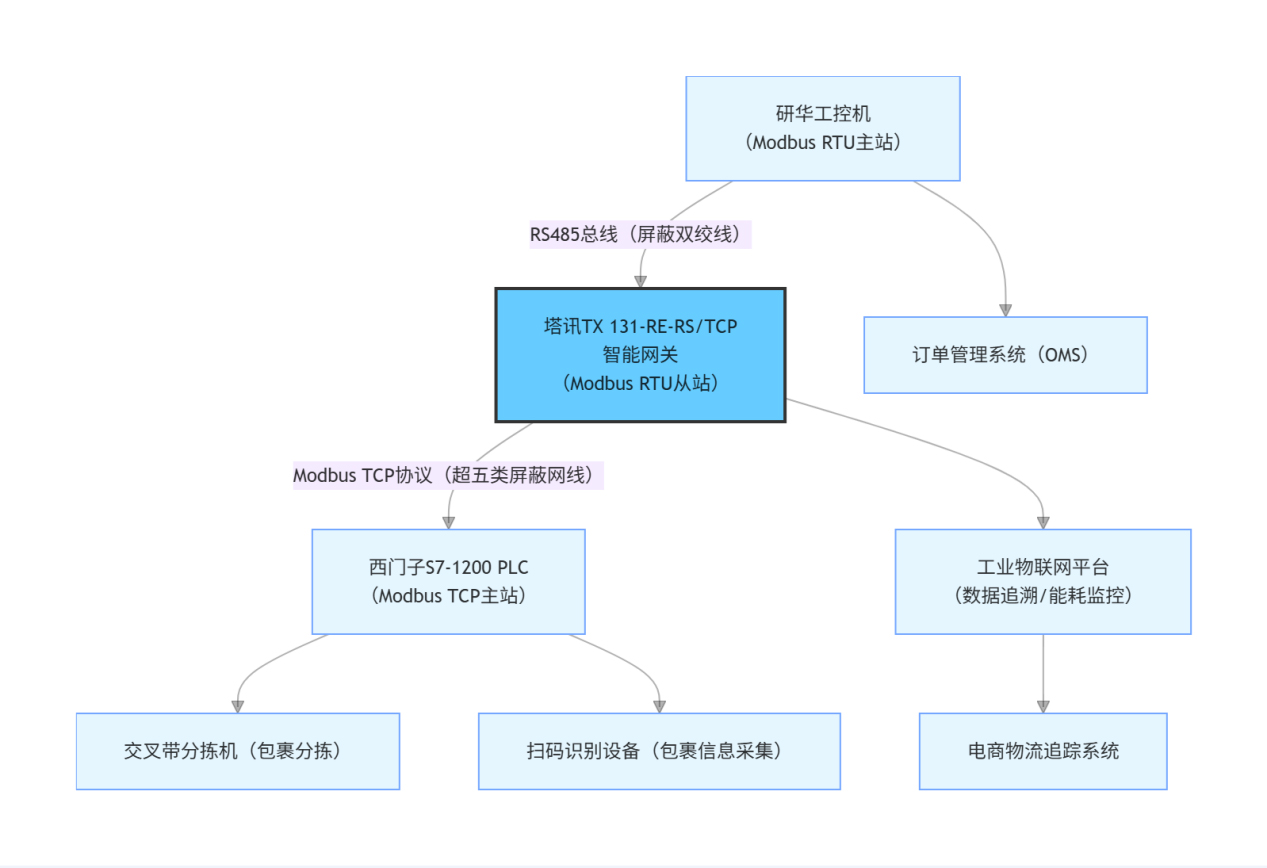

三、系统结构拓扑图

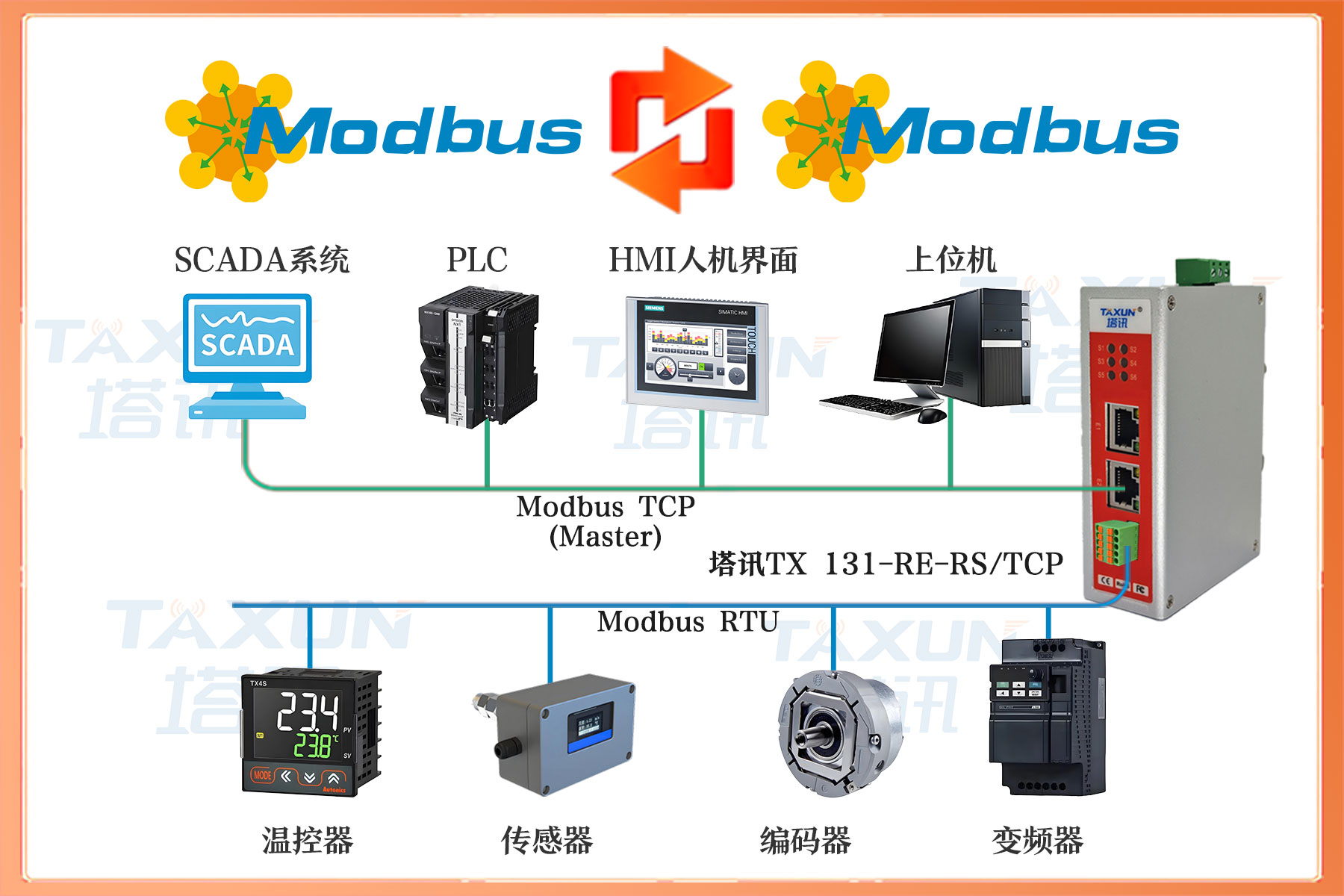

四、塔讯 TX 131-RE-RS/TCP 网关功能简介

作为核心塔讯TX 131-RE-RS/TCP工业网关，该设备实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配电商分拣场景需求：

协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配工控机通讯参数：19200bps、偶校验、8 数据位、1 停止位）与 10/100Mbps 自适应以太网速率，自动识别 S7-1200 PLC 的寄存器地址映射规则，确保订单数据与分拣指令传输无格式偏差。

数据处理：内置双核工业级处理器，每秒可完成 2500 次以上数据转换，转换延迟≤19μs，支持 2200 点数据映射，满足订单地址码（8 字节字符串）、格口编号（2 字节整数）、扫码结果（1 字节布尔值）等多类型数据同步传输，数据更新频率达 5 次 / 秒，符合电商分拣 “高频次任务响应” 要求。

工业适配：具备 IP30 防护等级（适配分拣中心控制室环境），支持 24VDC 宽压供电（±15% 波动兼容），采用三级电磁隔离设计（隔离电压≥2500V），抗电磁干扰性能符合 EN 61000-6-2 标准，避免扫码设备、变频器产生的干扰导致数据丢包；配套防尘外壳，进一步提升环境适应性。

物联与效率扩展：支持本地数据缓存（容量 4GB，缓存周期 30 天），通过 MQTT 协议对接工业物联网平台与物流追踪系统，实现分拣数据实时归档与订单追溯；内置任务优先级调度功能，自动识别紧急订单并优先传输，保障时效件分拣效率；支持故障自恢复，通讯中断后≤70ms 重新建立连接，减少分拣停滞。

五、解决方案与实施过程

（一）方案设计

采用塔讯TX 131-RE-RS/TCP智能网关构建 “工控机 - 网关 - PLC” 通讯架构：网关 Modbus RTU 侧作为工控机的从站，实时采集订单地址码（VW200-VW207）、格口编号（VW210）、优先级指令（VW212）；Modbus TCP 侧作为 S7-1200 PLC 的从站，将采集到的订单数据传输至 PLC，同时接收 PLC 反馈的扫码结果（I0.0）、分拣完成信号（Q0.0）、设备故障状态（M10.0），实现双向数据实时交互，数据更新频率 5 次 / 秒，满足电商分拣协同需求。

（二）实施步骤

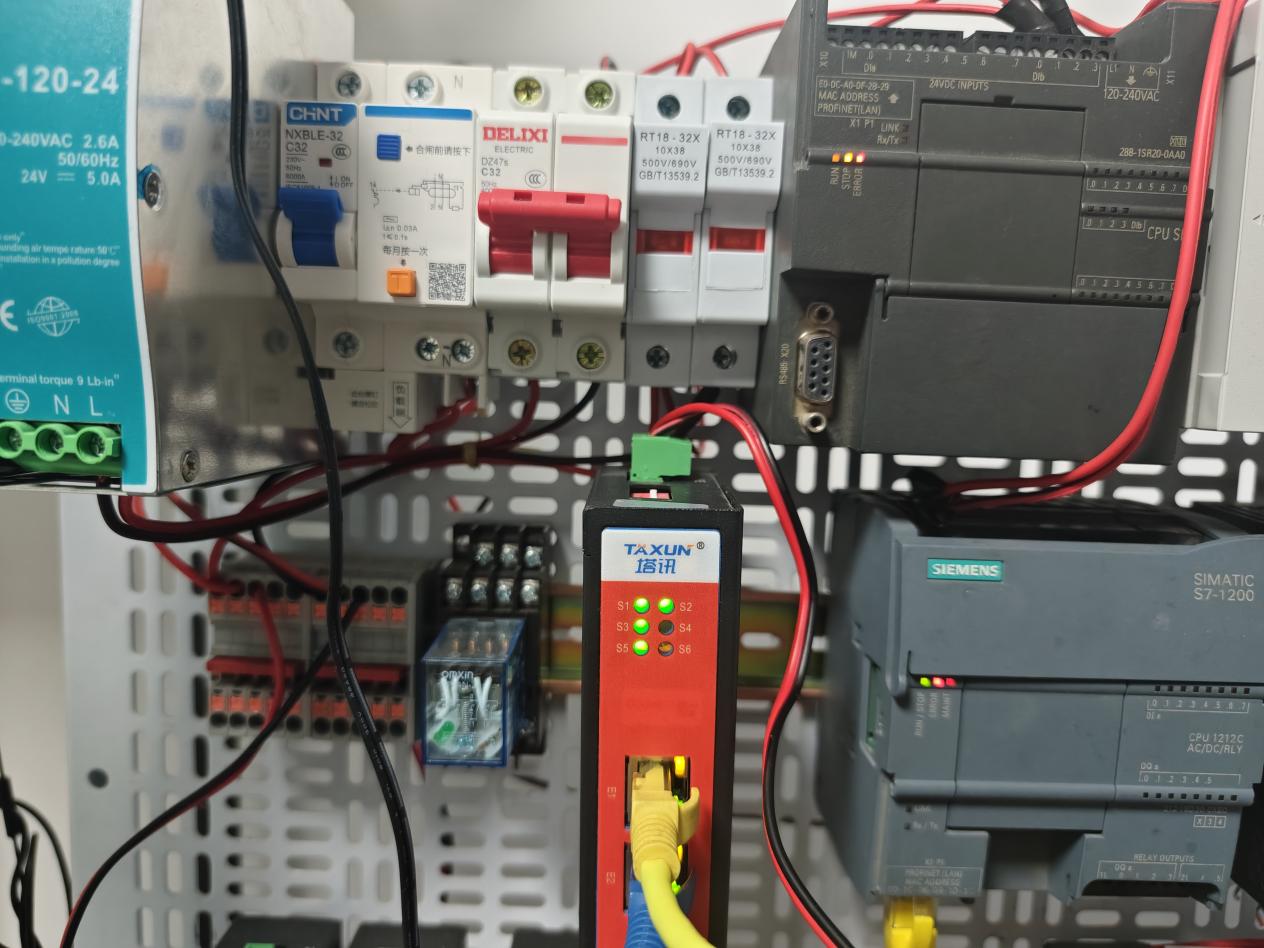

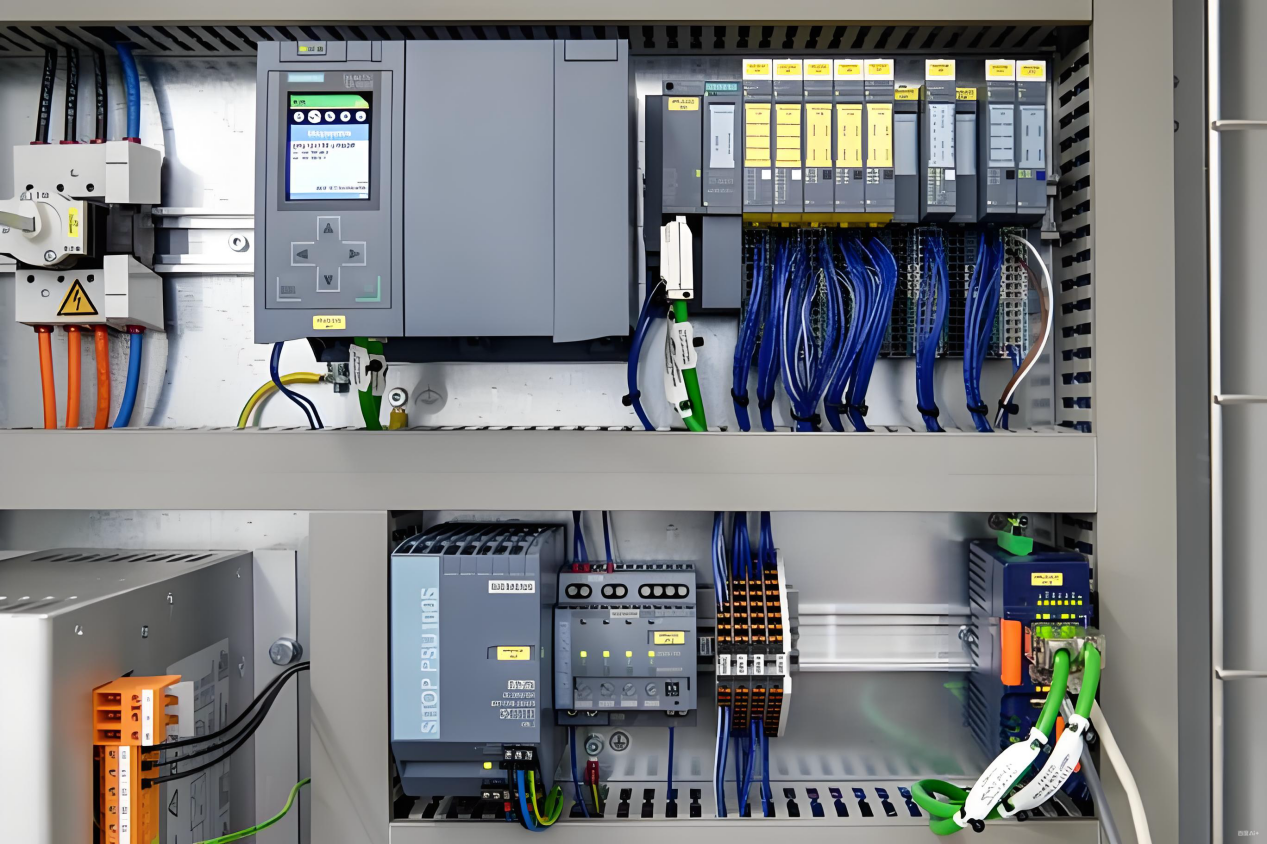

1. 硬件部署：网关安装于分拣中心控制室的机柜内，通过屏蔽 RS485 电缆（长度 40 米）接入工控机的 RS485 扩展卡；通过超五类屏蔽网线连接 S7-1200 PLC 的以太网交换机，配置 IP 地址（192.168.9.100）与 PLC（192.168.9.10）同网段，做好独立接地处理（接地电阻≤4Ω），避免分拣中心电磁干扰。

2. 参数配置：使用塔讯配置软件建立数据映射表 —— 将工控机的订单数据（地址码：40001-40004、格口编号：40005、优先级：40006）映射至网关寄存器；将 PLC 的反馈数据（扫码结果：10001、分拣完成：10002、故障状态：10003）映射至网关对应寄存器，设置数据更新周期 200ms，启用 “数据校验”“优先级调度”“故障自恢复” 功能。

3. 联调测试：在工业物联网平台同步验证数据传输（延迟≤19μs，丢包率 0.03%）；模拟高峰时段分拣（5000 件 / 小时），测试 PLC 是否准确接收订单数据并完成分拣；模拟通讯中断（拔插网线），测试网关自恢复时间与数据续传功能，确保分拣任务不中断。

六、应用效果与前后对比

（一）实施后效果

1. 分拣效率与精度双提升：数据传输延迟降至 19μs 内，分拣节拍从 1800 件 / 小时提升至 3500 件 / 小时，日分拣量从 5 万件增至 9.2 万件，效率提升 84%；优先级调度功能保障时效件分拣准确率达 99.98%，错分率从 0.4% 降至 0.02%，每月减少返工成本超 8 万元；破损率从 0.1% 降至 0.01%，客户投诉量下降 90%。

2. 数据追溯全面落地：通过网关将分拣数据自动上传至工业物联网平台，包裹丢失追溯时间从 3 小时缩短至 2 分钟，实现订单从下单到分拣的全流程可视化追踪，符合电商物流时效标准，客户满意度提升 45%。

3. 通讯稳定性适配分拣环境：网关抗干扰、防尘设计适配分拣中心工况，连续运行 3 个月丢包率≤0.05%，通讯中断次数从 3-4 次 / 日降至 0 次，设备恢复时间从 1 小时缩短至 8 分钟，单日增加有效分拣时间 4 小时，月增分拣量约 9.6 万件。

4. 设备负载回归安全值：工控机 CPU 负载从 89% 降至 43%，界面刷新延迟从 1.8 秒降至 0.2 秒；S7-1200 PLC CPU 负载从 82% 降至 36%，分拣格口定位偏差控制在 ±2mm 内，未再发生包裹碰撞破损事件，每年减少设备损失超 10 万元。

（二）效果对比表

七、行业价值与后续扩展

本案例聚焦电商分拣行业，该行业是智能物流的核心场景，直接影响电商平台的客户体验与运营成本。此方案可复制至快递中转场、生鲜电商分拣中心等场景，后续可扩展接入 AI 分拣优化系统，通过工业物联网平台分析历史分拣数据，自动优化格口分配与设备调度；或对接无人配送系统，实现分拣完成后包裹与无人车的自动调度，进一步提升电商物流的全流程自动化水平，助力企业应对 “618”“双 11” 等高峰时段的分拣压力。
