一、项目背景与核心痛点

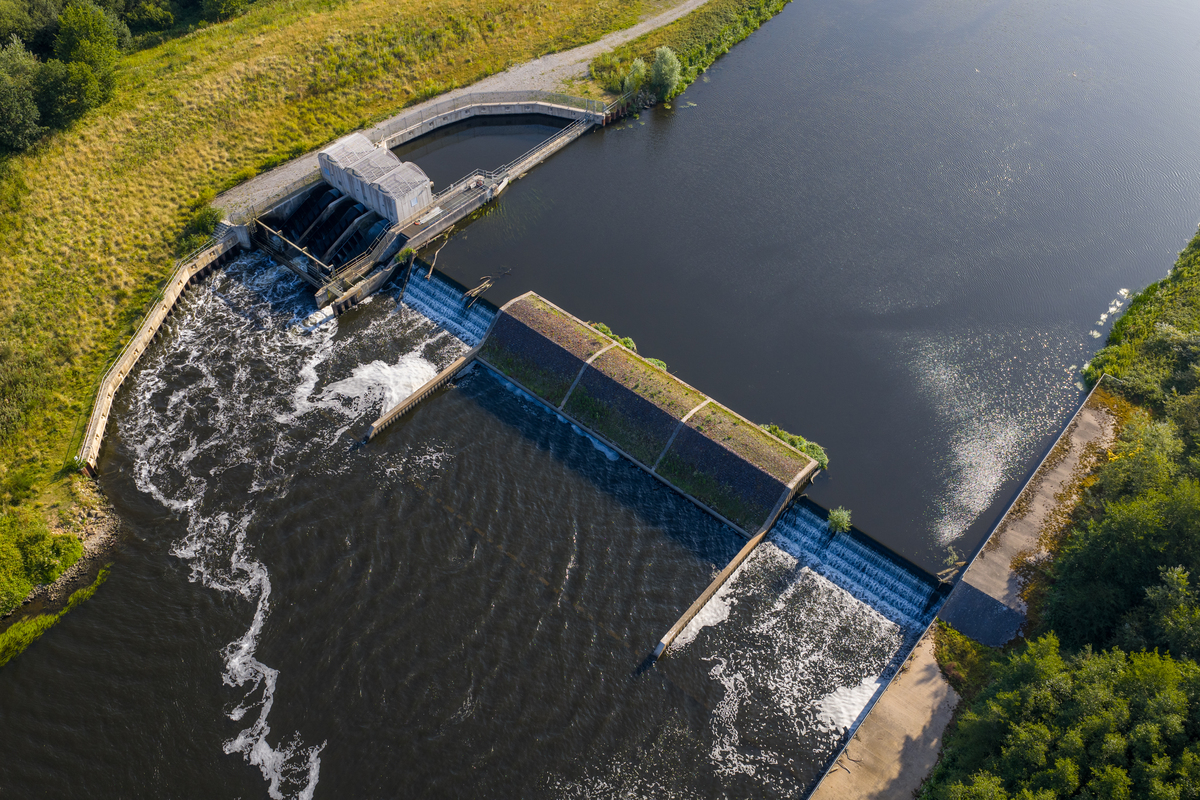

某流域水利枢纽工程负责区域防洪调度与水资源管理，包含12座水闸、8台泵站及6套水质监测站。现场设备中，ABB变频器（控制泵站电机）、基恩士编码器（水闸开度监测）等采用DeviceNet协议，而中控室的和利时DCS（Modbus TCP主站）、上位机监控系统无法直接通讯，导致三大问题：

数据滞后：水闸开度数据从采集到上位机显示延迟超3分钟，洪水调度指令下发滞后，闸位控制误差达±5cm；

设备孤岛：泵站变频器运行状态（电流、温度）无法实时同步至DCS，电机过载故障频发，年均非计划停机超20次；

维护困难：DeviceNet设备故障需现场巡检发现，平均处理时间超4小时，影响防洪抗旱调度效率。

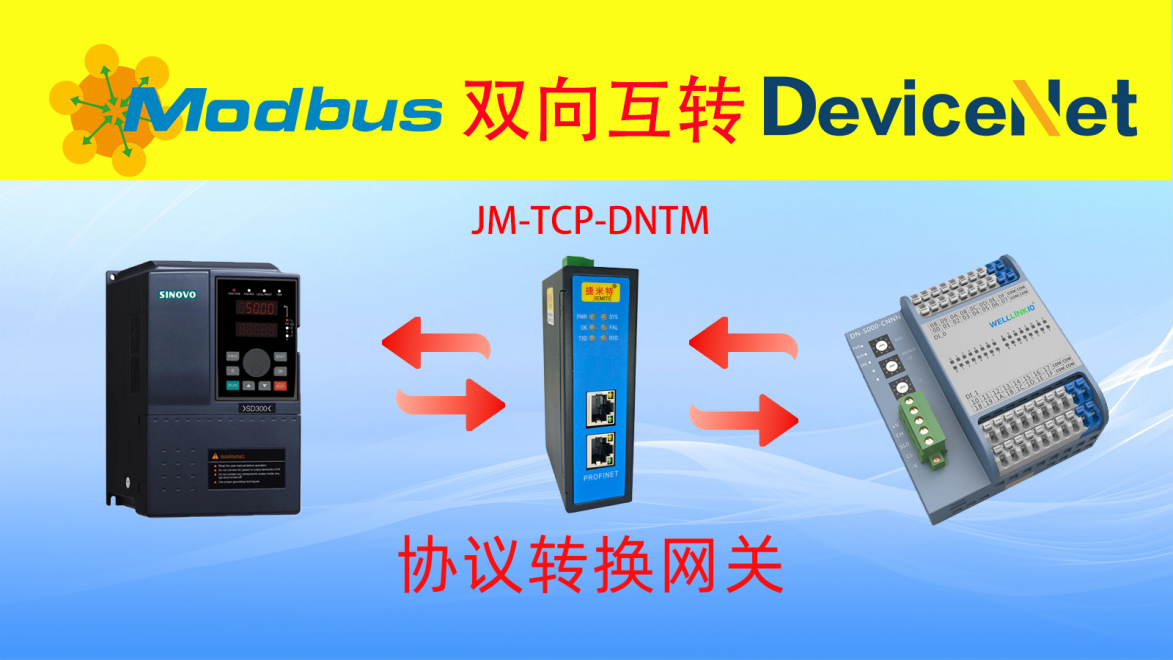

为破解DeviceNet与Modbus TCP的协议壁垒，该工程引入捷米特JM-TCP-DNTM网关模块，构建“现场设备-中控系统”的全链路通讯网络。

二、技术方案与系统架构

（一）核心设备部署

协议转换中枢：部署10台捷米特JM-TCP-DNTM网关，作为DeviceNet转Modbus TCP的核心枢纽：

DeviceNet侧：作为主站扫描48台从站设备（含16台变频器、24台编码器、8台水质仪表），支持500kbps通讯速率；

Modbus TCP侧：作为从站接入和利时DCS，兼容03H/10H功能码，数据更新周期≤500ms。

现场设备层：

DeviceNet设备：ABBACS880变频器（泵站电机控制）、基恩士LJ-G015K编码器（水闸开度监测）、哈希SC200水质传感器；

Modbus TCP主站：和利时MACSV6DCS（逻辑控制）、研华工控机（上位机监控）。

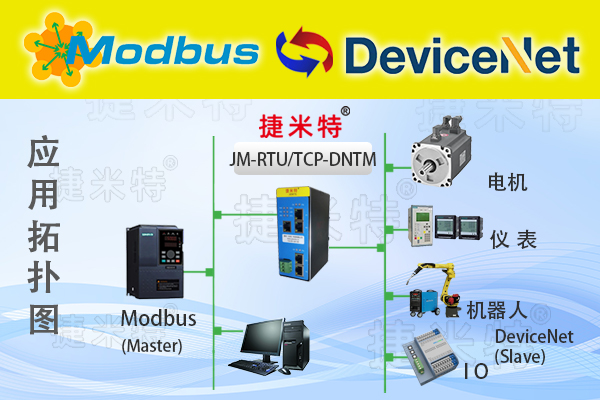

网络拓扑：网关通过双以太网端口分别连接DeviceNet总线与Modbus TCP网络，支持光纤冗余链路，适应水利工程野外环境的高可靠性需求。

（二）协议映射与数据交互

借助捷米特配置软件，完成关键参数的双向映射：

DeviceNet→Modbus TCP：

编码器开度值（32位整型，单位cm）→Modbus40001寄存器；

变频器运行电流（16位整型，单位A）→40010寄存器，采样周期200ms；

Modbus TCP→DeviceNet：

DCS下发的电机转速指令（40200寄存器）→DeviceNet控制字，实现1rpm精度调速；

水闸启停指令（40300寄存器）→编码器控制模块，响应延迟≤300ms。

三、应用成效与技术价值

（一）核心功能落地

实时监测与精准调控：

网关实现水闸开度数据与上位机的秒级同步，闸位控制误差从±5cm缩小至±1cm，洪水调度指令响应时间从3分钟压缩至800ms；

当河道流量＞500m³/s时，DCS通过网关自动调节泵站变频器频率，水泵效率提升15%，能耗降低12%。

设备故障预警体系：

变频器过流、编码器通讯异常等故障信息经网关1秒内上传DCS，触发声光报警并显示故障设备位置；

系统自动切换至备用设备，故障处理时间从4小时缩短至30分钟，年均减少非计划停机18次。

数据整合与调度优化：

网关采集的设备运行数据（开度、流量、能耗）统一接入水利信息平台，支持历史数据查询与趋势分析；

基于实时数据，上位机可生成水闸联合调度方案，水资源利用率提升8%，灌溉效率提高20%。

（二）技术创新点

宽温抗干扰设计：

网关采用-40℃~70℃宽温外壳，通过IP65防护认证，适应水利工程野外潮湿、高粉尘环境，平均无故障运行时间（MTBF）超8万小时；

内置浪涌保护电路，可抵御雷电天气对通讯的干扰，保障汛期设备稳定运行。

冗余通讯机制：

支持Modbus TCP网络光纤冗余与DeviceNet总线热备，单链路故障时自动切换，通讯可用性达99.99%；

数据缓存功能在网络波动时保存最新100组数据，网络恢复后自动补发，确保数据完整性。

协议深度兼容：

支持DeviceNet CIP协议与ModbusTCP协议的双向转换，自动适配不同品牌设备（如ABB、基恩士、哈希）的通讯协议，无需定制开发；

支持数据类型自动转换（如浮点型→整型），简化现场调试流程，工程部署周期缩短50%。

四、行业应用与推广价值

（一）水利场景适配性

防洪抗旱调度：适用于水库、河道、灌区的闸门、泵站集群控制，实现洪水预警与水资源调配的自动化；

水质监测网络：支持水质传感器（DeviceNet）与监控系统（Modbus TCP）的数据互联，满足水环境保护实时监测需求；

农村水利自动化：适配小型灌区、泵站的智能化改造，降低建设与维护成本。

（二）行业价值体现

改造成本低：无需替换原有设备，改造成本较整线更换降低70%，单工程节省投资约50万元；

部署灵活：单网关可接入32个DeviceNet从站，支持即插即用，适应不同规模水利工程；

智能化基础：为水利工程接入数字孪生、AI调度平台奠定通讯基础，推动行业从“自动化”向“智慧化”转型。

随着“智慧水利”建设推进，该网关模块在流域管理、城市防洪、农田灌溉等领域具有广阔应用前景，成为水利行业数字化升级的核心技术支撑。
