一、应用背景

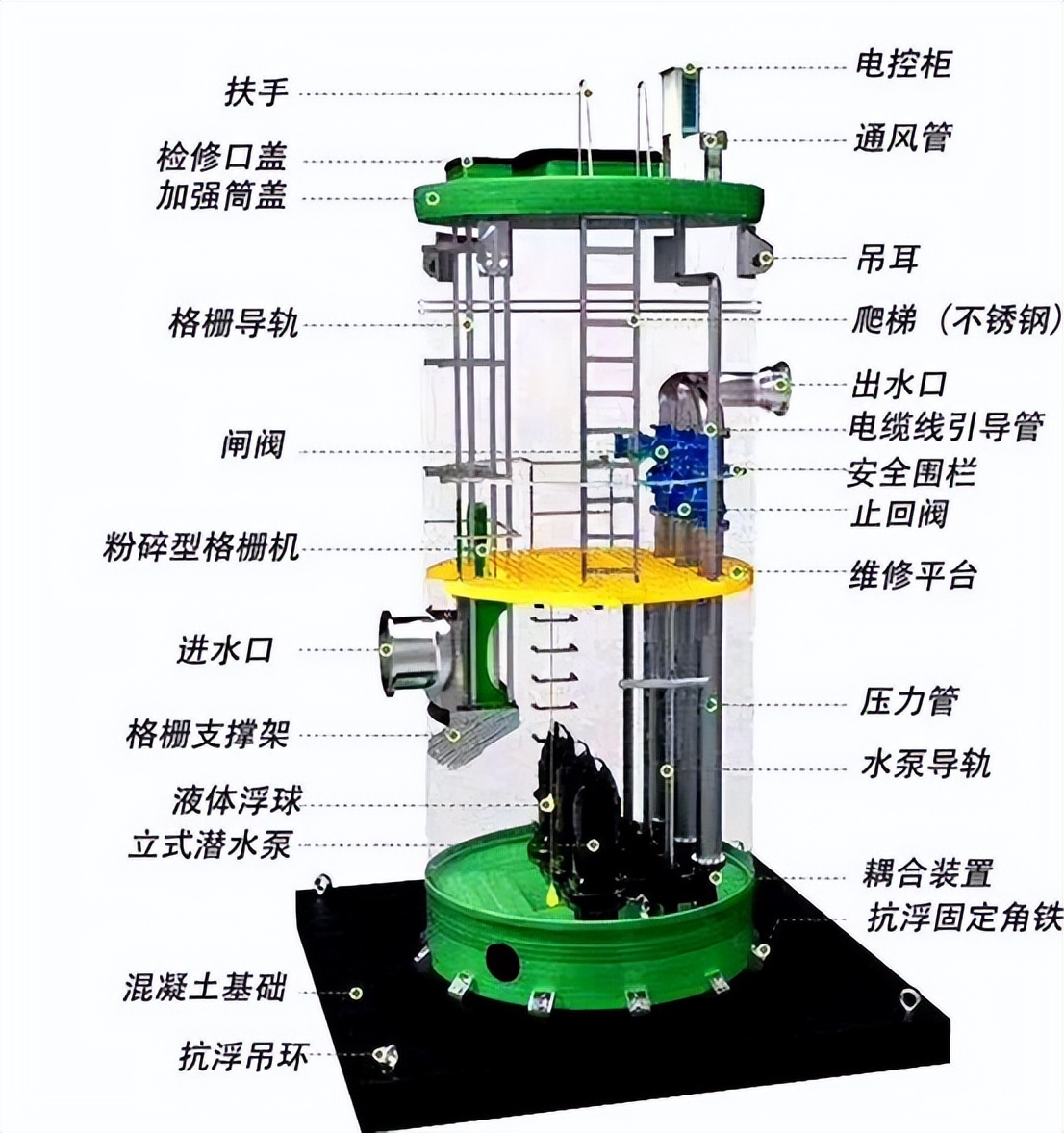

随着社会的发展，人们越来越重视环境保护，而一体化预制泵站作为专门用于地势低洼地区排水排涝的设备，可将工业污水，雨水和生活污水等收集起来，再通过用水泵提升至较高水位，最后经重力自流进入市政管道或排放管道，集中输送到污水处理厂做进一步处理。

基于此功能，一体化预制泵站在小区、商场、地铁、学校和工厂等场所中得到广泛应用。

本文立足实践，介绍了矩形PLC、触摸屏以及远程物联网云平台，在一体化预制泵站设备的应用方案。该方案具有简单易用，稳定可靠，性价比高等优点。

二、相关需求

根据现场情况，每套一体化预制泵站都有两台到三台的潜水排污泵，且主要控制功能如下：

1、具有两套控制逻辑系统，浮球控制与液位计控制，日常工作时，由液位计根据用户设定的启停水位参数，自动控制水泵的启停和轮换顺序，当液位计出现故障时，控制系统自动切换到浮球控制水泵启停，保障泵站的正常使用；

2、如要实现阀门和水泵的联动，在启动时应先开阀门后起泵，停机时先停泵后关阀门；

3、当发现水泵电机电流、出水流量或液位异常时，应立即停止运行并报警；

4、具有远程监控物联网云平台功能，用户可以在手机或电脑上能随时随地监控操作设备；

5、具有报警通知功能，当设备出现异常时，能以微信邮件短信等方式告知用户。

三、产品配置

上述内容为一体化预制泵站的主要控制功能，为实现该些功能，矩形科技配置了一系列“硬核”产品，如N80系列PLC、触摸屏、云平台、微信小程序等。

N80-M44MAD PLC是矩形科技推出的一款基于以太网的多通信接口，数字量、模拟量混合型PLC，包含16点数字量输入/输出，6点模拟量输入/输出，在装备控制、楼宇控制、物联网等数字量、模拟量混合应用中可以最大程度的节约控制器成本，给项目效益提供更好的保障。

组态监控部分采用矩形 Rect7062 触摸屏，其是一款高精度、高清晰度触摸屏。具有USB下载口和COM口，支持24V电源供电。可实现人机交互，更加方便监控。

Elink云平台是一款工业互联网平台，由数据采集平台、云服务器以及一系列监控后台管理软件组成，可实现各种工业设备故障报警、远程诊断，集人员、设备、业务、数据为一体，达到设备无人值守、远程运营、降低后服成本、减少故障的目的。

在确认相关产品配置后，矩形科技开始了一系列调试，包括电路、组态、程序、上云等。

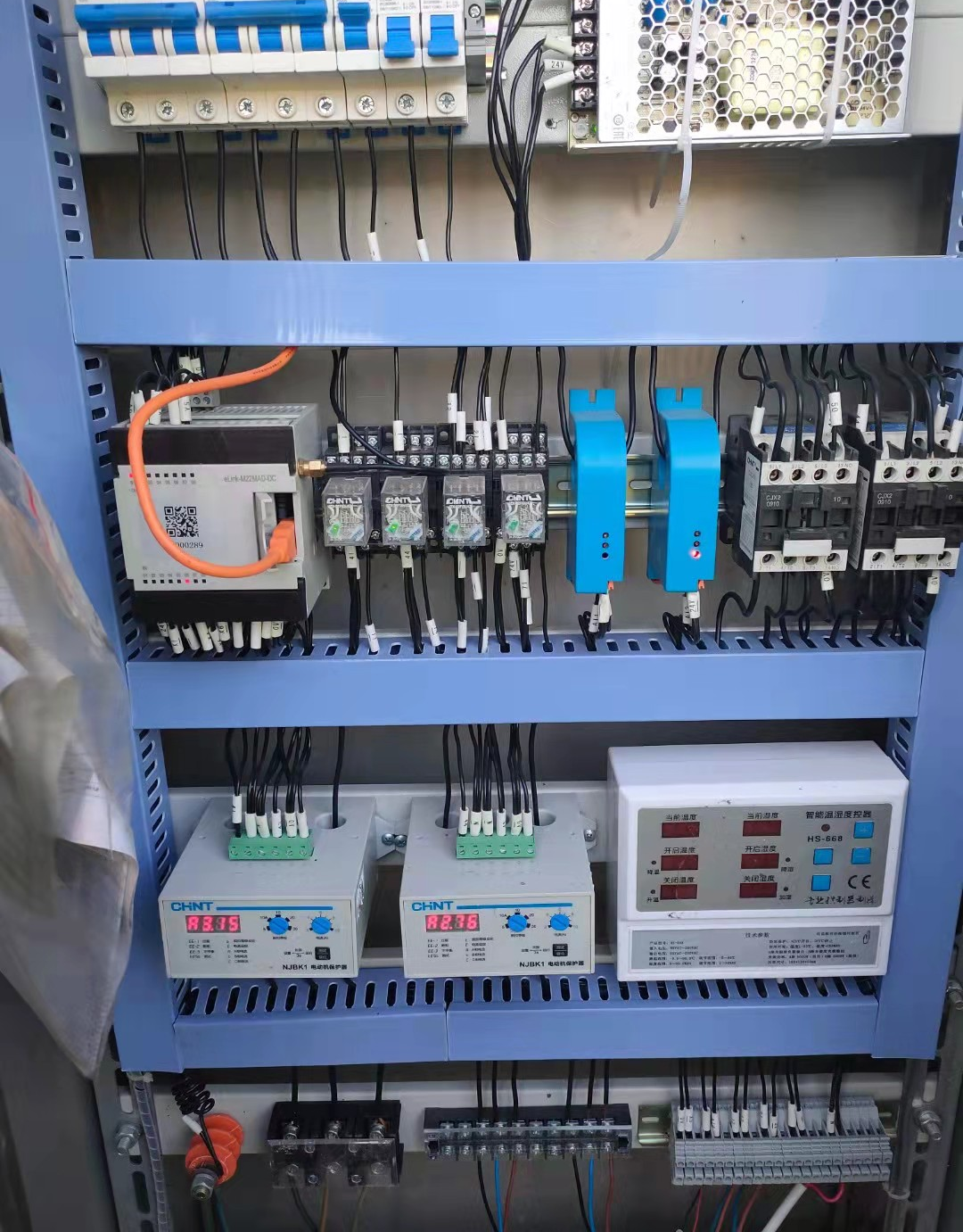

PLC控制柜照片

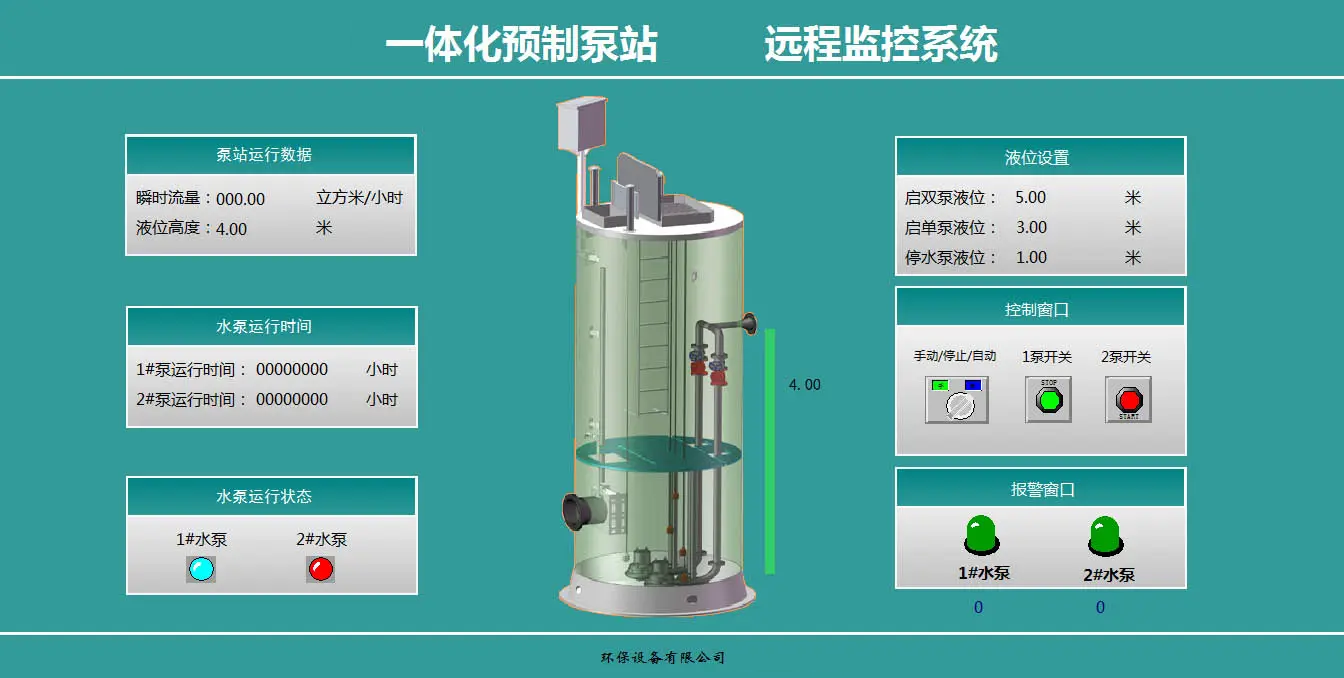

触摸屏操作画面

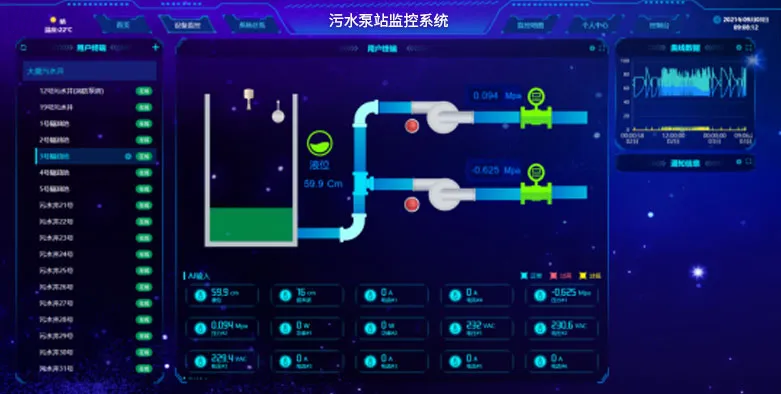

微信APP电脑远程管理画面

四、方案特点

在不同客户不同时间段使用后，客户们对于矩形科技PLC触摸屏这套控制系统整体方案十分满意。而据矩形科技相关人员表示，该套方案优势特点主要体现在在以下方面：

1、采用7寸或10寸液晶高清触摸屏，操作画面简单易用，好操作；

2、PLC集成度高，自带模拟量输入模拟量输出点，不需要额外订购昂贵的模拟量信号模块，大幅降低了用户成本；

3、具有过载、短路、缺相等保护，有报警界面可以详细记录故障发生的时间和原因，以便进行故障排除；

4、具有远程物联网云平台功能，用户只需要一台可以连接互联网，就可以通过APP微信小程序网页随时随地监测和管理泵站；

5、具有报警自动提示功能，出现报警时可以通过微信、邮件等方式通知用户及时处理。

五、总结

一体化预制泵站，采用矩形PLC+触摸屏为控制主体，基于液位传感器、浮球开关、温度传感器采集到的数据处理，实现系统整体的自动化控制，无需专人值守，整体具有简单易用，稳定可靠，性价比高等优点。
