一、相关背景

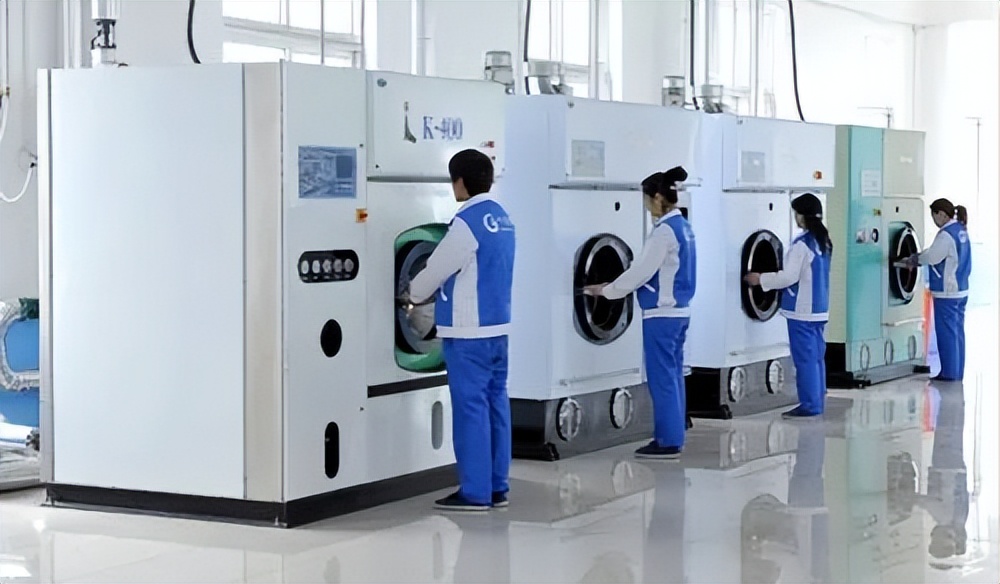

随着我国经济的快速发展以及人民生活水平不断提高，专门面向个人、宾馆、企业等提供服装、家居用品洗涤服务的洗衣店或公司大批涌现。这些公司洗衣量大，用水和污水排放多。

排放出的污水含有大量的表面活性剂，不仅分解需要消耗水中的溶解氧，而且含有富营养物质，如不经处理直接排放的话则会破坏水生态环境，尤其是影响水生动植物的生长与繁殖。

因此，在该背景下，以及对建设节水型社会的需求，洗涤行业的污水处理与回用显得非常必要。而传统的做法是在洗涤完成后通过排污管道由污水厂进行处理，但这样处理的成本较高，在用水紧张的情况下，每个水洗厂的用水是固定，用完了当天的用水，就只能停工。

此外，出于水资源短缺以及建设节水型社会等需求，对洗涤行业的污水处理与回用也显得非常必要。而传统的做法是在洗涤完成后通过排污管道由污水厂进行处理，但这样处理的成本较高，在用水紧张的情况下，每个水洗厂的用水是固定，用完了当天的用水，就只能停工。

那么，如何使洗涤用完的进行水循环利用，这就需要通过一整套的工艺流程来完善。

二、相关配置

矩形科技很早之前就注意到了洗涤行业水循环利用的重要性，便针对于此推出了一套PLC控制解决方案。该方案操作方便，维护简单，能很好地应用在洗涤污水池的循环控制系统中。

控制系统由PLC、触摸屏、变频器组成。PLC采用4个矩形PLC的N80-M44MAD 、5个N80-M48DR/DC、10个 E16DR ；变频器则采用矩形科技MV系列高性能矢量变频器。

N80-M44MAD是一款基于以太网的多通信接口，数字量、模拟量混合型 PLC，包含 16 点数字量输入/输出，6 点模拟量输入/输出，在装备控制、楼宇控制、物联网等数字量、模拟量混合应用中可以最大程度的节约控制器成本，给项目效益提供更好的保障。

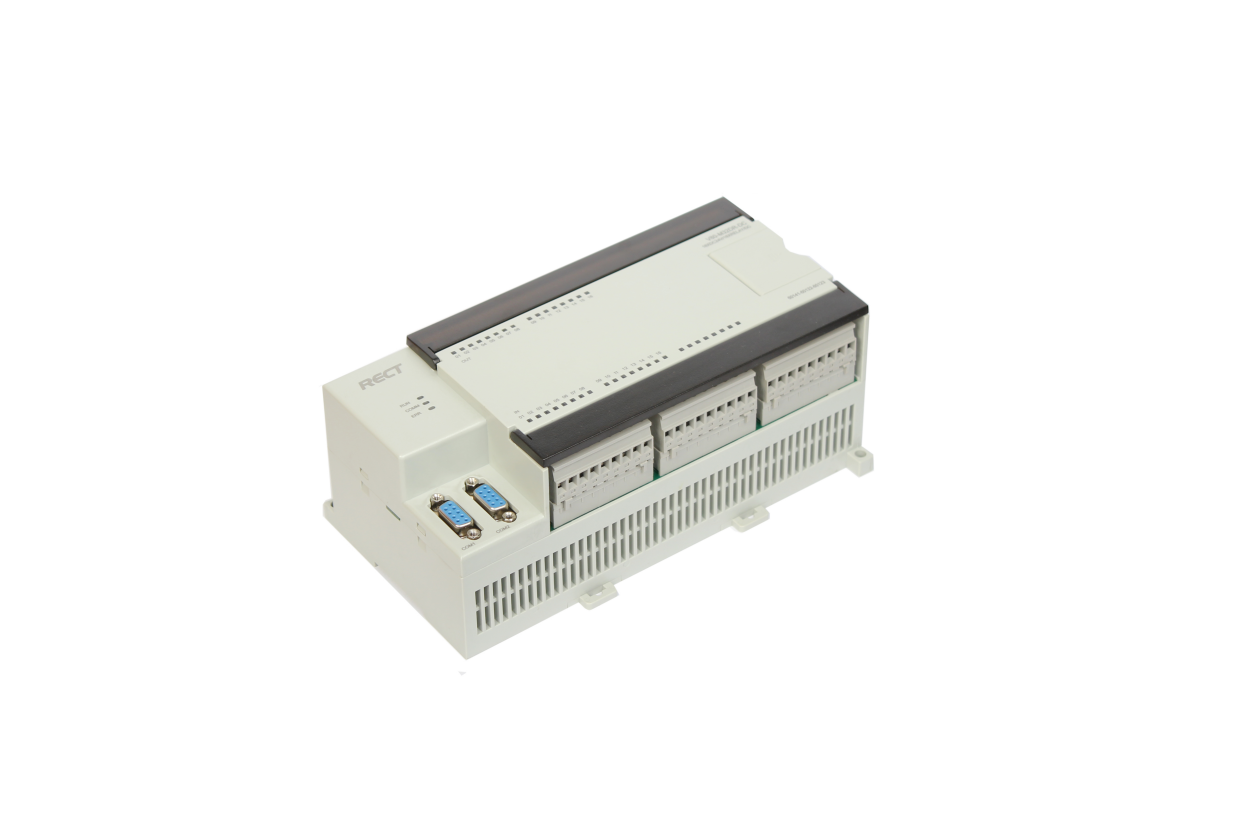

N80-M48DR PLC则属于矩形科技自主生产的N80系列产品，具有24输入/24输出，共计48个点位。标配通讯口RS232+RS485各一路（可扩展），标配4路高速脉冲输出，支持掉电保持功能，支持MODBUS/RUTZ主、从协议，及其它自由通讯协议，最多可扩展7个模块。

E16DR则是一款16点继电器小型PLC，8路数字量输入，8路继电器输出；集成多种通讯方式，包括1路RS232，1路RS485，1路CAN，2路串口均支持标准的MODBUS/RTU主、从协议，以及自由通讯协议，可通过现场总线拓展分布式I/O模块，最多64个模块。

三、控制过程

控制原理由PLC通过以太网连接，污水通过管路排污、排到污水池，通过沉淀后把水抽到储水区再通过水泵把污水送到处理室。

总监控如下

处理参数如下

四、方案特点

1、该系统设计简单紧凑，采用PLC结合组态而成，在操作中更加方便、实用；

2、利用现有的资源并采用小型PLC控制系统，造价成本低，易维护；

3、矩形科技触摸屏界面简单易懂，人机交互体验好，既可以监控，又可以控制；

4、逻辑简单，接口丰富、控制方便，易操作和维护；

5、从已实施的项目来看，系统整体运行稳定，客户满意度高；

五、结语

通过一系列的处理和化学反应，从水洗机排出来的污水，很好地做到了多次循环，使水洗厂的排水由每天排，减少到每个星期排一次，大大减少了用水量和成本。

据悉，该方案由于连线简单、响应速度快、具有自动化程度高、精度高、成本低等特点，在不同客户不同时间段实践后，得到了客户们的一致好评。
