产品简介:北京华科远创科技有限研发的远创智控YC8000-FX是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集，非常方便构建生产管理系统。

远创智控YC8000-FX采用工业级设计，导轨安装，带通讯线。不占用PLC编程口，上位机通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。远创智控YC8000-FX支持工控领域内绝大多数SCADA软件，支持三菱MC以太网协议和ModbusTCP两种通讯方式。

1   硬件和接口图

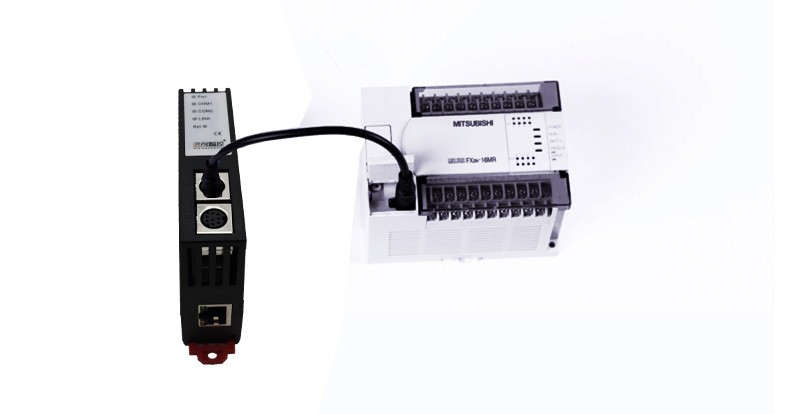

YC8000-FX包含 2 个串行通讯口（COM1 连接三菱 FX系列 PLC，COM2连接触摸屏等通讯设备） 1 个RJ45 以太网通讯口（连接上位机：电脑和触摸屏等）。

2   接口描述

YC8000-FX 共有四个接口：MD8 通讯母口 X1、MD8 通讯母口 X2、RJ45 通讯口 X3 和外部电源端子 X4。

2.1  串行接口 X1

X1 为 MD8 母口，通过通讯线直接连接三菱 PLC 的通讯口，其针脚定义为：

1     脚   TXD-

2     脚   GND

4     脚   RXD-

5     脚   5V 电源正

7 脚      RXD+

X1 接口支持的波特率包括：9.6k、19.2k、38.4K、115.2k。

2.2  串口接口 X2

X2 为 MD8 母口，通过通讯线直接连接触摸屏的通讯口，其针脚定义为：

1     脚   RXD-

2     脚   RXD+

3     脚   GND

4     脚   TXD-

7 脚      TXD+

X2 接口支持的波特率包括：9.6k、19.2k、38.4K、115.2k。

2.3  以太网通讯端口 X3

以太网通讯 RJ45 标准插口，遵循以太网接线标准，其针脚定义为：

1     脚   TX+

2     脚   TX-

3     脚   RX+

6 脚      RX-

带有绿色 Link 指示灯，橙色 Active 指示灯。支持 10/100M 波特率自适应，支持线序（交叉 T568A/直连

T568B）自适应。

2.4  外部 24VDC 电源端子X4

X4 接口是模块外接 24VDC 电源输入端子。电源输入规格：24VDC±20%/100mA。接线时注意外壳上的极

性标记，靠近底座的端子为 24VDC 正输入。

3 指示灯描述

YC8000-FX 包括四个 LED 指示灯：位于面板上的红色 Pwr 电源指示灯、绿色 COM1 串口指示灯、绿色 COM2 串口指示灯、绿色以太网 LINK 指示灯。

操作      Pwr 电源指示灯       绿色 COM1 串口     绿色 COM2 串口     绿色以太网 LINK
