产品概述

电磁流量计（Electromagnetic Flowmeters，简称 EMF）是 20 世纪 50～60  年代随着电子技术的发展而

迅速发展起来的新型流量测量仪表。电磁流量计是应用电磁感应原理，根据导电流体通过外夹磁场时感生的

电动势来测量导电流体流量的一种仪表。

电磁流量计具有以下特点

★不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精度测量；

★测量管内无阻流及活动部件，压力损失小，因此不会造成额外的能量损失，也不会造成堵塞，节能效果显

著，特别适宜液固两相流介质，如污水、泥浆、矿浆、纸浆等的测量。

★安装要求低，前直管段只要求 5D，后直管段为 3D（D  为所选仪表的内直径）

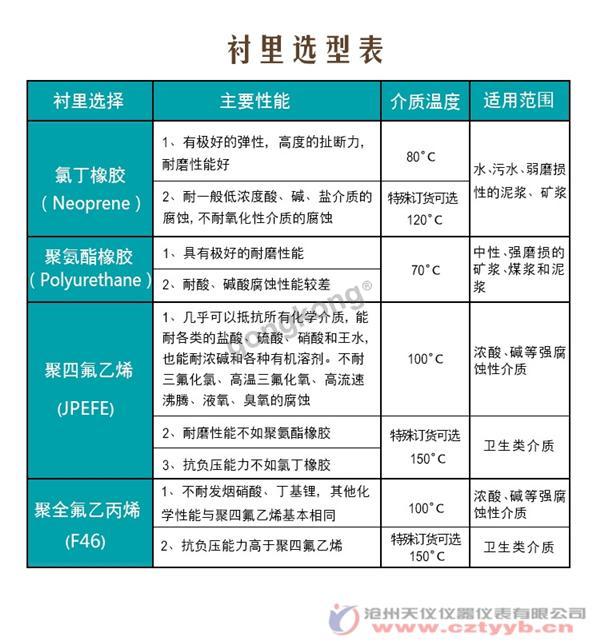

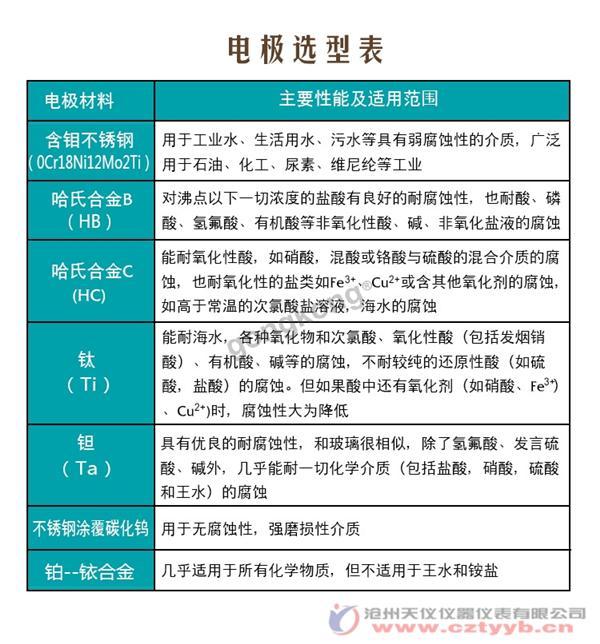

★公称通径 DN3-DN3000  覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流量的要求；

★具有 MODBUS-RS485、HART、GPRS 和 PROFIBUS  等通讯信号输出（选配）

★转换器采用 32  位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，测量

范围度可达  1500:1

★高清晰度背光 LCD  显示，全汉字菜单操作，使用方便，操作简单，易学易懂；

★具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；

★内部计算器可分别显示正向累积流量、反向累积流量及瞬时流量。

★插入式电磁流量计，安装简单，可不断流现场带压开孔，具有绝对的安装优势和价格优势。

1.3  产品应用

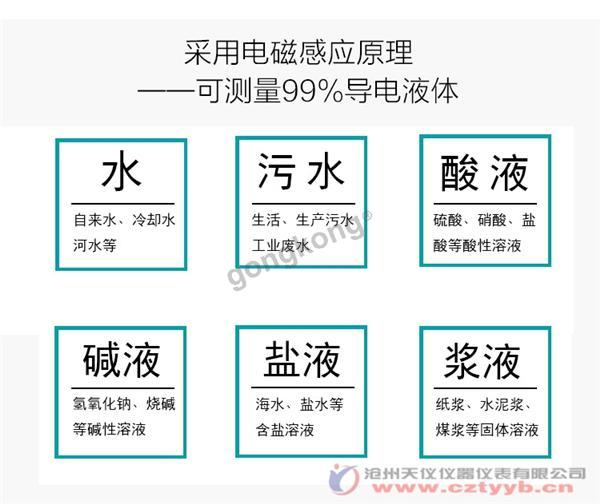

电磁流量计可用来测量封闭管道中导电流体的体积流量。广泛应用于石油、化工、钢铁冶金、给水排水、

水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

★使用环境条件

环境温度：传感器 -25℃～+60℃

相对湿度：5%～95%

★工作条件

转换器 -10℃～+60℃

流体电导率：

大于 5μS/cm (自来水、原水的电导率约 100～5005μS/cm)

工作原理

数学物理模型

电磁流量计传感器的测量原理是基于法拉第电磁感应定律，

在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电

极，当导电液体沿测量管轴线运动时，导电液体作切割磁力线运

动产生感应电势，此感应电势由测量管上的两个电极检出，数值

大小为：E=K·B·V·D

其中：E  —感应电势

K  —仪表常数

B  —磁感应强度

V  —测量管截面内的平均流速

D  —测量管的内直径

测量流体时，流体流过垂直于流动方向的磁场，导电性流体的流动感应出一个与平均流速成正比的电势，

因此要求被测的流动液体的电导率高于最低限度的电导率。其感应电压信号通过两个电极检出，并通过电缆

传送至转换器，经过信号处理及相关运算后，将累计流量和瞬时流量显示在转换器的显示屏上。
