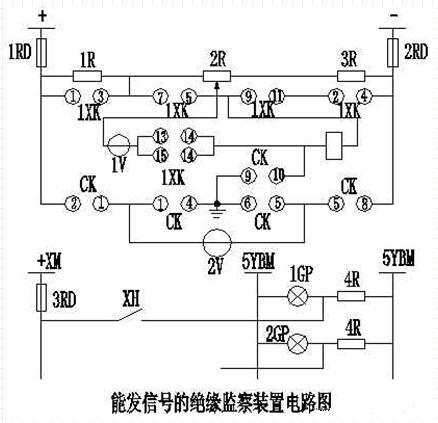

其电路主要由三部分构成：
    1.测量母线电压、正极对地电压及负极对地电压的电压表2V与切换开关CK。
    2.测量直流系统对地总绝缘电阻的电压表1V（此表有电压、欧姆双刻度）、切换开关1XK与电阻器1～3R。
    3、在直流系统发生接地故障时用作自动发信号的接地信号继电器XJJ与光字牌1GP等。
