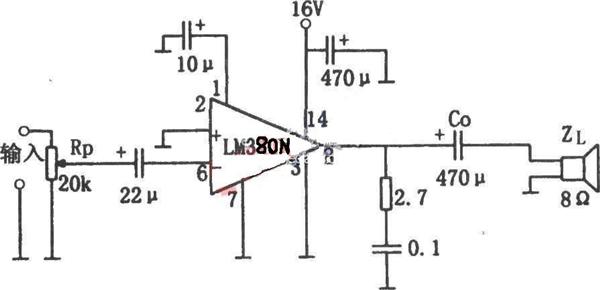

该电路采用了14脚封装的LM380作为放大器件，输入信号经音量控制电位器Rp(20kΩ)和22μF的耦合电容加到运放LM380的反相输入端(引脚6)，其同相输入端(引脚2)接地，引脚1外接10μF的滤波电容，以滤除高频纹波干扰，电路采用16V单电源供电，并在电源端(引脚14)到地之间外接470μF的去耦电容，其输出端(引脚8)到地之间有两个并联支路：一支路由2.7Ω电阻与0.1μF电容串联组成，用于提高电路的稳定性，滤除部分高频，防止产生高频自激振荡;另一支路由470μF的耦合电容Co和负载ZL(8Ω喇叭)组成，Co和ZL决定了电路的下限截止频率fL。由图中的参数可得出其下限截止频率为： fL=1/(2πZLCo)=1/(2π×8×470×10-6)=42Hz。一种2W音频功率放大器原理图:

分享到：

邀请回答

回复楼主

楼主最近还看过

shuyuanjian

精华：0帖
求助：0帖
帖子：0帖 | 28回
年度积分：0
历史总积分：16
注册：2011年12月16日

发表于：2013-07-25 21:10:29

1楼

电子电路不懂啊，如何学习看电子电路图？
