西门子S7系列PLC不直接支持ModbusTCP通讯，在西门子PLC需要和ModbusTCP系统交换数据时，我们提供便捷的解决方案。

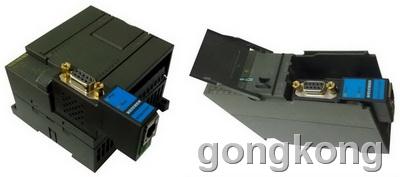

BCNet-S7模块，支持西门子S7-200，S7-300，S7-400转Modbus TCP通讯，西门子PLC不需要编写通讯程序，
模块实现自动的数据转换。modbus 地址直接与PLC内部地址对应。


Modbus TCP与西门子PLC数据地址对应关系
BCNet-S7PPI、BCNet-S7MPI内部集成ModbusTCP服务器，支持ModbusTCP通讯的客户机软件可以直接读写PLC的数据。实现功能号包括：FC1、FC2、FC3、FC4、FC5、FC6和FC16。
PLC的站地址为Modbus从站地址。
PLC的数据区和Modbus数据区在BCNet-S7PPI/MPI内部被自动映射，PLC内不需要编写通讯程序：
1． PLC的Q区对应Modbus的线圈，Q0.0对应00001。
2． PLC的I区对应Modbus的离散输入，I0.0对应10001。
3． PLC的M区对应Modbus的输入寄存器，MW0对应30001。
4． PLC的V区(DB区)对应Modbus的乘法寄存器，VW0对应40001。

地址计算公式如下：
1． Qm.n = 00001 + m*8 + n。
2． Im.n = 10001 + m*8 + n。
3． MWm= 30001 + m/2，m为偶数。
4． VWm = 40001 + m/2，m为偶数；DB1.DBWm = 40001 + m/2，m为偶数。
例如：地址：40040；对应S7200地址:VW78;
对应S7300地址: DB1.DBW78;
