S7-300使用S系列I/O进行扩展的路线图 点击：2766 | 回复：58
发表于：2008-02-27 10:00:00
楼主
S系列I/O产品是北京西姆宏公司针对工业测控中组态软件和PLC应用日渐广泛而设计生产的新一代智能化I/O产品。S系列I/O产品依据不同的型号可以向使用者提供模入（AI）、模出（AO）、开入（DI）、开出（DO）等现场信号输入/输出通道，其适用范围为常规工业秒级测控应用。
S系列I/O产品采用RS485总线通讯方式、支持标准MODBUS-RTU通讯协议。因此，西门子S7-300在使用S系列I/O产品进行扩展时，首先需为S7-300（例如CPU 315-2DP）配接通讯模块CP340（6ES7 340-1CH00-0AE0）或CP341（6ES7 341-1CH01-0AE0），二者在使用中的区别仅在于最高通讯速率，CP340与S系列I/O通讯的最高通讯速率为9600 bps,而CP341与S系列I/O通讯的最高通讯速率为38400 bps。
图1 西门子S7-300使用S系列I/O产品进行扩展示意图

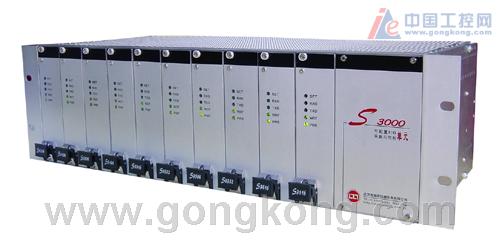

★ S3XXX系列I/O单元卡件及安装机箱（3U欧式）
S3108 8路混接（电压、电流、热阻、热偶）输入，4路报警输出。
S3116 16路混接（电压、电流、热阻、热偶）输入。
S3208 8路两线制(4～20mA)变送器专用输入，内供电，8路报警输出。
S3216 16路两线制(4～20mA)变送器专用输入，内供电。
S3316 16路开关信号输入，8路开关量信号输出。
S3332 32路开关信号输入。
S3416 16路开关信号输出。
S3504 4路隔离模拟信号输出(4～20mA)，8路开关信号量输出。
S3508 8路隔离模拟信号输出(4～20mA))。
S3608 8路脉冲输入（8路频率与8路计数），8路报警输出。
S3051 3U、42TE全长机箱，可插4块S3XXX系列卡件，50W主电源。
S3052 3U、84TE全长机箱，可插10块S3XXX系列卡件，125W主电源。

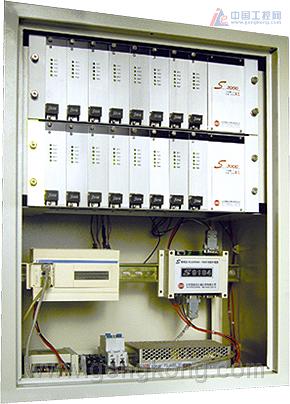

S3061 现场安装小机柜，可插8块S3XXX卡件，电源接口齐备。
S3062 现场安装小机柜，可插16块S3XXX卡件，电源接口齐备。
S3063 现场安装小机柜，可插24块S3XXX卡件，电源接口齐备。
发表于：2008-03-31 09:04:00
23楼

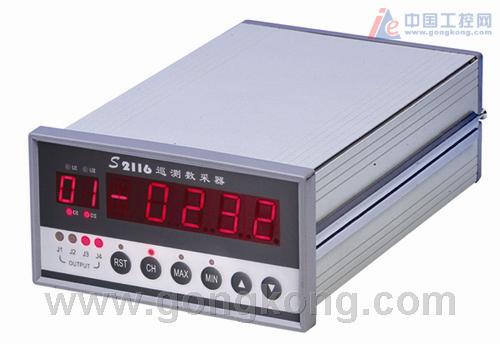

S系列I/O产品有多种规格可供用户选择，需要分布式安装的可选择S系列I/O前端，需要集中式安装的可选择S3000系列可配置I/O单元，需要模拟量现场数显的可选择S2108或S2116型巡测数采器。S系列I/O产品现有型号如下：
★ S1XXX系列I/O前端（模块化）
S1104 4路混接（电压、电流、热阻、热偶）输入，8路报警输出。
S1108 8路混接（电压、电流、热阻、热偶）输入，4路报警输出。
S1116 16路混接（电压、电流、热阻、热偶）输入。
S1204 4路两线制(4～20mA)变送器专用输入，内供电， 8路报警输出。
S1208 8路两线制(4～20mA)变送器专用输入，内供电，8路报警输出。
S1216 16路两线制(4～20mA)变送器专用输入，内供电。
S1316 16路开关信号输入，8路开关量信号输出。
S1332 32路开关信号输入。
S1416 16路开关信号输出。
S1504 4路隔离模拟信号输出(4～20mA)，8路开关信号量输出。
★ S1XXX系列I/O前端（模块化）
S1104 4路混接（电压、电流、热阻、热偶）输入，8路报警输出。
S1108 8路混接（电压、电流、热阻、热偶）输入，4路报警输出。
S1116 16路混接（电压、电流、热阻、热偶）输入。
S1204 4路两线制(4～20mA)变送器专用输入，内供电， 8路报警输出。
S1208 8路两线制(4～20mA)变送器专用输入，内供电，8路报警输出。
S1216 16路两线制(4～20mA)变送器专用输入，内供电。
S1316 16路开关信号输入，8路开关量信号输出。
S1332 32路开关信号输入。
S1416 16路开关信号输出。
S1504 4路隔离模拟信号输出(4～20mA)，8路开关信号量输出。
发表于：2008-05-27 11:10:19
28楼
★ S3XXX系列I/O单元卡件及安装机箱（3U欧式）
S3108 8路混接（电压、电流、热阻、热偶）输入，4路报警输出。
S3116 16路混接（电压、电流、热阻、热偶）输入。
S3208 8路两线制(4～20mA)变送器专用输入，内供电，8路报警输出。
S3216 16路两线制(4～20mA)变送器专用输入，内供电。
S3316 16路开关信号输入，8路开关量信号输出。
S3332 32路开关信号输入。
S3416 16路开关信号输出。
S3504 4路隔离模拟信号输出(4～20mA)，8路开关信号量输出。
S3508 8路隔离模拟信号输出(4～20mA))。
S3608 8路脉冲输入（8路频率与8路计数），8路报警输出。
S3051 3U、42TE全长机箱，可插4块S3XXX系列卡件，50W主电源。
S3052 3U、84TE全长机箱，可插10块S3XXX系列卡件，125W主电源。
S3061 现场安装小机柜，可插8块S3XXX卡件，电源接口齐备。
S3062 现场安装小机柜，可插16块S3XXX卡件，电源接口齐备。
S3063 现场安装小机柜，可插24块S3XXX卡件，电源接口齐备。
发表于：2008-06-10 10:13:40
36楼
S7-300使用S系列I/O进行扩展的具体步骤：
以下说明皆以S7-300系列CPU315-2DP配接CP340与CP341为例。
一、准备工作
⒈ 首先将CP341或CP340参数配置软件安装到STEP7中。
⒉ 启动STEP7创建新项目。
⒊ 组态硬件：先添加机架，再添加CPU，最后添加CP341或CP340(见图4和图5)。
⒋ 组态CP341参数：双击CP341或CP340（见图6），在协议栏（Protocol)选ASCⅡ。
双击Protocol进入协议参数化界面，将通讯速率设置为和S系列I/O一致的通讯
速率，字符结构为8位数据位，1位停止位，无奇偶校验，其它参数选择默认即
可（见图8和图9）。
以下说明皆以S7-300系列CPU315-2DP配接CP340与CP341为例。
一、准备工作
⒈ 首先将CP341或CP340参数配置软件安装到STEP7中。
⒉ 启动STEP7创建新项目。
⒊ 组态硬件：先添加机架，再添加CPU，最后添加CP341或CP340(见图4和图5)。
⒋ 组态CP341参数：双击CP341或CP340（见图6），在协议栏（Protocol)选ASCⅡ。
双击Protocol进入协议参数化界面，将通讯速率设置为和S系列I/O一致的通讯
速率，字符结构为8位数据位，1位停止位，无奇偶校验，其它参数选择默认即
可（见图8和图9）。
.jpg)
.jpg)
.jpg)
