在自动化行业中，随着锂电、3C等行业对产线节拍要求的不断提升，高速总线EtherCAT已成为倍福、欧姆龙等主流PLC的首选。然而，现场大量高稳定性的DeviceNet设备，如Festo/SMC阀岛、丹佛斯变频器等，依然在承担着关键的执行任务。这两种协议架构完全不同，如何实现无缝连接？很多电气工程师对此感到困惑。事实上，耐达讯自动化推出的NY-ECT-DEM协议转换网关，可以轻而易举地化解这一难题。接下来，我们将为您详尽讲解该设备的功能、参数以及在高速产线环境下的配置方法。

一、设备主要功能

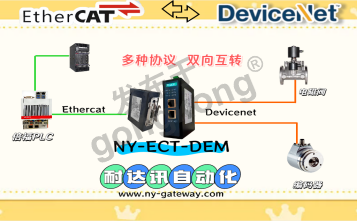

耐达讯NY-ECT-DEM是自主研发的一款EtherCAT从站转DeviceNet主站通讯网关。这是实现高速总线向下兼容的关键设备。

该产品主要功能是连接DeviceNet总线和EtherCAT网络。网关连接到EtherCAT总线中作为从站（Slave）使用，可直接接入倍福CX系列或欧姆龙NJ/NX系列PLC；而连接到DeviceNet总线中则作为主站（Scanner）使用，能够主动去轮询和控制下方的各类DeviceNet从站设备。这种“上从下主”的设计架构，使其成为连接新旧系统、保护存量资产的最优解。

二、

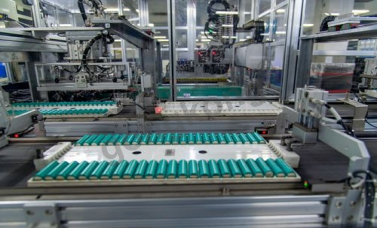

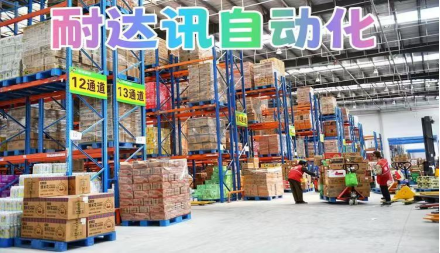

在锂电池叠片机或物流分拣线中，拓扑结构通常如下：

上位机采用倍福CX2020控制器，通过RJ45网线以菊花链形式连接至网关的ECT IN/OUT口。网关的DeviceNet接口则向下连接至执行层的核心机构——如Festo CPX阀岛、SMC EX260阀岛以及各类模拟量采集模块。通过这种架构，上位PLC只需通过EtherCAT总线，即可在微秒级周期内完成对现场DeviceNet设备的状态监控与指令下发，无需改动现场老设备。

三、设备技术指标

EtherCAT 技术参数

网关作为 EtherCAT 网络的从站，无缝兼容倍福（Beckhoff）、欧姆龙（Omron）、基恩士等主流 PLC。

双网口 RJ45 设计，支持 10/100M 自适应及菊花链级联，节省交换机端口。

严格遵循 ETG 标准 EtherCAT 通信协议，支持 CoE（CANopen over EtherCAT）。

支持 DC 分布式时钟同步，过程数据交换周期最低可达 1ms，确保高速同步。

最大 I/O 数据吞吐量：输入/输出各 512 Bytes。

DeviceNet 技术参数

DeviceNet 接口为主站模式，支持 Poll 扫描，可主动管理网络。

支持的波特率：125K, 250K, 500K，可根据现场干扰情况灵活调整。

支持 DeviceNet 网络总线供电（可选），简化现场布线。

DeviceNet 最大输入输出长度：各 128 Bytes。

DeviceNet 站地址范围：1-63，单台网关即可管理多达63个DN节点。

硬件特性

设备采用标准35mm DIN导轨安装，供电电压为24V DC，功耗低于3W。

工作温度范围覆盖-20℃至+70℃，适应严苛工业环境。

配备完善的LED状态指示灯（PWR, RUN, ECT Link, DN Active, ERR），便于快速诊断现场状态。

四、抗干扰设计与运维便利性

锂电或3C车间通常伴随伺服驱动器产生的大量电磁干扰，NY-ECT-DEM在硬件设计上充分考虑了工业环境的严酷性。

设备采用标准DIN导轨安装，外壳具备良好的屏蔽性能。在接线端子上，DeviceNet接口采用了5PIN端子设计，其中H（CAN-H）和L（CAN-L）信号线需使用双绞屏蔽线，并通过PE端子进行单点接地，有效抑制共模干扰。此外，网关配备的多颗LED状态指示灯（PWR, RUN, ECT Link, DN Active, ERR）能让运维人员快速定位故障点。例如，若DN Active灯闪烁异常，通常指示总线终端电阻缺失或波特率不匹配，便于快速排查。

全文总结

EtherCAT转DeviceNet协议转换网关在高速自动化产线的应用，到这里就为大家讲解完毕啦！耐达讯NY-ECT-DEM通过“ECT从站+DN主站”的创新设计，成功解决了产线升级中“高速大脑”与“稳定手脚”的通讯壁垒。它不仅能保护企业在DeviceNet设备上的既有投资，更能通过毫秒级的稳定数据传输，助力企业提升OEE（设备综合效率）。不知道本文是否对您有所帮助呢？假如您还有其他关于异构网络融合的问题，或者想获取详细的ESI文件与配置手册，请及时与我们取得联系哟！
