调度中心布局设计以功能分区清晰、人机工程合理、流程高效、安全冗余为核心，遵循国标与行业规范，适配电力、交通、应急、广电等场景。

一、核心设计原则

• 功能优先：按 “核心指挥区→辅助研判区→设备保障区→管理服务区” 分层布局，流线最短、干扰最小。

• 人机工程：视线无遮挡、操作舒适、减少疲劳，符合 DL/T 575 系列导则。

• 安全冗余：双路供电、UPS、消防、安防、应急通道全覆盖。

• 可扩展性：预留 20%–30% 空间与接口，适配未来扩容。

• 环境适配：照明、声学、温湿度、电磁兼容达标。

二、功能分区与布局规范（通用 + 电力 / 广电 / 交通）

1. 总体布局（GB/T 50980-2014）

• 选址：交通便利、靠近业务核心、地质稳定、远离强干扰源。

• 总平面：调度大厅居中，机房、会商、办公、备班、辅助用房围绕布置，分区明确、联系便捷。

• 人流 / 物流 / 信息流分离，避免交叉。

2. 调度大厅（核心区）

• 组成：调度台席、大屏显示墙、会商区、设备间、监控区。

• 台席布局

  • 形式：弧形 / 扇形优先（减少盲区、视野均衡）；直线型适合小型中心。

  • 尺寸：单席位宽≤2.4m；台高 750–850mm；屏距 500–700mm；人均面积≥6㎡。

  • 排列：主调度区前排，副调度 / 研判区后排；台间净距≥1.2m；主通道≥1.8m，辅助≥1.2m。

• 大屏与视线

  • 大屏居中、无遮挡；中心视点与大屏中心夹角≤15°。

  • 屏顶高度≤坐姿眼高（约 1100mm），避免仰头疲劳。

• 设备间：紧邻大厅、独立封闭，满足散热与运维；设备净距≥0.8m，排风端距障≥0.5m。

3. 支持区（机房 / 通信 / 电源）

• 工艺机房：按系统分区（服务器、存储、网络、通信），承重≥8kN/㎡，防静电地板，温湿度 22±2℃/40%–60%。

• 电源：双路市电 + UPS（续航≥30min）+ 备用发电机；线缆强弱电分离、屏蔽、防火桥架。

• 消防：气体灭火（七氟丙烷）+ 烟感温感 + 应急照明，严禁水喷淋。

4. 辅助与管理区

• 会商室：紧邻大厅，可观看大屏，满足多人决策与预案推演。

• 备班 / 值班：独立安静，24h 值守，配休息与应急用品。

• 办公 / 资料：集中管理，与核心区适度隔离。

• 后勤：更衣、卫生间、茶水间、备品库，满足长期值守。

三、人机工程关键参数（DL/T 575.5）

表格

四、环境与系统规范

• 照明：5000K 冷白光，防眩光，无频闪；大屏区局部调光。

• 声学：吸声处理，混响时间≤0.6s；隔音≥45dB；降噪≤35dB。

• 空调：恒温恒湿，新风量≥30m³/(h・人)，机房精密空调 N+1 冗余。

• 电磁兼容：屏蔽机房、接地电阻≤1Ω，强弱电间距≥30cm。

• 综合布线：光纤 + 六类铜缆，信息点冗余 20%–30%，统一标识。

五、行业专项要点

• 电力（GB/T 50980-2014）：调度大厅按调度层级分级；大屏显示电网主接线 / 实时数据；双电源 + UPS + 柴油发电机；电磁屏蔽严格。

• 广电（GY/T 5083-2010）广电总局：安全播出优先；信号监控全覆盖；应急切换≤5s；冗余链路。

• 交通 / 公交（CJJ/T 15-2011）：选址城市几何中心；用地≥5000㎡；大屏显示路网 / 客流 / 运力；多部门协同接口。

• 应急指挥：多源数据融合（视频 / 气象 / 公安 / 交通）；会商与指挥一体化；快速响应与预案推演。

六、设计流程

1. 需求分析：业务规模、席位数量、系统构成、24h/7×24h 要求。

2. 功能分区：确定大厅、机房、会商、办公、备班面积与关系。

3. 台席与大屏：布局、尺寸、视线、通道计算。

4. 系统集成：供电、空调、消防、布线、安防、EMC。

5. 人机与环境：照度、噪音、温湿度、人体工学验证。

6. 安全冗余：双路、UPS、应急、消防、安防。

7. 图纸与交底：平面、剖面、系统图、点位图。

七、常见问题与规避

• 视线遮挡：大屏前无立柱 / 设备，台席弧形排布。

• 空间不足：前期按远期规模预留 30%。

• 噪音干扰：吸声 + 隔音 + 低噪设备，分区隔离。

• 散热不良：机房精密空调 + 风道，设备间距达标。

• 布线混乱：桥架分层、强弱电分离、统一标识。

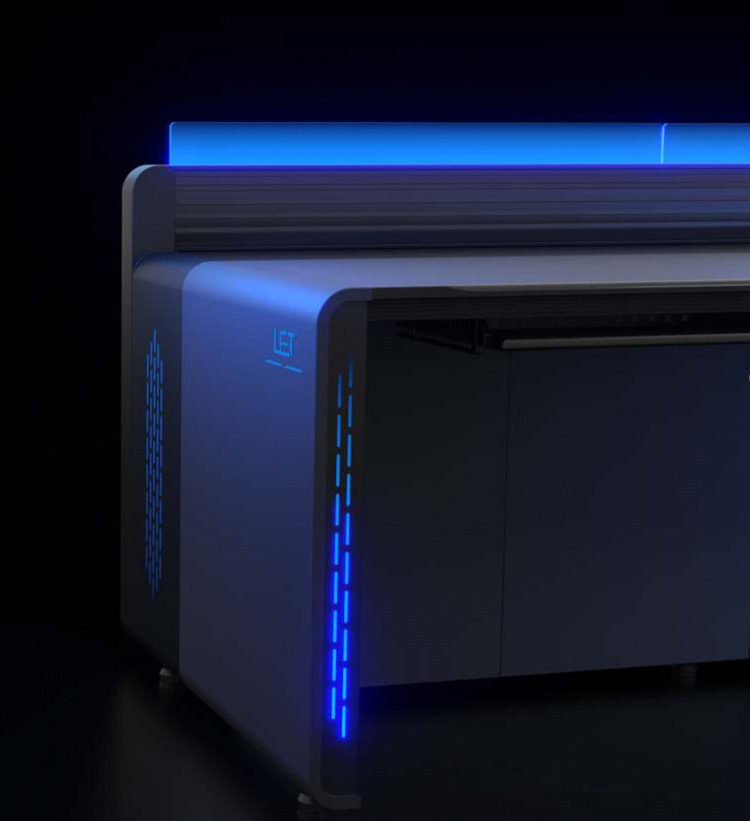

专业控制台/操作台/调度台厂家推荐：雷恩特电子科技（西安）有限公司 ，作为国内十多年项目经验的指挥中心设备制造商，有着非常丰富的空间布局设计、产品设计、项目实施能力，性价比王者；
