一、项目背景及痛点

某小型自动化生产线采用西门子200PLC作为核心控制器，负责生产线的启停、参数调节及故障反馈，现场配套昆仑通泰国产触摸屏进行本地操作，中控室需通过上位机实现远程监控。由于西门子200PLC原生无以太网接口，仅支持PPI串口通讯，长期运行中暴露出诸多痛点，严重影响生产效率与运维便捷性。

核心痛点如下：1. 通讯兼容性差，西门子200PLC的PPI串口无法直接与昆仑通泰等国产触摸屏兼容，需额外加装串口转换器，接线复杂且易出现信号干扰；2. 多设备互联受限，串口通讯仅支持一主一从模式，无法同时连接本地国产屏与中控室上位机，需频繁切换设备，操作繁琐；3. 信号传输不稳定，长线缆传输易导致信号衰减，数据刷新延迟超过200ms，上位机无法实时获取PLC运行参数，故障排查滞后；4. 扩展不便，无法新增以太网类型触摸屏等非PLC设备，难以满足生产线智能化升级需求。

二、解决方案及实施过程

针对上述痛点，项目选用捷米特ETH-S7200-JM02桥接型以太网模块，作为西门子200PLC与国产屏、上位机等设备的通讯桥梁，无需修改原有PLC程序，实现非侵入式升级，具体实施过程如下。

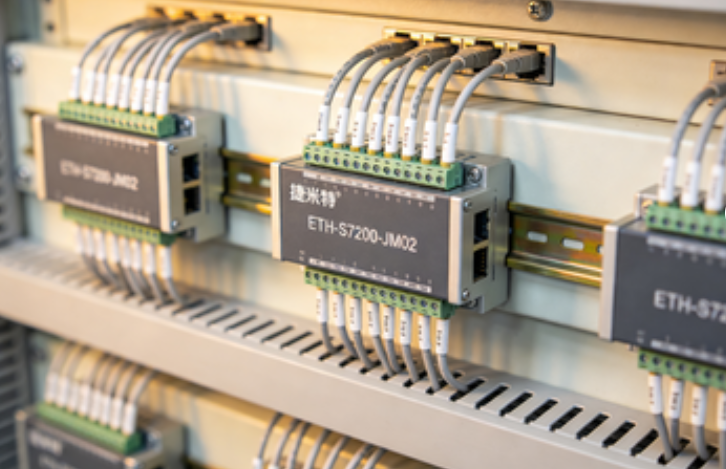

1. 设备清单：核心控制器为西门子200PLC（CPU 224XP CN）；通讯模块为捷米特ETH-S7200-JM02桥接型以太网模块；本地操作设备为昆仑通泰TPC1061Ti国产触摸屏；远程监控设备为戴尔OptiPlex 7090上位机（安装WinCC组态软件）；辅助器材为捷米特随机附带的0.3m九针PPI电缆、超五类屏蔽网线及DIN导轨。

2. 硬件连接：将捷米特ETH-S7200-JM02模块垂直卡入西门子200PLC的九针PPI口，听到“咔哒”声即锁止，模块通过PLC口取电（5V/80mA），无需外置电源，降低故障点；模块顶端九针口通过PPI电缆直接连接昆仑通泰TPC1061Ti国产屏，无需额外接线转换；模块网口通过超五类屏蔽网线接入工业交换机，再分别连接上位机及新增的以太网触摸屏，形成“PLC-模块-多设备”的星型通讯拓扑。

3. 参数配置：使用捷米特JM-Tools V4.6软件扫描模块，将模块IP设置为192.168.0.10（与上位机、触摸屏网段一致），子网掩码255.255.255.0；设置PPI通讯波特率187.5Kbps，与PLC默认参数匹配，启用S7协议与ModbusTCP双栈模式；在昆仑通泰触摸屏的MCGS软件中选择ModbusTCP协议，输入模块IP及端口502，映射PLC寄存器地址；在上位机WinCC软件中添加S7-200设备，通过以太网连接方式输入模块IP，建立实时数据通道。

三、产品核心功能及亮点体现

捷米特ETH-S7200-JM02桥接型模块的核心功能的核心亮点的精准匹配项目需求，尤其在多设备互联方面表现突出：

1. 九针口专属适配国产屏：模块顶端九针口可直接对接昆仑通泰、威纶通等国产触摸屏，无需额外协议转换或接线改造，解决了西门子200PLC与国产屏的兼容性难题，接线简单且信号传输稳定，适配各类中小型自动化场景的本地操作需求。

2. 网口多设备并发互联：模块网口支持同时连接上位机、以太网触摸屏等非PLC设备，最多可支持8台上位机并发访问，实现本地操作与远程监控同步进行，打破了串口通讯的一主一从限制，大幅提升操作便捷性。

3. 双协议兼容与透明传输：内置S7协议与ModbusTCP双栈模式，可实现PPI协议与以太网协议的硬件级转换，无需修改PLC原有程序，数据透传延迟<5ms，确保上位机与触摸屏实时获取PLC运行数据，误码率降至0.01%以下。

4. 便捷扩展与维护：支持设备级联组网，可通过交换机扩展更多非PLC以太网模块设备，满足生产线升级需求；模块支持Web管理界面与JM-Tools软件配置，工程师可远程调试、修改参数，无需现场插拔编程电缆，降低运维成本。

四、使用前后对比

1. 通讯兼容性：使用前，西门子200PLC与昆仑通泰国产屏无法直接连接，需加装2个串口转换器，接线复杂且易出现信号中断；使用后，模块九针口直连国产屏，无需额外转换设备，兼容性大幅提升，信号传输无中断。

2. 多设备互联：使用前，仅能单一连接本地触摸屏或上位机，切换设备需重新接线，每次切换耗时15分钟以上；使用后，网口同时连接上位机、国产屏及新增以太网设备，多设备并行工作，无冲突、无延迟。

3. 传输性能：使用前，串口长线传输信号衰减严重，数据刷新延迟200ms以上，故障排查需现场逐一检测；使用后，以太网传输延迟<5ms，上位机实时监控PLC参数，故障可远程定位，排查时间缩短至30分钟内。

4. 运维与扩展：使用前，PLC程序调试、参数修改需现场操作，扩展设备需重新布线改造；使用后，可远程调试维护，新增以太网设备仅需接入交换机，无需改动原有系统，运维效率提升60%以上。

五、应用总结

捷米特ETH-S7200-JM02桥接型以太网模块，完美解决了西门子200PLC无以太网接口、多设备互联困难、国产屏适配性差等痛点。该方案实施简单、成本可控，无需更换原有PLC设备，既保护了客户原有投资，又实现了生产线的智能化升级。目前，该生产线运行稳定，通讯无故障，生产效率提升30%，运维成本降低50%，充分体现了模块的高兼容性、高稳定性及便捷性，适用于各类西门子200PLC系统的以太网通讯升级场景。
