多通道 NTC 测温模块支持 16 路温度信号采集，搭载 NTC 热敏电阻传感探头，测温范围 - 40~200℃，0-100℃区间测量精度 ±0.1℃，分辨率达 0.01℃，满足工业现场、实验室等多场景的温度监测需求。模块采用 DC7-30V 宽压供电，具备 RS485/RS232 双通讯接口，支持标准 Modbus RTU 协议，且 RS485 通讯端带光电隔离设计，抗干扰性强，可适配工业复杂电磁环境。模块硬件层面内置看门狗防死机机制，支持 4-20mA 或 0-10V 模拟量输出，设备地址 0-255 可软件配置，波特率支持 1200 至 115200 多档位调节，默认 9600、n、8、1 通讯格式，与 LabVIEW 的仪器 I/O 通信功能高度兼容，可快速实现软硬件对接，完成多通道温度数据的采集、处理与展示。

LabVIEW 核心优势

LabVIEW 作为图形化编程平台，在本温度采集系统中展现出三大适配性优势。其一，图形化编程逻辑贴合硬件测控流程，无需传统文本代码编写，通过功能模块拖拽、连线即可实现通信配置、数据解析、逻辑判断等功能，大幅降低工业测控程序的开发门槛，提升开发效率。其二，仪器 I/O 库内置丰富的串口、Modbus 通信模块，可直接调用并与测温模块的 Modbus RTU 协议匹配，无需额外开发通信驱动，同时支持通信参数的灵活配置，适配模块的波特率、设备地址等多档位调节需求。其三，LabVIEW 集成数据显示、分析、存储与报警的全流程功能控件，从前端的数值、波形实时展示，到中端的温度最值、平均值计算，再到后端的 Excel、TDMS 格式数据存储，以及超阈值声光报警，可在同一平台完成全功能实现，无需搭配其他软件，实现温度采集系统的一体化开发。此外，LabVIEW 的程序具备良好的扩展性，后续可直接增加远程通信、多设备组网等功能模块，适配系统升级需求。

硬件接线规范

硬件接线遵循 “先供电、后通信、再传感” 的原则，全程在断电状态下操作，避免短路损坏设备。供电端采用 DC24V 开关电源，电源正极接模块 VIN 引脚，负极接 GND 引脚，确保正负极无反接，模块功耗仅 24V/27mA，无需单独配置大功率供电设备。通讯端优先采用 RS485 接线方式，通过 USB 转 485 转换器实现电脑与模块的连接，转换器 A + 端接模块 RS485 的 A + 引脚，转换器 B - 端接模块 RS485 的 B - 引脚；若为多模块组网，采用双绞屏蔽线做链型网络结构，在总线头尾两端的 A + 与 B - 引脚间各并联 120Ω 终端电阻，屏蔽层接隔离地，降低信号干扰。传感端为 16 路 NTC 探头接线，所有探头的公共端统一接模块 COM 引脚，各路探头的信号端分别接 IN1~IN16 引脚，空路无需接线，探头接线确保无虚接、短路，避免出现无数据或数据异常问题。若采用 RS232 通讯，直接通过 RS232 串口线连接电脑与模块，模块 RXD、TXD 引脚对应串口线的 TX、RX 引脚，且 232 接口 5 脚需接电源负极，保证通信回路导通。

通信参数配置

系统通信参数配置分为模块端与 LabVIEW 端，两端参数需完全一致，否则将导致通信失败。模块端默认设备地址 1、波特率 9600、无校验、1 位停止位，若需修改，可通过模块配套调试软件操作：打开软件后选择对应串口号，设置波特率 9600、设备地址 254（广播地址），打开端口后进入配置参数界面，可读取并修改模块实际设备地址、波特率，修改后需重启模块，且同步更新 LabVIEW 端参数。LabVIEW 端在仪器 I/O 的 Modbus RTU 初始化模块中完成配置，选择电脑端 USB 转 485 对应的串口号，设置波特率、数据位 8、校验位（无 / 偶 / 奇）、停止位与模块端一致，设备地址填写模块实际地址，超时时间设为 500ms，确保通信响应及时且避免误判。配置完成后，可通过 LabVIEW 的串口调试模块发送 Modbus 查询指令，若接收到模块返回的有效数据，即表示通信参数配置成功，可进入后续数据采集程序开发。

程序开发流程

LabVIEW 程序采用 “前面板 + 程序框图” 的双层设计，遵循 “通信初始化 - 数据读取 - 解析转换 - 显示处理 - 通信关闭” 的逻辑流程，整体嵌入 While 循环实现持续采集，循环终止由停止按钮控件触发。

1. 前面板设计：以人机交互为核心，布置 16 路温度数值显示控件、波形图表控件、温度上下限数值输入控件、报警指示灯、通信状态显示框及停止按钮。波形图表控件开启实时刷新功能，可直观展示各路温度变化趋势；数值输入控件用于设定温度阈值，为报警逻辑提供判断依据；所有控件命名与实际功能对应，便于程序调试与后期维护。

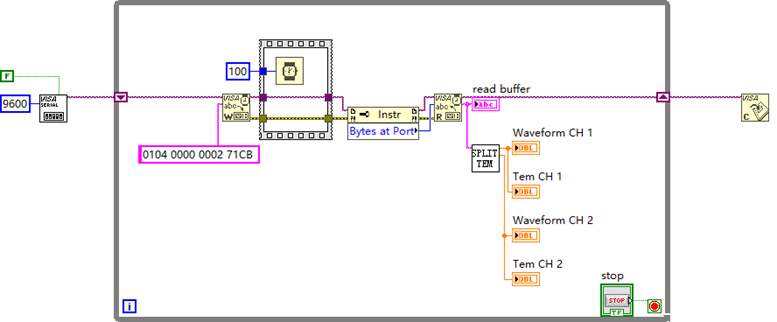

2. 程序框图开发：首先调用 Modbus RTU 初始化模块，完成上述通信参数配置，建立电脑与测温模块的通信连接；随后调用 Modbus 读取输入寄存器模块，设置起始地址 0（对应模块 IN1）、读取数量 16，实现 16 路温度原始数据的批量读取，该模块适配模块的 Modbus 04 号查询指令，与硬件协议完全匹配；读取的原始数据为 s16 格式，需通过数值运算模块做 ×0.01 的转换，得到实际温度值，这一转换与模块的数模转换规则一致，确保温度数据精准；转换后的实际温度值，一路连线至前面板数值显示控件和波形图表控件，实现实时展示，另一路接入比较模块，与上下限阈值做逻辑判断，若温度超上限或低于下限，触发报警指示灯点亮；最后在 While 循环外调用 Modbus RTU 关闭模块，确保程序停止时正常关闭通信端口，避免串口占用。

3. 辅助功能添加：在主流程基础上，增加数据存储模块，调用写入电子表格控件，将采集的温度数据按 “时间 - 通道 - 温度值” 的格式保存至 Excel 文件，支持历史数据追溯；增加数据分析模块，通过统计函数计算各路温度的实时最大值、最小值与平均值，展示在前面板，满足数据化分析需求。

调试与故障排查

程序开发完成后，按 “硬件自检 - 通信测试 - 数据采集测试 - 功能验证” 的步骤进行调试。硬件自检重点检查接线是否牢固、电源电压是否正常、探头是否有效接入；通信测试通过 LabVIEW 的串口监控模块，查看发送与接收的指令帧，若指令帧完整且 CRC 校验正确，即通信正常；数据采集测试中，用手捏住 NTC 探头，观察前面板数值与波形是否实时变化，若某路显示 - 32666，表明该路探头未接入或接触不良，需重新检查接线；功能验证分别测试超阈值报警、数据存储、循环采集停止等功能，确保各模块逻辑正常。

常见故障排查遵循 “先通信、后数据、再功能” 的原则：其一，485 通信失败时，先检查 A+、B - 是否接反，再验证通信参数是否一致，可尝试用广播地址 254 测试，排除设备地址配置错误问题；其二，温度数据无变化或显示异常时，检查原始数据转换是否正确，确认 ×0.01 的运算模块是否正常连线，同时排查模块传感端是否短路；其三，串口被占用时，关闭模块配套调试软件或其他占用串口的程序，必要时重启电脑释放串口资源；其四，232 通信失败时，确认模块为 232 版本，且 5 脚已接电源负极，检查串口线 TX、RX 是否交叉连接。

系统扩展应用

基于本套采集系统，可通过 LabVIEW 的功能模块扩展，实现多场景适配升级。其一，多设备组网扩展：当测温点位超过 16 路时，增加同款测温模块，设置不同设备地址，在 LabVIEW 程序中增加 Modbus RTU 初始化模块，分别配置各模块地址，实现多模块并行采集，同时在前面板增加通道选择控件，实现各路温度数据的分屏与合屏显示。其二，远程监控扩展：调用 LabVIEW 的 TCP/IP 或 UDP 通信模块，将采集的温度数据发送至远程服务器，配合 LabVIEW Web 发布功能，实现浏览器端的远程温度监控，适配工业现场无人值守需求。其三，声光报警升级：在原有指示灯报警基础上，调用 LabVIEW 的发声模块，设置超阈值时触发蜂鸣报警，同时增加报警信息弹窗功能，显示超阈值的通道与温度值，提升报警提醒的有效性。其四，数据可视化升级：调用 LabVIEW 的报表生成模块，将采集的温度数据生成带波形、统计数据的测试报表，支持一键打印与导出，适配实验室检测报告生成需求。
