概念说明

• 标量图（Scalogram）：时频分析可视化工具，以颜色维度展示信号在不同时间 - 频率点的能量分布，适用于非平稳信号（如雷达、语音）的时频特征分析。

• 色表（Color Table）：定义标量图颜色与信号能量的映射关系，默认含 Rainbow 等预设，支持自定义以突出特定能量区间。

VI 功能

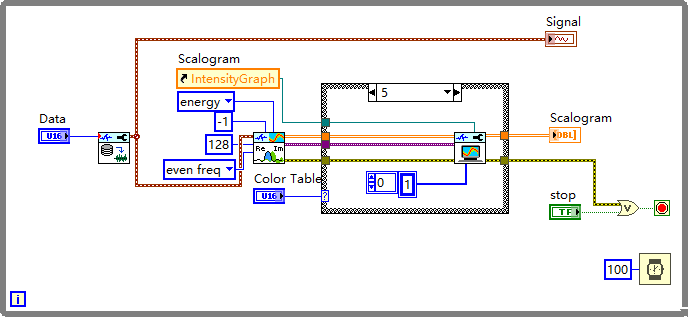

1.WA Configure Scalogram Indicator

• 功能：配置标量图的色表、显示范围等参数，接收色表输入并更新标量图可视化效果。

• 使用场合：标量图展示前的参数定制，适用于时频分析类 VI（如雷达信号处理、振动故障诊断）。

• 特点：支持预设 / 自定义色表，可关联强度图属性实现精细化显示。

• 注意事项：需确保色表格式与标量图兼容，避免色阶映射异常；结合信号能量范围调整色表区间，防止细节丢失。

• 类似功能对比：与 “Intensity Graph Property Node” 相比，此 VI 更聚焦标量图专属配置，操作更简化；后者适用于通用强度图的全属性编辑。

2. WA Analyze

• 功能：对输入信号执行时频分析（如小波变换），输出标量图所需的时频能量数据。

• 使用场合：非平稳信号的时频特征提取，如通信信号调制识别、机械振动瞬态分析。

• 特点：集成时频分析算法，输出直接适配标量图格式。

• 注意事项：需匹配信号采样率与分析参数（如频率范围），否则时频轴刻度会失真。

1. 采集电机运行振动信号，通过 WA Analyze 执行小波时频分析，得到振动能量的时频分布；

2. 使用 WA Configure Scalogram Indicator 选择 “热色表”（突出高能量区域），标量图中红色区域对应故障特征频率的瞬态能量突变；

3. 对比正常 / 故障状态的标量图色分布，快速定位故障时刻与频率特征，提升诊断效率。
