一、项目背景

某大型机械制造企业启动智慧工厂升级项目，核心目标是实现 8 条精密零部件生产线的全流程数字化管控，涵盖生产数据实时采集、设备状态远程监控、生产工艺追溯等功能。

车间现有现场控制层采用成熟的 Profibus DP 总线架构，每条生产线的核心控制设备均为西门子 S7-300 PLC，负责统筹采集与控制本地设备；配套的执行与传感设备均为 Profibus DP 协议从站，具体包括：变频调速器（精准调节输送线运行速度，范围 0~5m/s）、漫反射式光电传感器（实时检测工件到位状态，响应时间≤10ms）、液压系统压力开关（监控液压回路压力，保护设备过载运行）。

为打通生产现场与管理中枢的数据链路，企业新增 MES 生产执行系统与 SCADA 监控平台，用于集中汇总生产数据、生成产能报表及远程预警设备故障。但新增管理系统仅支持 Modbus TCP 协议，与现场 Profibus DP 设备网络形成协议壁垒，导致生产线实时运行数据（如输送速度、工件计数、液压压力、设备故障代码等）无法直接上传，生产过程仍依赖人工记录数据，不仅效率低下，还存在数据误差风险，且设备故障无法及时预警，影响生产连续性。

若更换全套支持 Modbus TCP 协议的控制设备与传感器，单条生产线改造成本超 7.5 万元，8 条生产线合计需投入 60 万元以上，且改造过程需停机 5 天，预计造成直接生产损失超 30 万元。为实现低成本、无间断的数字化升级，企业经多方选型对比，最终选用 Profibus DP 转 Modbus TCP 工业通讯网关，作为打通现场控制层与管理系统的核心通信设备。

二、解决方案与实施

1. 协议端设备连接架构

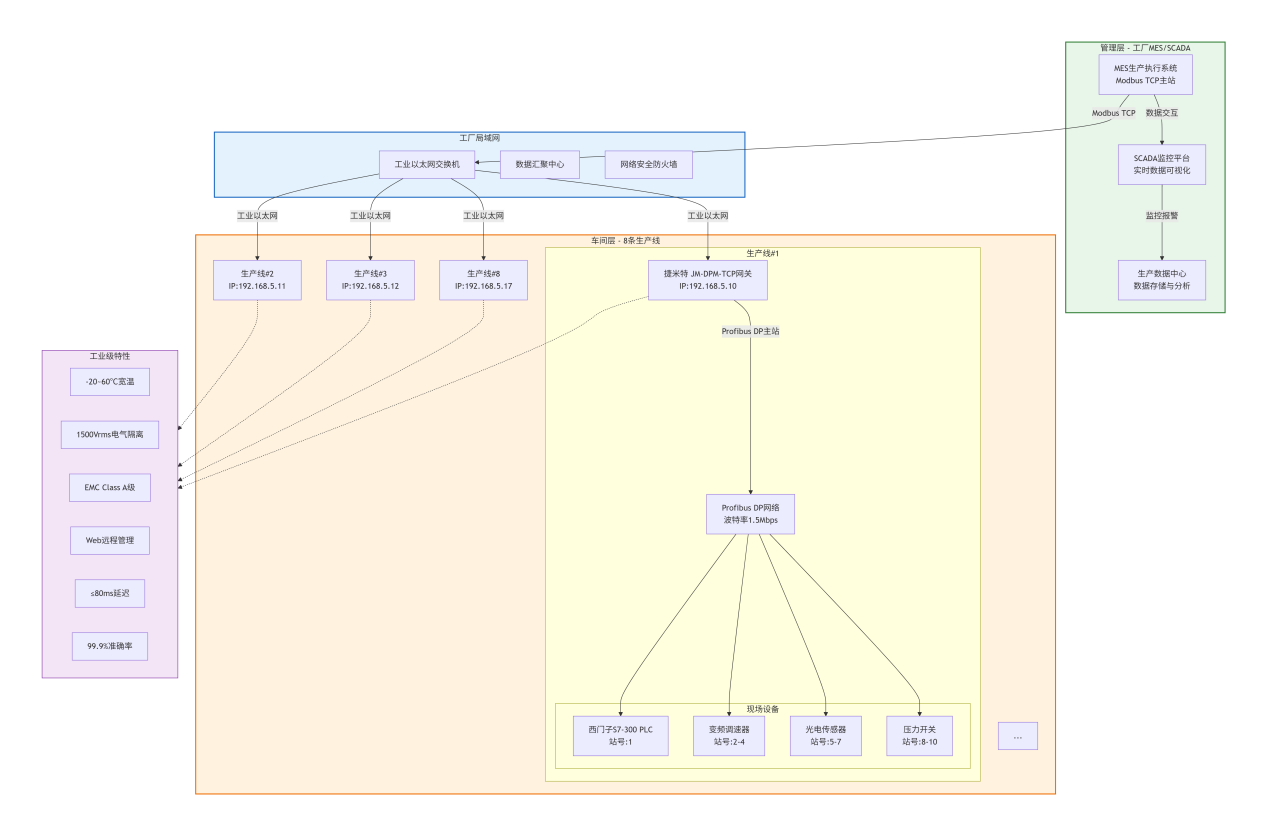

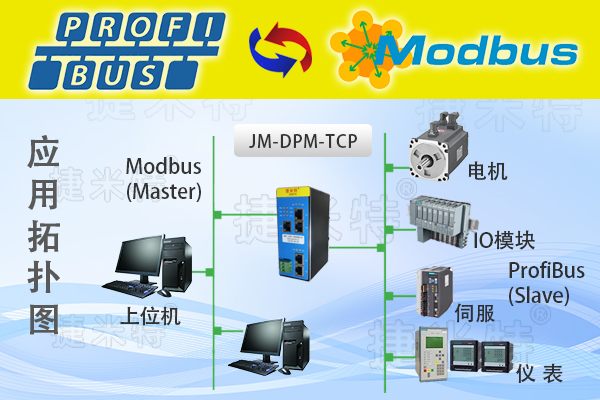

Profibus DP 端设备连接：每条生产线部署工业 PLC 网关，该网关在 Profibus DP 网络中充当主站角色，通过车间原有 Profibus DP 屏蔽双绞电缆，直接对接西门子 S7-300 PLC 及各从站设备（变频调速器、光电传感器、压力开关）。为确保通信地址唯一性，每条生产线的设备按功能分配独立从站地址（1~10 号），其中西门子 S7-300 PLC 固定为 1 号站，变频调速器、光电传感器、压力开关分别对应 2~10 号站，完全复用现有布线资源，无需额外开挖布线，避免对生产造成干扰。

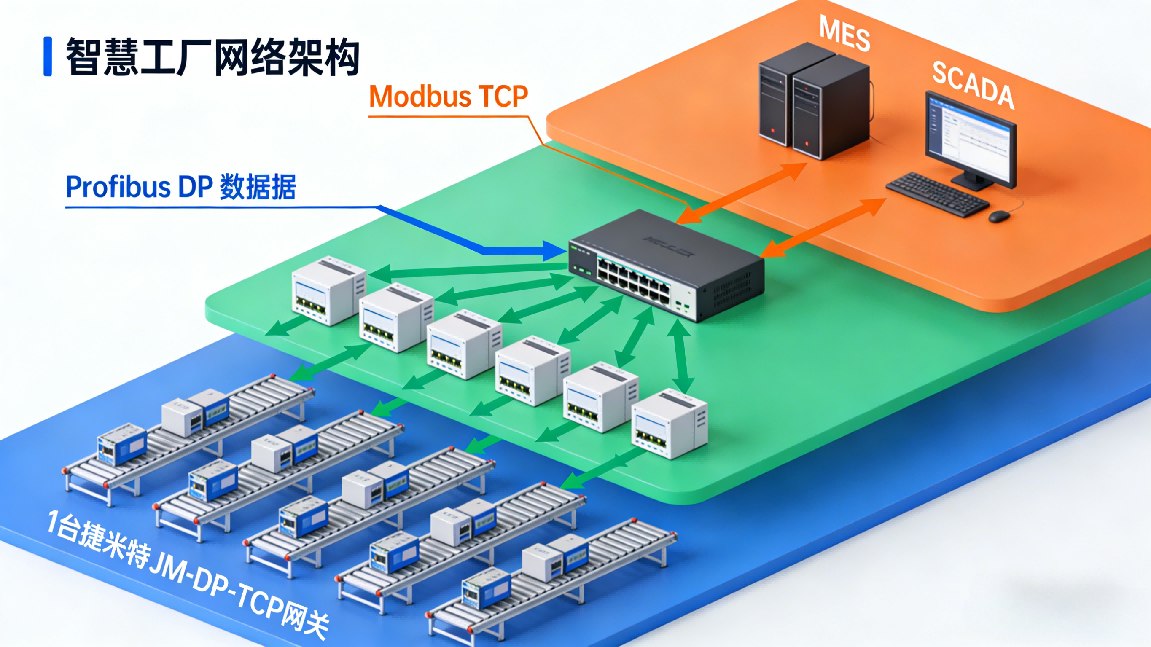

Modbus TCP 端设备连接：网关模块作为 Modbus TCP Server 端，通过工业以太网交换机接入工厂局域网，与 MES 系统服务器、SCADA 监控平台（均为 Modbus TCP 主站设备）建立稳定通信链路。8 条生产线的网关分配独立 IP 地址（192.168.5.10~192.168.5.17），管理系统通过 IP 地址区分不同生产线，实现所有生产线实时数据的集中采集、指令下发与统一管理。

2. 部署与适配优势

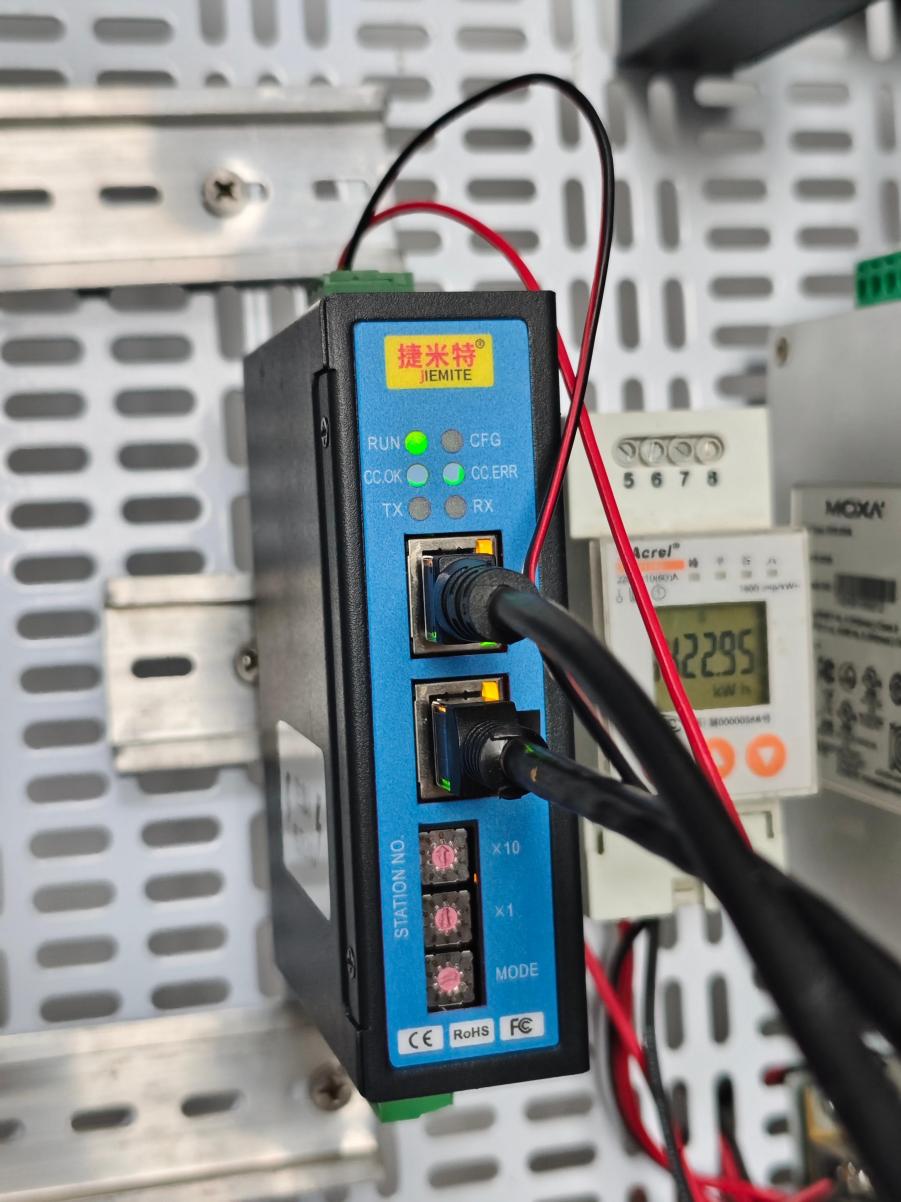

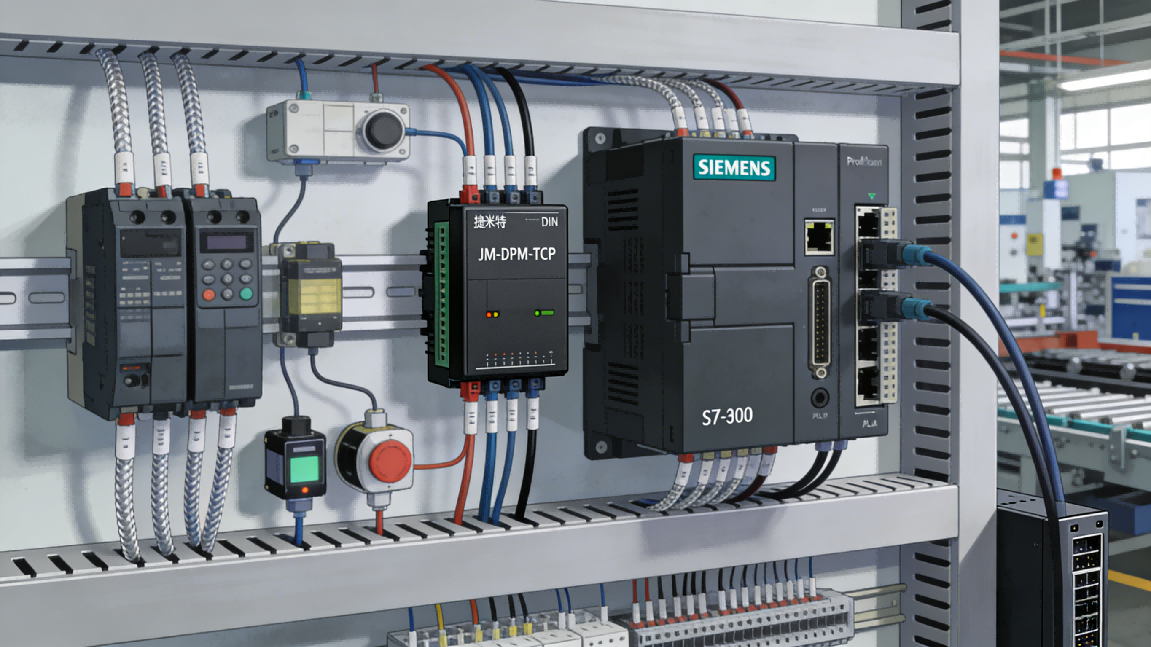

网关采用工业标准 35mm DIN 导轨安装方式，直接嵌入每条生产线的现场控制柜内，与西门子 S7-300 PLC、继电器等设备同侧布局，仅占用 1 个模块安装空间，不额外浪费控制柜资源。

针对车间内变频调速器、电焊机等设备产生的强电磁干扰，该工业智能网关内置 1500Vrms 电气隔离模块，且符合 EN 55022 Class A 级电磁兼容标准，能有效抵御电磁辐射与传导干扰，确保数据传输无丢包、无误码；同时，网关支持 - 20~60℃宽温工作范围，可适配车间高温、高湿、多粉尘的工业环境，无需额外加装防尘、防潮防护装置，降低部署成本。

运维层面，网关支持 Web 远程管理功能，运维人员可在中控室通过浏览器登录网关管理界面，实时查看网关与 Profibus DP 端设备、Modbus TCP 端管理系统的连接状态、数据传输速率及故障日志，当出现通信异常时，系统自动标记故障节点，无需运维人员前往现场拆机排查，大幅提升故障处理效率。

三、项目成效

数据链路无缝打通：成功实现 8 条生产线 Profibus DP 设备与 Modbus TCP 管理系统的双向通信，生产数据传输延迟稳定在≤80ms，数据准确率达 99.9%，完全满足 MES 系统实时数据采集、生产批次追溯与 SCADA 平台远程监控的需求，彻底打破 “数据孤岛”。

升级成本大幅降低：项目总投入仅 12 万元（含网关采购、安装调试），不足设备整体更换成本的 20%；复用原有布线使整体部署周期缩短至 1.5 天，较传统改造方案节省施工时间 70%，施工成本降低 50%，且改造过程中生产线正常生产，无额外停机损失。

生产管理效率提升：生产数据自动上传至 MES 系统，替代人工记录模式，数据录入效率提升 80%，数据追溯时间从 30 分钟缩短至 3 分钟，追溯效率提升 60%；设备故障通过 SCADA 平台实时弹窗报警并推送故障代码，故障定位时间从 1.5 小时缩短至 15 分钟，运维效率提升 83%，生产线平均无故障运行时间延长 30%。

扩展灵活便捷：该工业数据采集网关支持最多 32 个 Profibus 从站接入，目前每条生产线仅使用 10 个从站地址，为后期新增工业机器人、AGV 搬运设备、视觉检测系统等智能化设备预留了充足的扩展接口，无需二次改造通信架构，支持工厂持续数字化升级。
