一、案例背景与项目痛点

案例背景：

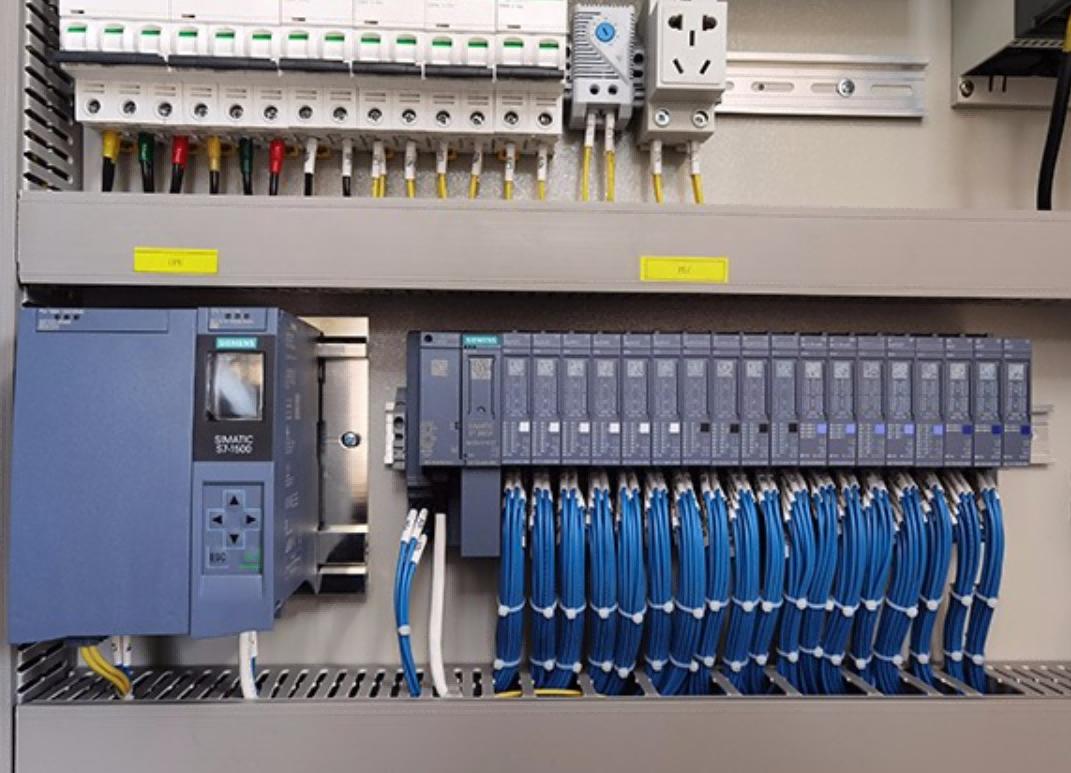

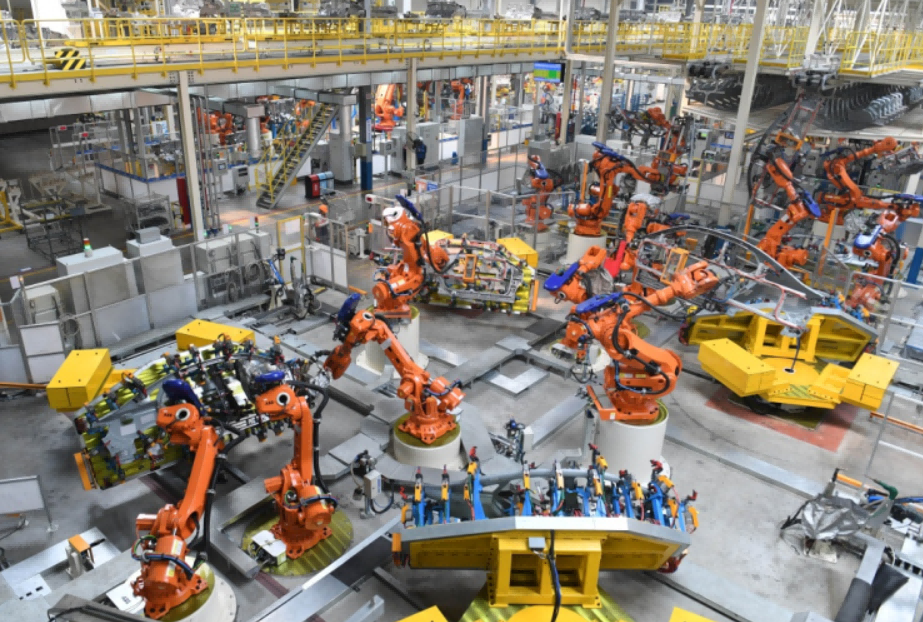

国内某知名汽车主机厂为提升新车型生产线柔性化生产能力，引入了数十台焊接机器人及配套的自动化焊接夹具。其主控系统采用高性能的西门子S7-1500PLC系列，基于ProfiNet工业以太网构建，旨在实现高速、精准的逻辑控制。然而，产线上大量分布式的传感器、气动阀岛、指示灯等现场设备，通过原有的欧姆龙CJ系列PLC下的CJ1W-DRM21模块接入DeviceNet网络。这就形成了一个典型的异构控制系统：高端主站（西门子）与底层现场网络（DeviceNet）无法直接对话。

项目痛点（实施前）：

1.控制系统割裂：S7-1500无法直接获取DeviceNet网络上数百个I/O点的实时状态（如夹具夹紧到位、焊接吹气信号、安全门开关等），也无法直接控制执行机构（如气缸动作、焊枪到位）。

2.信息流中断：整个焊接过程的实时监控数据链在DeviceNet网络处中断，上层MES（制造执行系统）无法获取详细的设备状态和生产数据，难以进行精细化管理和追溯。

3.编程与维护复杂：需要为欧姆龙PLC编写独立的控制与通讯程序，再通过非标准的方式（如OPC）与西门子系统交互，增加了程序复杂度和维护难度。

4.故障排查效率低：当焊接工位出现故障时，维护人员需要分别在西门子TIAPortal和欧姆龙CX-Programmer两个软件平台中排查，耗时费力，影响产线开动率。

5.系统扩展性差：任何新增或修改DeviceNet从站设备的操作，都需要在两个独立的控制系统内进行配置和编程，系统集成与扩展成本高、周期长。

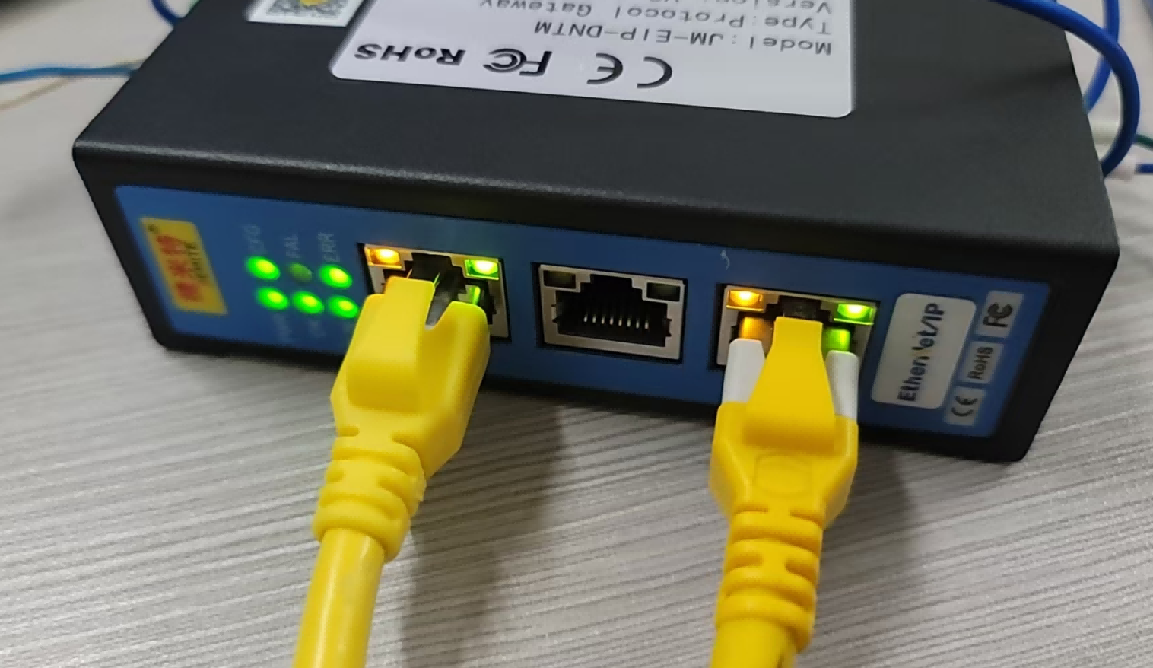

二、解决方案：捷米特JM-PN-DNTM协议转换网关

为解决上述痛点，我们引入了捷米特JM-PN-DNTM。这款产品不仅是一个协议转换网关，更是一个集成了数据汇聚与边缘处理能力的智能网关。

网关功能简介：

核心协议转换：作为ProfiNet与DeviceNet之间的双向翻译器。在ProfiNet侧，它作为IO设备，被S7-1500主站循环访问；在DeviceNet侧，它作为主站，扫描和管理其下的所有从站设备（如I/O模块）。

高效数据映射：网关内部建立了地址映射表，能够将DeviceNet从站的输入/输出数据，无缝对接到S7-1500的过程映像输入/输出区（如I区和Q区）。

强大的设备管理：作为一款专业的工业网关，它能够自动识别DeviceNet网络上的从站，并支持通过配置软件便捷地设置从站参数和扫描列表。

边缘数据采集：其本质是一个高性能的数据采集器，能够将分散的DeviceNet网络数据集中起来，统一上传至更上层的控制系统或物联网网关平台，为大数据分析提供源头活水。

三、清晰的解决方案与实施过程

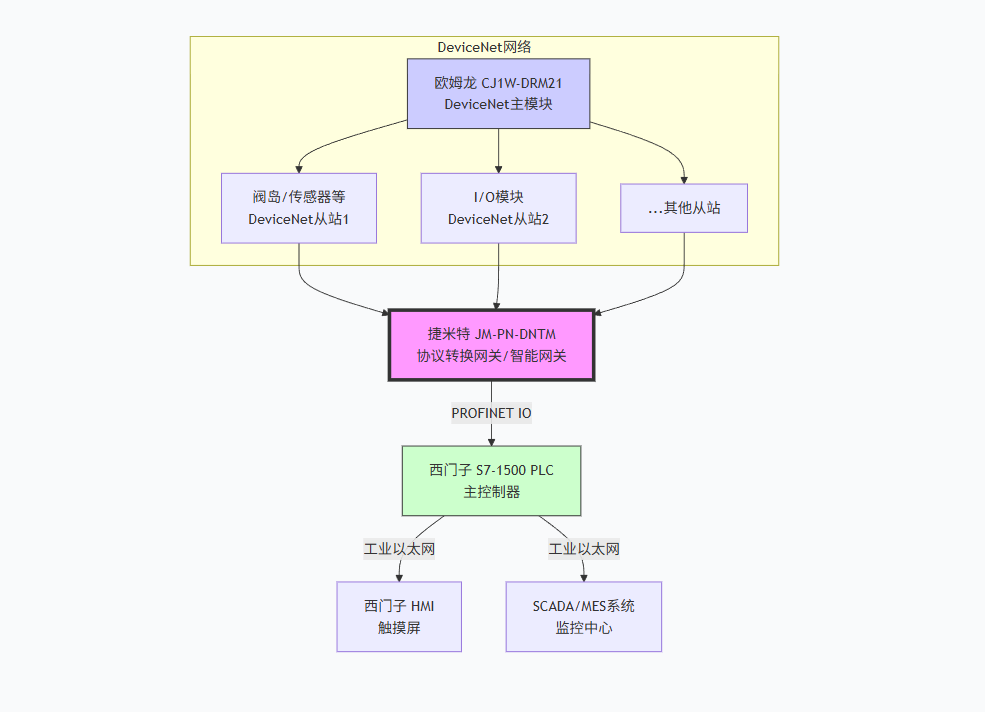

1.系统拓扑重构

2.实施过程

步骤一：硬件集成。将网关的ProfiNet接口连接到S7-1500所在的交换机；同时将其DeviceNet接口与原有欧姆龙CJ1W-DRM21所连接的DeviceNet网络并联或取代原主站。

步骤二：ProfiNet侧配置。在西门子TIAPortal工程中，安装网关的GSDML文件，并将其作为标准的ProfiNetIO设备添加到S7-1500的硬件组态中，分配好输入输出字节长度（如512字节输入/512字节输出）。

步骤三：DeviceNet侧配置。使用捷米特提供的专用配置软件，扫描并识别DeviceNet网络上的所有从站设备，生成扫描列表。然后将每个从站的I/O数据与TIAPortal中分配的I/O地址进行一一映射。

步骤四：程序调试。在S7-1500的PLC程序中，直接对映射后的I/O地址进行读写操作，即可控制远程的DeviceNet从站或获取其状态。进行在线测试，验证所有点的信号是否正确。

步骤五：上线运行。确认无误后，将配置和程序下载到各自设备，网关开始稳定运行，实现透明通讯。

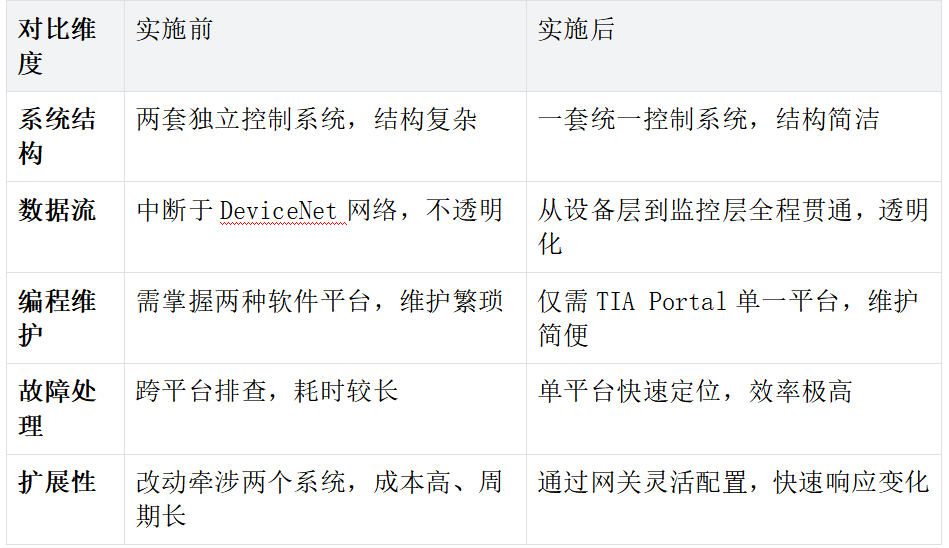

四、 应用效果与实施前后对比

五、行业推广与前景展望

捷米特JM-PN-DNTM网关所代表的协议转换网关与工业网关解决方案，其价值在追求极致效率与质量的汽车行业得到了完美印证。这一模式可快速复制到以下主流且前景广阔的行业：

1.锂电池智能制造：电极制片、电芯组装、化成分容等工序中，充斥着不同协议的专机设备。智能网关能快速实现各类设备数据的上传，满足MES对全流程数据采集与追溯的刚性需求。

2.工业机器人集成：在产线上，不同品牌机器人（发那科、库卡、ABB等）与主控PLC的集成是常态。专用的物联网网关能够统一机器人数据接口，实现集群监控与协同作业。

3.半导体与面板显示：该行业对洁净室环境、真空、温度控制要求极高，大量现场仪表和执行器使用DeviceNet、CC-Link等网络。数据采集器式的网关是构建高可靠环境监控系统的关键。

4.食品饮料包装：高速灌装、包装、码垛线上，传感器和驱动器的数据需要通过如DeviceNet等网络汇集。工业网关确保了生产数据实时性与准确性，助力实现敏捷生产与质量追溯。

六、总结

本项目成功实践证明，在工业互联网与智能制造深度融合的今天，捷米特JM-PN-DNTM这类专业的协议转换网关，已经超越了简单的协议翻译功能。它作为连接控制层与设备层的核心工业网关，承担了数据采集器的关键任务，并逐步向具备能力的智能网关演进。

它以其稳定、高效的性能，彻底解决了汽车焊接产线中因协议异构导致的数据孤岛问题，实现了控制系统的高度统一与数据的无缝流动，显著提升了产线的OEE（全局设备效率）。展望未来，随着“中国智造”的深入推进，这种能够快速集成存量设备、赋能产线数字化升级的物联网网关解决方案，必将在更多高端装备制造领域成为标准配置，为构建透明、敏捷、智能的未来工厂奠定坚实的数据基石。
《具体内容配置过程及其他相关咨询请与武工留言交流》
