一网打通！PROFINET转CCLINK网关实现西门子/三菱PLC毫秒级协同

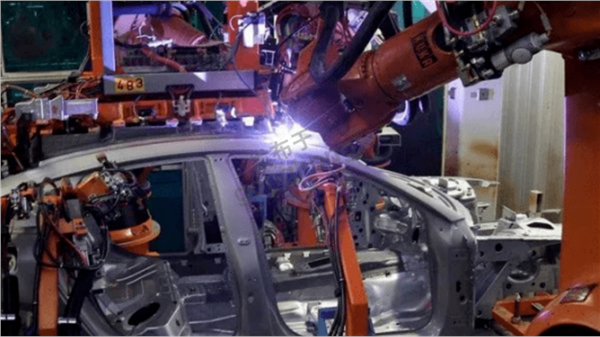

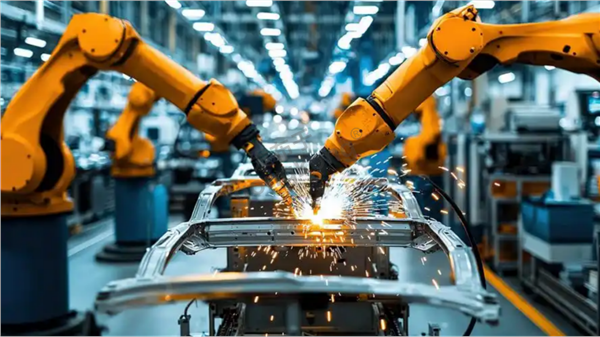

在汽车制造领域，激光焊接与抛光打磨是保证车身精度与表面质量的核心工艺。某大型汽车制造厂为提高生产效率，引入了多品牌自动化设备：焊接单元采用以西门子PLC为核心的控制系统，支持PROFINET协议；而抛光打磨单元则选用三菱PLC控制系统，采用CCLINK协议。不同协议设备间的数据互通成为项目落地的关键挑战。

项目痛点

系统集成初期，PROFINET与CCLINK两类设备无法直接通信，导致焊接与打磨工艺数据链断裂。产线需通过工控机进行协议转换，造成响应延迟高、系统稳定性差，焊接轨迹数据无法实时传递至打磨单元，严重影响车身拼接精度与表面一致性。此外，多系统维护复杂，故障排查耗时成倍增加。

解决方案：JH-PN-CLK协议转换网关

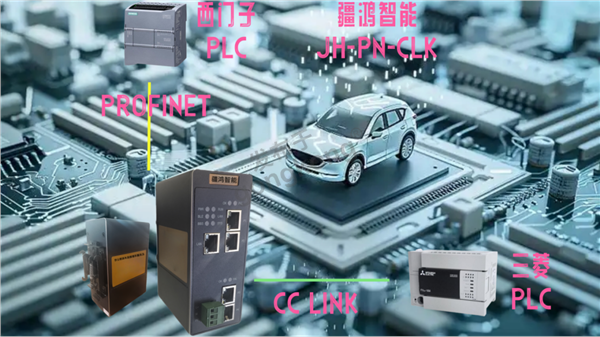

针对上述问题，部署疆鸿智能协议转换网关作为核心通信枢纽。该网关在PROFINET侧配置为从站，与西门子PLC建立实时数据交换；在CCLINK侧同样作为从站接入三菱PLC系统。其双从站架构有效规避了主站冲突风险，并内置协议解析引擎，实现了焊接参数、坐标数据及设备状态的毫秒级双向透传。

实施过程与技术原理

实施分为三个阶段：首先，将网关PROFINET端口与西门子S7-1500PLC对接，配置GSDML文件并定义输入输出数据区；随后，通过CCLINK端口连接三菱Q系列PLC，设置站号与通信速率；最后，利用网关配置软件映射两侧数据地址，建立焊接机器人轨迹坐标与打磨机构压力参数的关联逻辑。

其核心原理在于网关对异构协议的“双向翻译”能力：在接收到PROFINET帧后，网关提取过程数据并按CCLINK报文格式重组，通过内部交换芯片实现跨网段数据转发，同步完成信号隔离与错误校验，保障了通信实时性与可靠性。

应用效果与实施对比

引入网关后，系统性能显著提升：

- 通信延迟由原120ms降至5ms以内，焊接-打磨数据同步率达到100%

- 设备联动精度提升35%，车身接缝误差控制在±0.1mm内

- 系统维护成本降低60%，故障定位时间从小时级缩短至分钟级

对比传统工控机方案，网关嵌入式架构避免了Windows系统死机风险，且无需额外编程，缩短了系统集成周期。

行业推广与前景展望

该解决方案已具备在多品牌设备混用场景下的推广价值。随着汽车制造向柔性化生产演进，协议转换网关将支撑起数字化工厂的“神经脉络”。未来结合TSN（时间敏感网络）技术，有望进一步突破现有传输瓶颈，为智能装备互联提供标准化接入范式。

创新总结

本项目通过疆鸿智能网关构建了非对称协议下的数据桥梁，其创新在于：

1. 采用双从站模式破解主从架构兼容性难题

2. 开发数据映射引擎实现零代码配置

3. 将传统分层控制架构升级为扁平化通信模型

这种轻量化集成方案为智能工厂建设提供了新思路——以通信兼容性换取系统灵活性，正是工业4.0时代降本增效的务实路径。
