一、调色板创建 VI

1. 核心功能概述

2. 关键组件

• 输入参数

• • VI names：包含Read Palette.vi和Write Palette.vi的路径，用于关联调色板中的功能项。

  • display name：新调色板的显示名称，示例中为 “Palette API”。

  • palette description：对调色板的描述信息，示例中说明其用于通过调色板 API VI 获取 / 设置.mnu 文件信息。

  • picture constant：256 色图标，通过Read PNG File VI读取图像并经Draw Flattened Pixmap VI处理后创建的常量，用于在调色板中显示图标。

  • Palette File Path：生成的.mnu 文件路径，示例中为user.lib\PaletteAPI.mnu。

• 执行流程

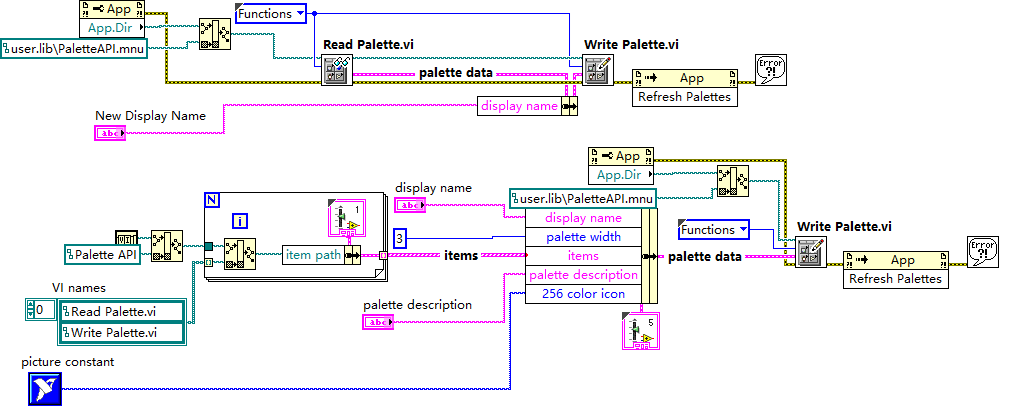

1. 1. 构建palette data簇，填充显示名称、描述、图标等基础信息。

   2. 将关联的 VI 路径添加到items数组，定义调色板包含的功能项。

   3. 调用Write Palette.vi，将配置写入指定路径的.mnu 文件。

   4. 调用Refresh Palettes方法，即时刷新 LabVIEW 的调色板显示。

3. 运行效果

• 运行后，在Functions > User Libraries下会出现 “Palette API” 子调色板，包含关联的 VI 功能项。

• 其他依赖该示例的调色板编辑 API 示例需先运行此 VI。

• 不再需要该示例子调色板时，需删除LabVIEW\user.lib\PaletteAPI.mnu文件并重启 LabVIEW。

二、.mnu 文件知识

1. 功能用途

2. 创建与编辑

• 创建方式

1. 1. 右键点击项目浏览器中的 “我的电脑” 或某个 VI，选择 “新建 → 菜单”。

   2. 在菜单编辑器中设计调色板的层级结构、设置各功能项的名称、图标、关联 VI 等属性。

   3. 保存时自动生成.mnu 格式文件，如上述示例中生成的PaletteAPI.mnu。

• 编辑方式：直接双击.mnu 文件，打开菜单编辑器进行修改，修改后保存即可更新配置。

3. 使用方式

• 复用性：一个.mnu 文件可被多个 VI 或项目引用，实现相同调色板配置在不同场景中的复用。

• 关联设置：在 VI 的属性设置中，可指定使用某个.mnu 文件作为其对应的调色板菜单，使 VI 运行时加载自定义的功能项组织方式。

• 加载机制：当 LabVIEW 启动或调用Refresh Palettes方法时，会扫描并加载.mnu 文件，根据其中的配置生成对应的调色板界面。

4. 关联文件

• 与 LabVIEW 项目文件（.lvproj）关联，作为项目资源的一部分进行管理。

• 与被引用的 VI 文件关联，.mnu 文件中记录的items数组实际指向这些 VI 的路径，确保调色板功能项能正确调用对应的代码。

三、两者关系

总结

1. 调色板创建 VI 通过Write Palette.vi生成.mnu 文件，实现新调色板的创建与即时刷新。

2. .mnu 文件作为核心载体，存储调色板的结构、功能项等配置信息，支持复用与灵活编辑。

3. 两者协同工作，构成 LabVIEW 自定义调色板功能的完整实现机制。
