一、项目背景与核心痛点

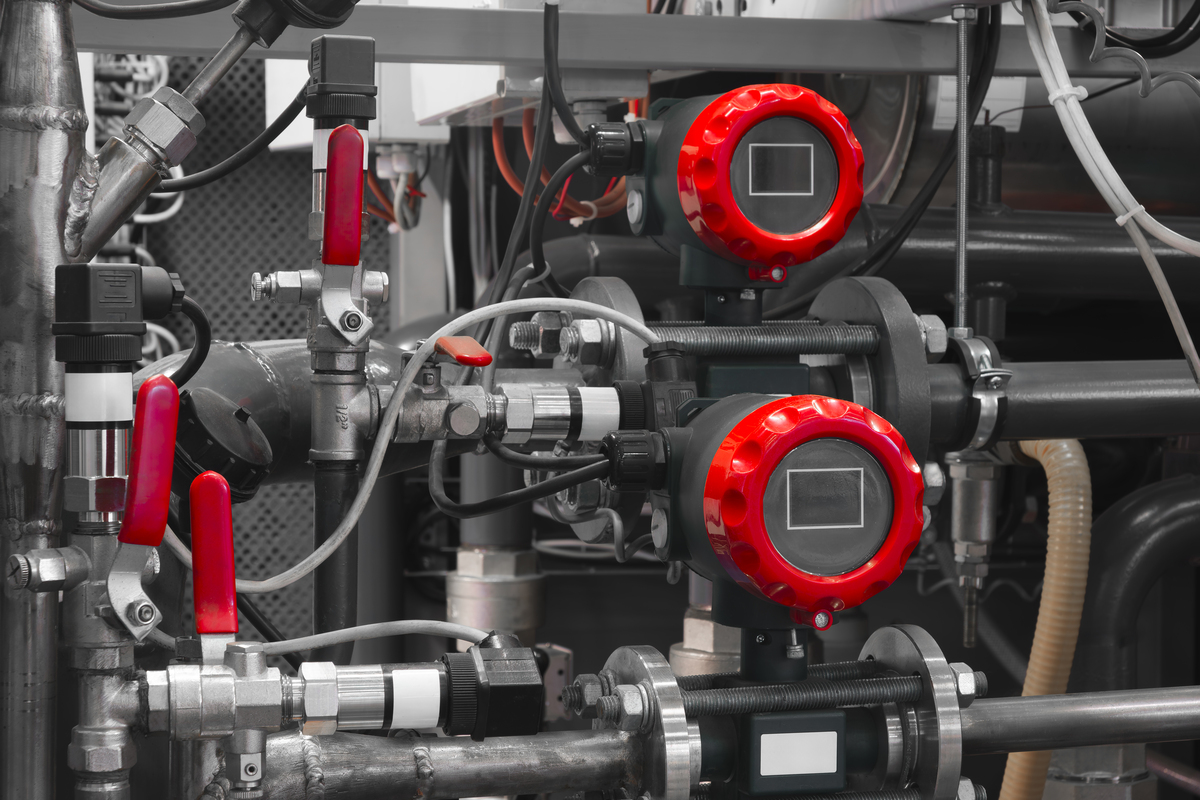

某化工原料生产车间需对反应釜压力进行实时监测与闭环控制，车间以西门子 S7-1200 PLC 作为核心控制器（支持 Profinet协议），但新部署的压力传感器仅支持TCP/IP协议，导致三大通讯瓶颈：

协议壁垒导致数据断层：PLC无法直接读取传感器数据，需人工抄录压力值并录入监控系统，数据滞后严重，无法应对压力突变时的紧急停机需求；

分散采集引发系统卡顿：多台传感器分布在不同网段，PLC 逐一轮询导致CPU负载过高，其他控制逻辑响应迟缓；

故障定位困难影响生产：传感器异常时无法实时报警，曾因压力监测滞后导致反应釜超压停机，造成原料浪费与产线停滞。

经技术评估，采用捷米特 JM-PN-TCP/IP 网关作为协议转换中枢，构建“PLC-网关-传感器”的高效通讯架构。

二、技术方案与系统部署

（一）硬件架构与网络配置

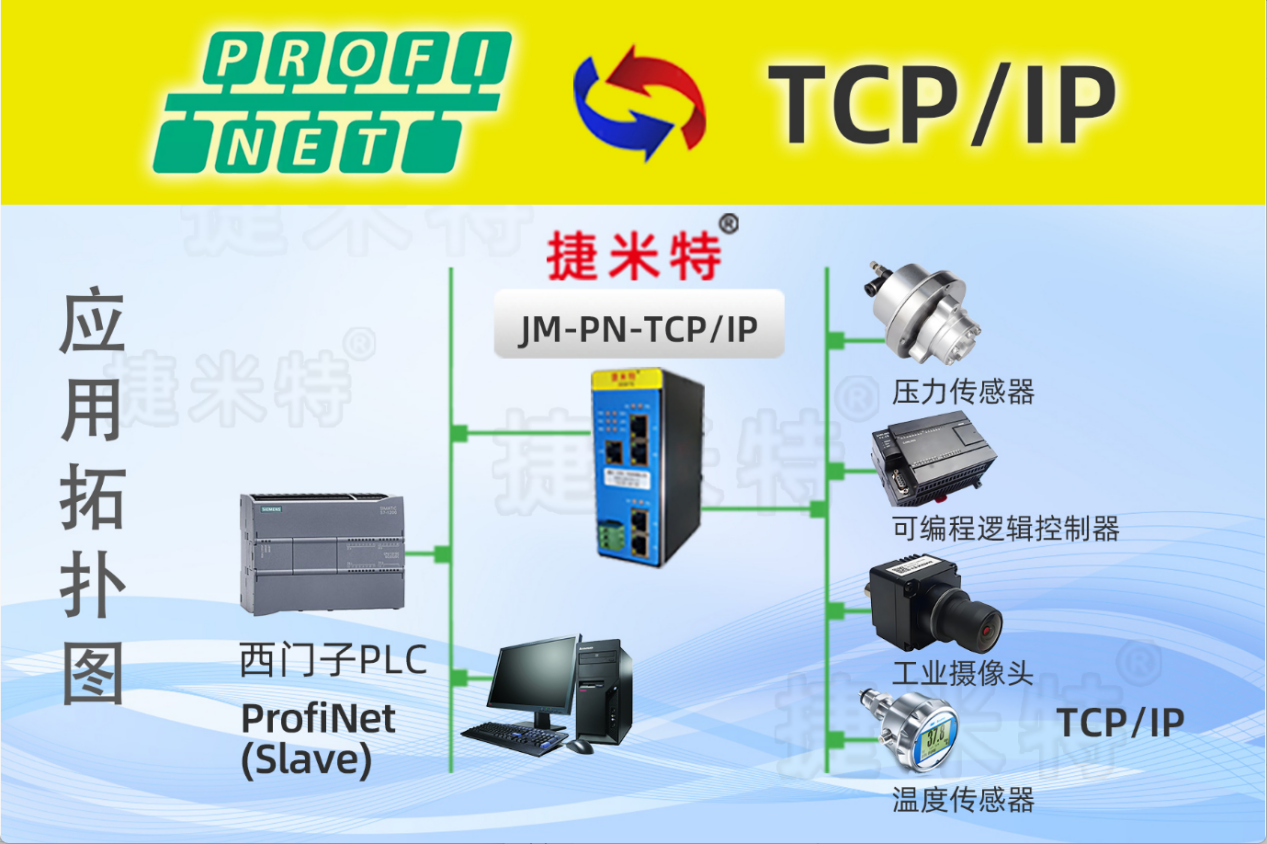

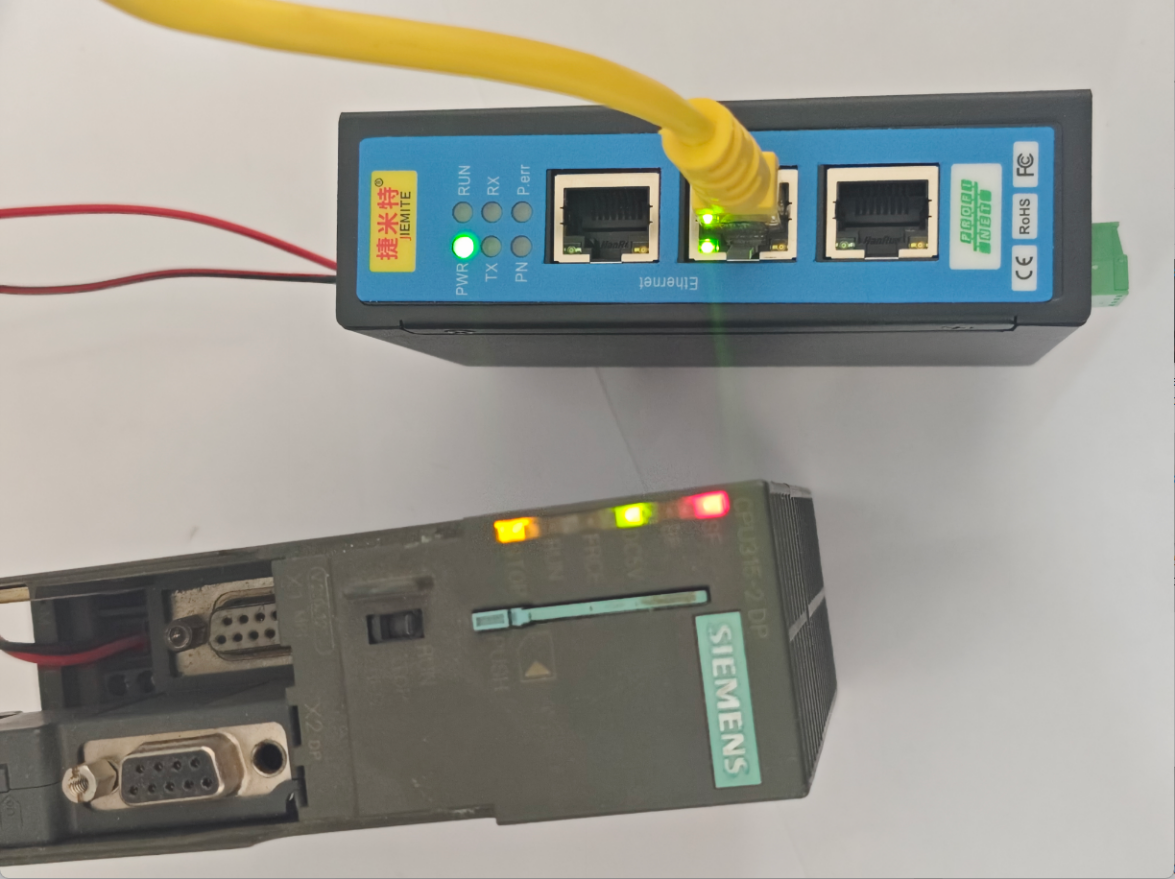

部署捷米特 JM-PN-TCP/IP 网关，构建双层通讯网络：

Profinet侧：

网关作为 Profinet 从站接入 S7-1200 的 Profinet 端口，通过 GSD 文件完成设备组态，IP 地址设为 192.168.1.10（与 PLC 同网段），分配 128 字节数据缓冲区对应 PLC 的 DB20 数据块（压力数据存储区）与 DB21（控制指令区）。

TCP/IP侧：

网关作为 Modbus TCP 主站，通过工业交换机连接压力传感器，传感器 IP 统一规划为 192.168.1.21-192.168.1.28，Modbus 端口 502，网关通过拨码开关设置为 “周期轮询模式”，每 10ms 读取传感器压力值（Modbus 地址 40001）与故障状态（40002）。

（二）协议转换与程序开发

网关数据映射配置：

通过捷米特专用配置软件建立双向映射：

传感器压力值实时映射至 PLC 的 DB20.DBW0-DB20.DBW14；

传感器故障位映射至 DB21.DBW0（8 位故障编码），并启用 “变化触发”机制，当压力波动超过 0.5kPa 时立即上传数据。

PLC程序逻辑设计：

数据处理：在 OB1 中调用 FC10 滤波功能块，对压力数据进行 5 点中值滤波，消除管道振动干扰；

闭环控制：当 DB20 压力值超过 DB30 预设上限时，PLC 向 DB21.DBW10 写入 0x01，通过网关触发泄压阀动作；

故障诊断：DB21.DBW0 某一位为 1 时，HMI 实时显示对应传感器位置（如 “反应釜 A 传感器异常”），并将故障时间记录至 DB40。

异常响应机制：

三级压力报警阈值：预警/警告/紧急，紧急状态下网关直接输出硬接线信号（Q0.0）切断进料泵；

网关内置Watchdog定时器，若200ms未收到PLC心跳包（DB20.DBW16=0x5A），自动切换至备用网关（通过继电器实现硬件冗余）。

三、应用成效与技术价值

（一）核心指标优化

实时性提升：

压力数据采集周期从500ms缩短至10ms，紧急停机响应时间＜50ms，成功避免3次因压力骤升导致的设备故障；CPU负载率从70%降至35%，其他控制逻辑响应速度提升40%。

数据可靠性增强：

采用CRC16校验+自动重传机制，数据传输错误率＜0.001%；故障定位时间从4小时缩短至10分钟，历史数据存储周期从 7 天延长至30天，支持工艺参数追溯。

系统扩展性升级：

新增传感器时仅需在网关配置软件中添加 Modbus 地址，无需修改PLC程序，单台网关最多支持 16 台设备接入，适配产线后续扩产需求。

（二）捷米特网关核心优势

工业级稳定性：支持 - 40℃~70℃宽温运行，内置 ±4kV 浪涌保护，适配化工车间强电磁干扰环境；

协议兼容性强：同时支持 Profinet、Modbus TCP 等工业协议，可自定义数据映射规则，兼容不同品牌传感器；

高性价比部署：相比更换PLC或传感器，改造成本降低60%，部署周期缩短至1周，投资回报周期＜6个月。

四、行业延伸与技术演进

该方案已在石油炼化、食品灌装等行业推广，未来可结合边缘计算技术实现：

预测性维护：基于压力数据趋势分析，提前预警传感器漂移或管道堵塞，降低非计划停机；

云端协同管理：通过MQTT协议将压力数据上传至工业互联网平台，支持远程监控与多车间数据协同分析。

捷米特 JM-PN-TCP/IP 协议转换网关以标准化协议转换能力，成为工业现场 “协议孤岛” 的破局者，为企业构建全连接、高可靠的自动化监测系统提供核心支撑。
