一、 项目痛点：协议壁垒下的控制延迟与同步失准

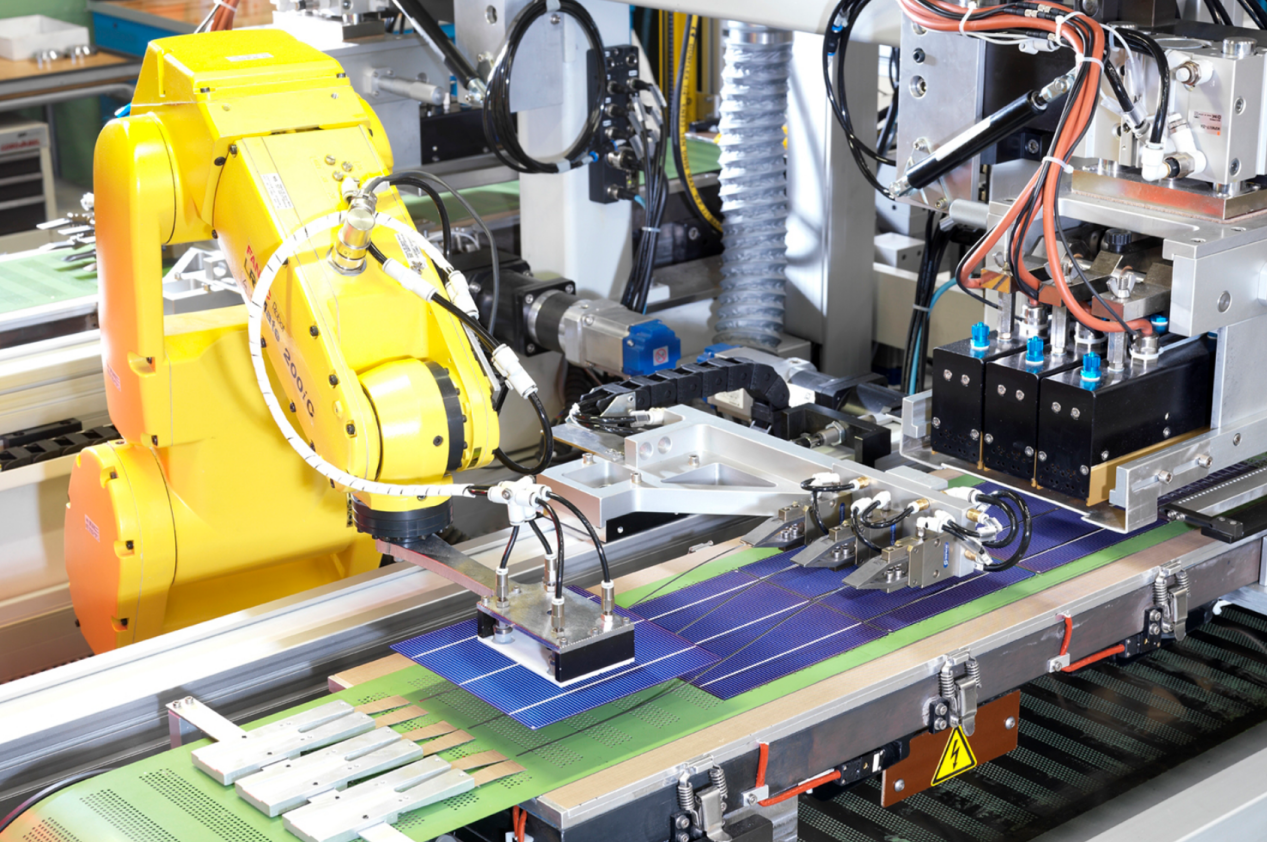

某精密装配自动化生产线需要进行升级改造。其主控制系统采用性能稳定的西门子S7-1200 PLC，基于Profinet工业以太网构建，负责整线的逻辑调度与任务管理。而生产线上的多个精密运动轴，如机械臂、传送带定位模组和旋拧装置，则采用了性能优异且成本效益高的CC-Link协议系列伺服驱动器与电机。

项目面临的核心挑战如下：

1.  协议异构，直接通讯无门：S7-1200的Profinet端口无法直接与CC-Link协议的伺服驱动器对话，如同大脑无法直接指挥说不同语言的肢体。

2.  同步精度要求极高：多个运动轴之间需要实现严格的电子齿轮与电子凸轮同步，要求协同误差在微秒乃至纳秒级别。传统的I/O点控制或模拟量控制方式延迟高、精度差，完全无法满足要求。

3.  系统响应迟缓：非实时的通讯方式导致控制指令与现场反馈存在巨大延迟，不仅影响生产节拍，更在高速运动中易引发设备碰撞或产品损坏。

4.  集成成本与复杂性：若更换所有伺服驱动器以匹配Profinet网络，或将控制核心更换为三菱PLC，都将导致项目成本激增、周期延长，并带来不必要的技术风险。

 二、 解决方案：捷米特JM-PN-CCLK协议转换网关

面对上述痛点，我们引入了捷米特JM-PN-CCLK协议转换网关。这款设备不仅仅是一个简单的协议转换器，更是一个集成了边缘计算能力的智能网关，是实现高精度实时控制的数据采集器与通讯枢纽。

网关功能简介：

   高性能协议桥接：内核集成Profinet和CC-Link协议栈，在硬件层面实现两种高速工业网络的无缝转换。

   纳秒级时序处理：网关内置高性能处理器和实时操作系统，能够处理精确的时钟同步信号，确保数据在两个网络间传输的时序精度，为多轴同步提供底层保障。

   双向数据映射：作为Profinet网络中的智能从站和CC-Link网络中的主站或智能设备站，它能够将西门子PLC的过程数据区与CC-Link伺服驱动器的寄存器进行双向、透明的映射。

   边缘诊断与预处理：作为边缘计算网关，它可以实时监测CC-Link网络上的设备状态，进行初步的数据滤波和报警判断，提前发现异常，减轻主PLC的负担。

 三、 实施过程与清晰的系统拓扑

1. 硬件连接与拓扑重构

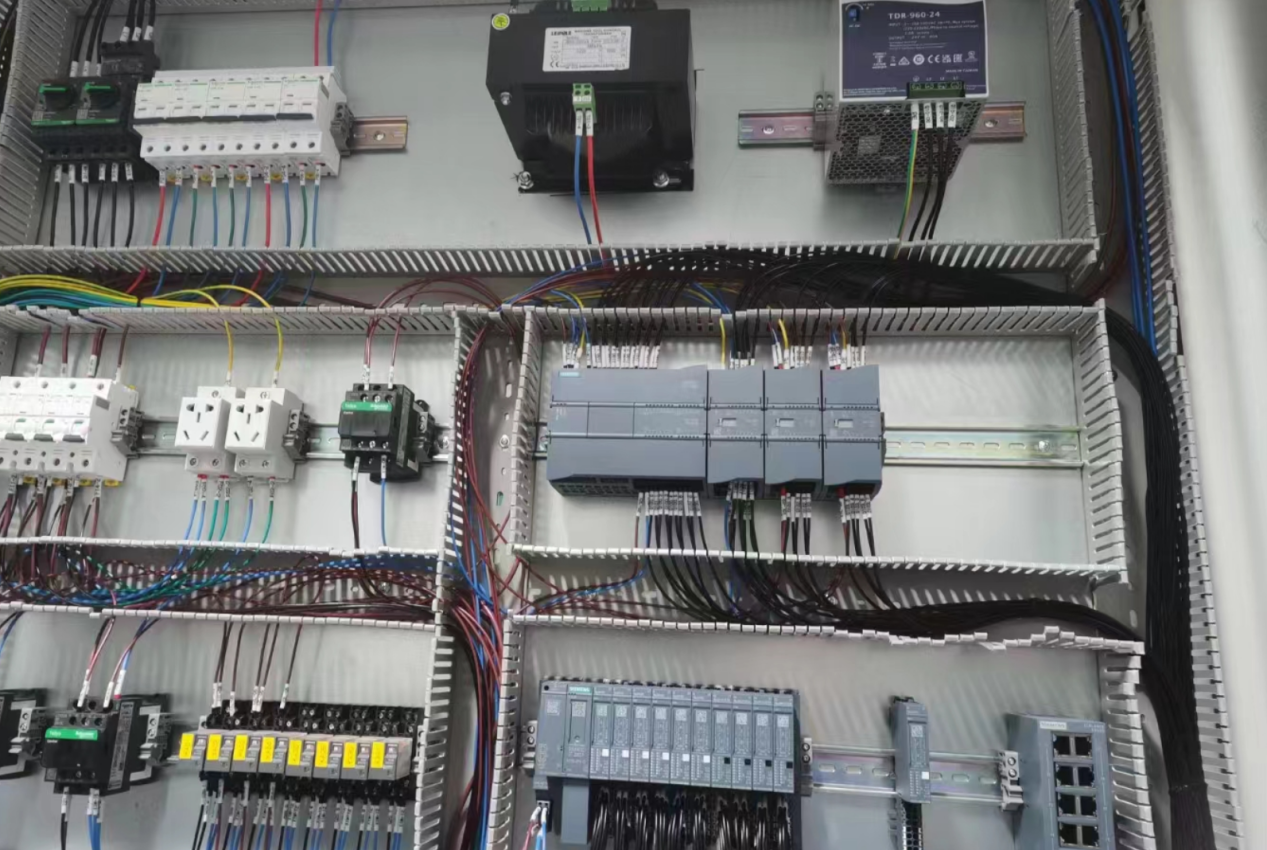

在这个拓扑中，捷米特网关成为了系统的核心枢纽。所有CC-Link伺服驱动器在网关的组织下形成一个同步控制子网，而网关本身则作为S7-1200的一个高速IO设备，完美地融入了Profinet主网络。

2. 软件配置

   西门子侧：在TIA Portal工程软件中，导入捷米特提供的GSDML文件。将网关添加到Profinet IO网络，并根据伺服轴的数量和数据类型，配置好输入/输出模块的大小（例如，每个轴分配32字节输入/32字节输出）。这些地址区域将用于传输控制指令（如目标位置、速度、转矩）和状态反馈（如实际位置、速度、故障代码）。

   网关侧：使用捷米特的专用配置软件，建立精确的数据映射表。将S7-1200输出字节映射到每个CC-Link伺服驱动器的命令寄存器，将每个驱动器的状态寄存器映射到S7-1200的输入字节。

   伺服驱动器侧：在伺服软件中设置站号、通讯参数，并启用同步控制功能（如三菱的SSCNET兼容模式）。PLC通过网关下发的同步指令，能够直接驱动伺服驱动器执行预装的电子凸轮或齿轮同步程序。

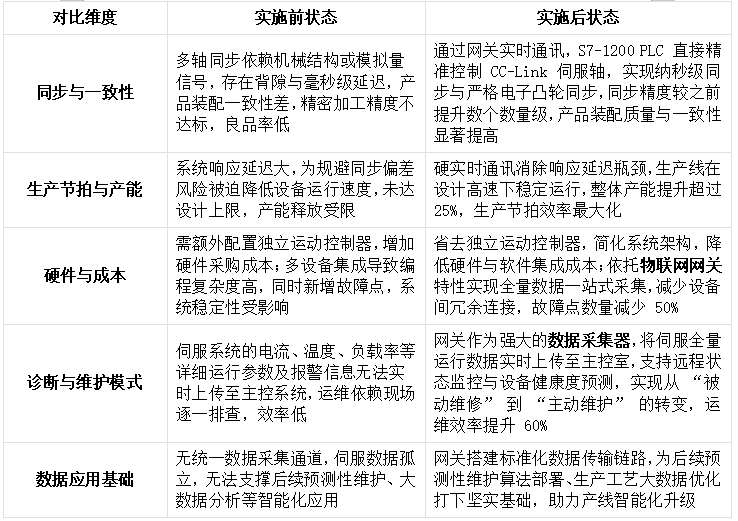

 四、 应用效果与实施前后对比

 五、 行业推广与前景展望

捷米特JM-PN-CCLK网关所展现的高精度协议转换与实时控制能力，是工业网关在运动控制领域的典范应用。以下主流且高速发展的行业，对此有着迫切且广泛的需求：

1.  锂电光伏制造：在极片辊压、分切、卷绕等工序中，对多轴同步张力控制有极高要求。该智能网关能无缝对接不同品牌的PLC与伺服系统，构建高可靠性的闭环张力控制，直接提升电池的一致性良率。

2.  工业机器人与协作机器人：机器人关节内的多伺服电机需要极高的同步性。该方案可用于机器人本体控制器的快速开发，或实现机器人与外部移动平台的精准协同作业。

3.  半导体与电子封装：晶圆传输、引线键合、贴片等设备要求亚微米级的定位精度和纳米级的同步时序。具备边缘计算能力的网关能够处理复杂的轨迹规划指令，并确保执行的实时性。

4.  高端包装与印刷机械：在凹印、柔印设备中，套色精度是关键。该方案能完美解决传统机械长轴带来的问题，实现无轴传动的电子套准，提升印刷质量和设备灵活性。

 六、 总结

在“中国智造”迈向深化应用的今天，打通信息层与控制层的壁垒，实现数据的高频、高精度流动，是构建柔性智能生产线的基石。本项目成功验证了捷米特JM-PN-CCLK作为核心工业网关与边缘计算网关的巨大价值。它超越了简单的协议转换，通过其纳秒级的时序处理能力，赋予了普通PLC控制高端同步伺服系统的能力，实现了“大脑”与“手脚”的精准协同。

它既是确保控制实时性的智能网关，也是汇聚底层数据的数据采集器。这种以标准化、模块化方案解决复杂集成问题的能力，使得它成为自动化工程师手中一把强大的“利器”。展望未来，随着新能源、半导体、机器人等战略新兴行业的飞速发展，对高精度运动控制的需求将愈发旺盛。此类高性能物联网网关 必将扮演越来越重要的角色，成为驱动制造业数字化转型与智能化升级的关键支撑技术。

《具体内容配置过程及其他相关咨询请与武工留言交流》
