一 案例背景

modbus rtu转Ethernet/ip协议网关在当下蓬勃发展的智能工厂领域，工业自动化生产线的高效协同至关重要。某知名 3C 产品制造企业打造的智能工厂中，生产线上的设备种类繁多、品牌各异。自动化装配设备多采用 modbus rtu 协议，通信方式较为传统，数据传输速率难以满足高速生产需求。而工厂的生产管理系统基于 Ethernet/ip协议，由西门子 S7-1500 系列 PLC 作为核心控制单元，旨在实现对整个生产线的集中管控与实时调度。不同协议设备间通信不畅，导致生产线上各环节协同效率低下，设备故障率升高，产品不良率居高不下，严重影响企业的生产效率与市场竞争力。

二 硬件配置

1. 自动化装配设备：选用发那科的智能装配机器人，该机器人重复定位精度可达 ±0.02mm，具备高精度、高速度的装配能力。其通过 modbus rtu 协议与外部设备进行数据交互，拥有 RS485 通信接口，可实时反馈装配进度、设备状态等信息。例如，modbus rtu转Ethernet/ip协议网关能精确控制装配扭矩在 0.1 - 10N・m 范围内。

2. 生产管理系统核心控制器：西门子 S7-1500 系列 PLC，其 CPU 运算性能强大，处理能力可达 1ns/bit，拥有多个 PROFINET 接口，支持高速工业以太网通信。可实现对生产线上各类设备的集中管控与调度，具备丰富的功能模块，能满足复杂生产流程的控制需求。

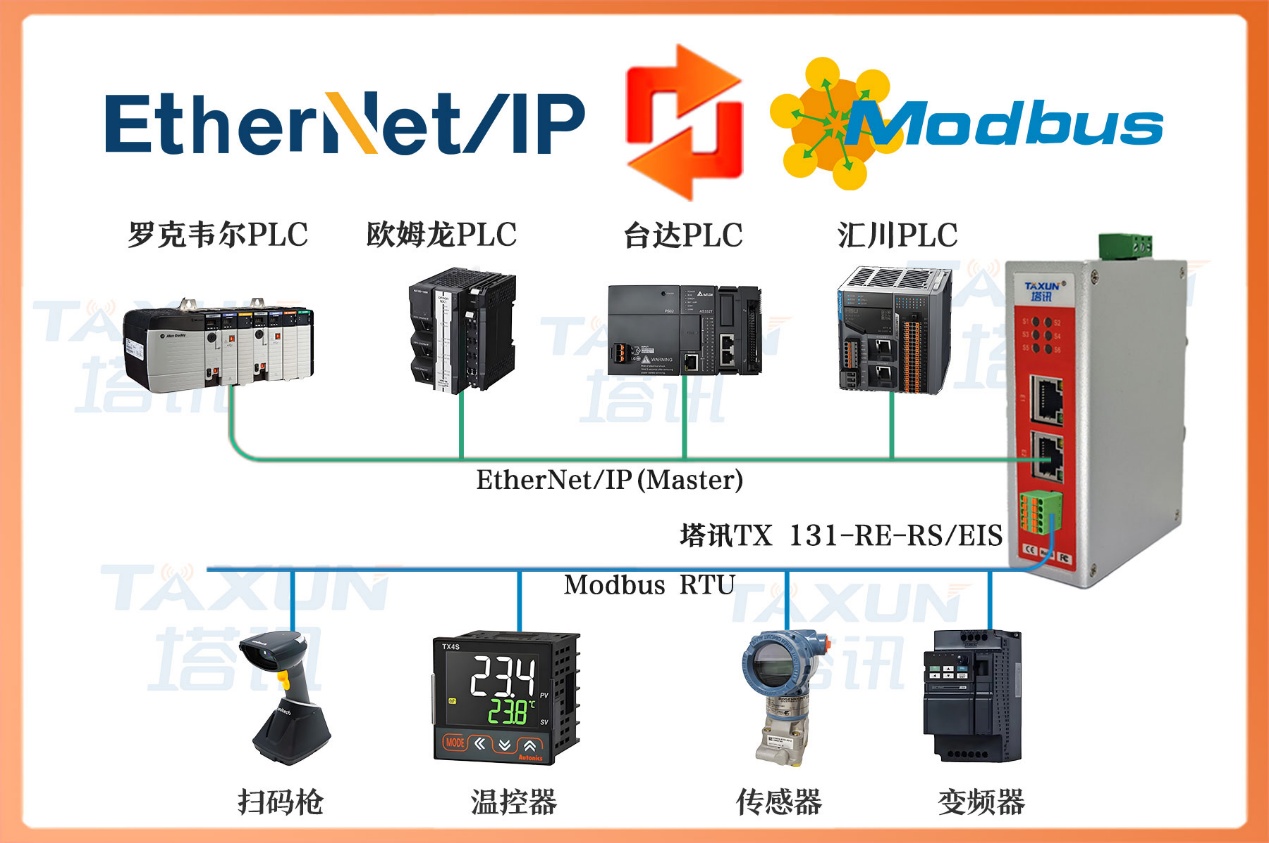

3. 协议转换网关：塔讯 TX 131-RE-RS/EIS 网关，Ethernet/ip 接口支持工业级网络通信，抗干扰能力强；RS485 接口符合工业标准，可稳定连接 modbus rtu 设备。

三 操作步骤

1. 硬件连接

· 将 塔讯TX 131-RE-RS/EIS 网关的 Ethernet/ip 接口通过工业级网线与西门子 S7-1500 PLC 的 PROFINET 接口稳固连接，确保网线质量良好，符合工业环境要求，保障数据传输的可靠性与稳定性。

· 使用 RS485 线缆将网关与发那科智能装配机器人的 RS485 接口准确连接，注意线缆屏蔽层的正确处理，减少电磁干扰对通信的影响。

2. 软件配置 - PLC 端

· 打开西门子 TIA Portal 软件，创建或打开对应的项目工程。

· 在项目树中选择 “设备与网络” 选项，进入设备添加界面。

· 点击 “添加新设备” 按钮，在设备列表中找到 TX 131-RE-RS/EIS 网关设备，并添加到项目中。

· 选中Ethernet/ip转modbus rtu网关设备，进入属性设置页面，详细设置其在 Ethernet/ip 网络中的 IP 地址（如 192.168.2.100）、子网掩码（255.255.255.0）等参数，确保与工厂网络环境一致。

3. 软件配置 - 机器人端

· 进入Ethernet/ip转modbus rtu网关的 modbus rtu 配置界面，依据发那科智能装配机器人的通信规范，精准设置波特率（如 19200bps）、数据格式（8 位数据位、1 位停止位、无校验）、从站地址（例如 2）等参数。

· 在寄存器映射设置区域，细致映射需要读取和写入的寄存器地址，如机器人的当前位置对应的寄存器地址 30001、工作模式对应的 30002、故障代码对应的 30003 等寄存器，以便实现对机器人的远程控制与状态监测。

通过modbus rtu转Ethernet/ip协议网关这样的配置，西门子 S7-1500 PLC 能够借助塔讯 TX 131-RE-RS/EIS 网关，实时获取发那科智能装配机器人的运行数据，并根据生产任务对机器人下达控制指令。生产线上的设备实现了高效协同，生产效率大幅提升，产品不良率降低了 30%，为企业带来了显著的经济效益与市场竞争力。
