VI 说明

• 程序框图 VI

• • 功能：搭建 PID 控制的逻辑架构，实现 PV 与 SP 的比较、PID 运算、超限判断及报警触发等功能，是系统的 “大脑”，控制各模块协同工作。

  • 使用场合：在 LabVIEW 开发环境中，用于设计和调试带报警的 PID 控制系统的底层逻辑，为前面板的交互和显示提供数据与逻辑支持。

  • 特点：以图形化编程方式，直观呈现控制流程与逻辑关系，便于工程师理解和修改控制算法与报警规则。

  • 使用注意事项：需确保各模块（如比较函数、PID 计算模块、报警逻辑模块）的连接正确，参数（如 PID 增益、高低限阈值）设置符合控制需求，避免逻辑错误导致控制失准或报警异常。

  • 与类似功能对比：相比纯代码实现的 PID 控制逻辑，图形化的程序框图更直观，降低了编程门槛，便于快速搭建和调试系统；而代码实现可能在复杂算法优化上更灵活，但开发周期通常更长。

• 前面板 VI

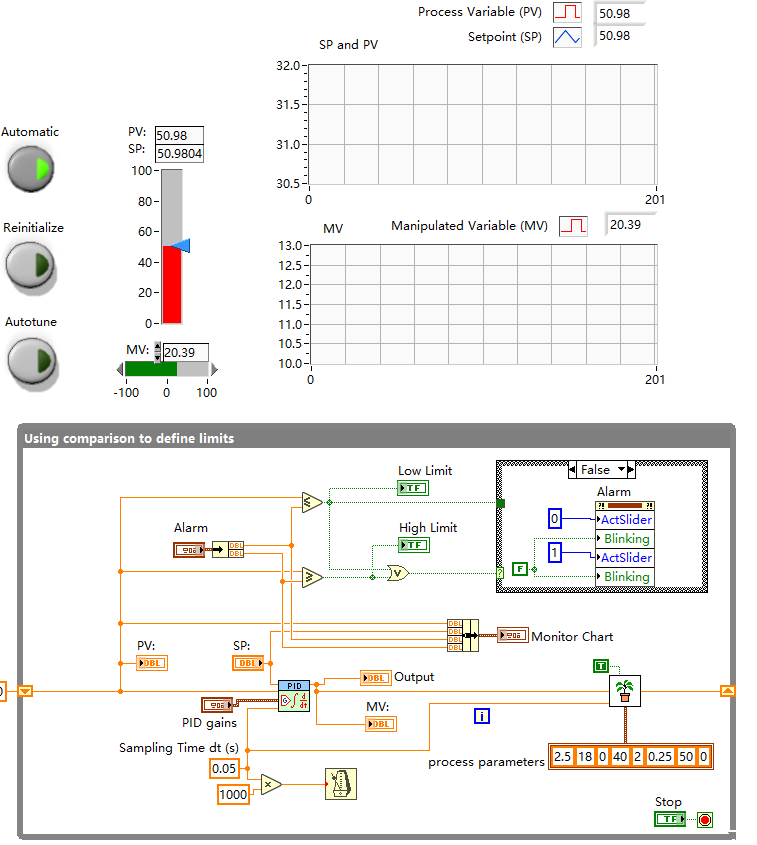

• • 功能：作为人机交互界面，显示 PV、SP、MV（操纵变量）等参数，提供高低限设置滑块、PID 增益调节控件，以及监控曲线和报警指示，让工程师能实时观测和调整系统。

  • 使用场合：在系统运行时，供操作人员或调试人员监控系统状态、修改控制参数与报警阈值，是与用户交互的窗口。

  • 特点：界面直观，参数显示与调节便捷，报警指示清晰，能快速反馈系统状态变化。

  • 使用注意事项：操作时需注意参数调整的范围和步长，避免因误操作导致参数超出合理区间，影响系统运行；同时要关注报警指示，及时响应超限情况。

  • 与类似功能对比：相较于纯文本式的监控界面，图形化的前面板更易理解，曲线显示能直观呈现数据变化趋势，参数调节控件操作更简便；而文本界面可能在数据精度显示上更详细，但交互性和可视化效果较差。
