概念说明

• 裁剪平面：在 3D 图形学中，通过平面方程 \(A X + B Y + C Z + D = 0\) 定义的平面，可对 3D 场景进行切割，决定哪些部分显示、哪些部分被裁剪，用于控制 3D 视图的显示范围与效果。

• 纹理映射：将 2D 图像（纹理）贴到 3D 对象表面，增强 3D 对象的细节与真实感，使虚拟物体更贴近现实外观。

VI 说明

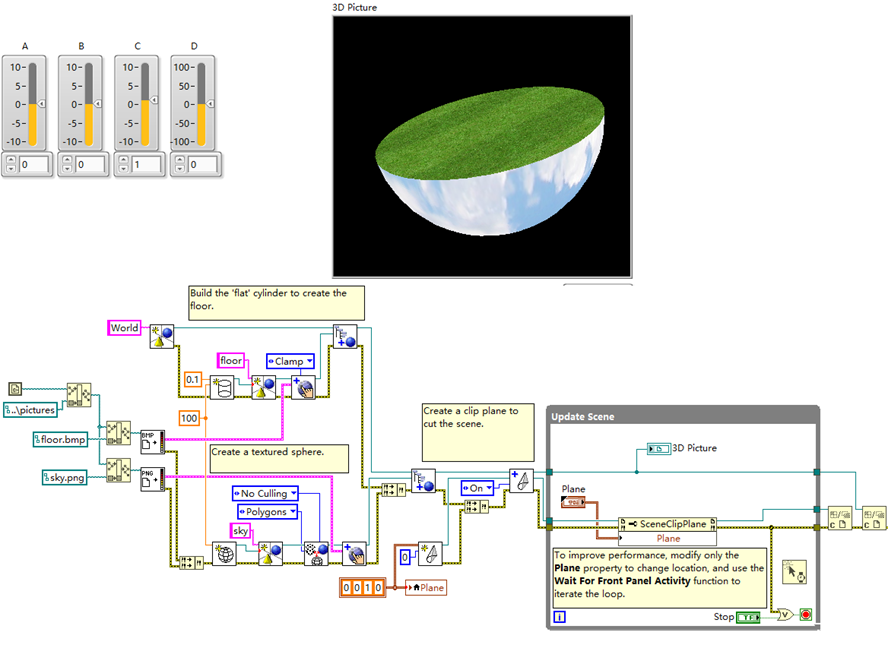

• 构建地板与球体等 3D 对象的 VI

• • 功能：创建带纹理的 “地板”（扁平圆柱体）和 “天空”（带纹理的球体），为 3D 场景提供基础元素。

  • 使用场合：需构建包含地面、天空等基础 3D 元素的场景，如简单虚拟环境模拟。

  • 特点：通过纹理映射让基础几何图形更具真实感，操作相对简洁，可快速搭建场景雏形。

  • 使用注意事项：确保纹理图片路径正确，避免因路径问题导致纹理无法加载；调整几何图形参数时，需注意与后续裁剪平面等元素的协调性。

  • 类似功能对比：与纯几何图形生成功能相比，增加了纹理映射，使视觉效果更优，但操作步骤稍多；与复杂 3D 模型导入功能相比，更适合快速搭建简单场景，灵活性高但精细度不足。

• 裁剪平面控制与场景更新 VI

• • 功能：创建裁剪平面，通过调整平面方程参数（A、B、C、D）切割 3D 场景，并实现场景的动态更新显示。

  • 使用场合：需要对 3D 场景进行交互式切割，观察不同平面位置下场景显示效果，如 3D 数据可视化中特定截面查看。

  • 特点：支持实时调整裁剪平面参数，能直观看到场景切割变化；采用 Wait For Front Panel Activity 函数迭代循环，提升性能，避免无意义的资源消耗。

  • 使用注意事项：调整平面参数时，需理解参数对平面位置和方向的影响（基于平面方程原理），以便精准控制裁剪效果；停止 VI 时，需确保循环正常终止，避免程序异常。

  • 类似功能对比：与传统固定裁剪方式相比，交互性强，可动态调整；与其他 3D 场景动态更新方式相比，针对裁剪平面场景优化了性能，更高效。
