RS485 HUB集线器的画法 点击：26 | 回复：4



cocovsyou


  • 精华：0帖
  • 求助：0帖
  • 帖子：31帖 | 44回
  • 年度积分：41
  • 历史总积分：210
  • 注册：2014年12月27日
发表于：2025-09-20 15:04:52
楼主

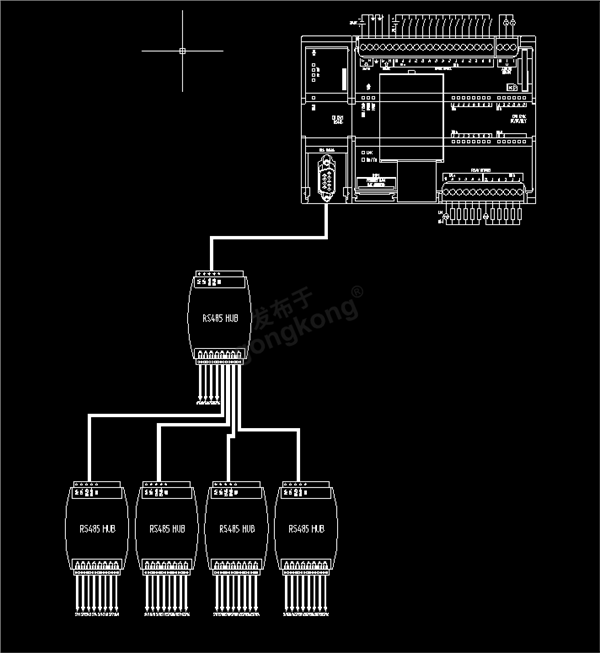

三十多个modbus RTU从站设备的RS485接口用RS485 HUB集线器接到1200PLC的RS485接口上，这样画对吗：32个从站用了4个集线器，最后这四个HUB再和另外四个从站的RS485再占用第五个集线器，最后再由第五个集线器统一接入到PLC的RS485接口上。微信图片_20250920091301_2_5.png

分享到：
收藏 邀请回答 回复楼主 举报


楼主最近还看过

robingsion

  • [版主]
  • 精华：21帖
  • 求助：71帖
  • 帖子：1993帖 | 3739回
  • 年度积分：72
  • 历史总积分：60350
  • 注册：2011年4月11日
发表于：2025-09-20 21:15:31
1楼

我只用过10个以内的从站，采用手拉手的方式。

回复 引用 举报

回复本条



IM野马

  • 精华：0帖
  • 求助：0帖
  • 帖子：0帖 | 13回
  • 年度积分：0
  • 历史总积分：378
  • 注册：2013年1月06日
发表于：2025-09-20 23:00:33
2楼

我觉得用网线更好一点，坐等大神。

回复 引用 举报

回复本条



爱学的小孩

  • 精华：0帖
  • 求助：0帖
  • 帖子：7帖 | 601回
  • 年度积分：83
  • 历史总积分：2240
  • 注册：2013年4月20日
发表于：2025-09-21 14:01:32
3楼

画的挺好


回复 引用 举报

回复本条



请叫我王老湿

  • [版主]
  • 精华：0帖
  • 求助：0帖
  • 帖子：629帖 | 9037回
  • 年度积分：32
  • 历史总积分：366751
  • 注册：2011年4月25日
发表于：2025-09-21 15:27:56
4楼

通信一掉搞死人
