案例背景

在电子制造行业，SMT（表面贴装技术）生产线的高效运行对于提高生产效率和产品质量至关重要。某电子制造企业的 SMT 生产线前段，如锡膏印刷机、SPI（锡膏厚度检测仪）等设备采用了基于 ProfiNet 主站的西门子 S7 - 1200 系列 PLC 进行控制，以确保印刷和检测的精度。而生产线后段，如贴片机、回流焊炉等设备采用了基于 Ethernet/IP 主站的三菱 FX5U 系列 PLC 进行控制，以实现高速贴片和焊接。不同协议的 PLC 导致生产线前后段之间的数据无法实时交互，生产节奏难以协调，影响了整个 SMT 生产线的效率。为了提高生产线的协同性和效率，企业引入了塔讯 TX 161 - RE - EIS/PNS 网关进行 ProfiNet 转 Ethernet/IP 的协议转换。

设备参数

· 西门子 S7 - 1200 系列 PLC：型号为 CPU 1215C DC/DC/DC，支持 ProfiNet 协议，具有较高的性价比和稳定的性能，能够满足 SMT 生产线前段设备的控制需求。

· 三菱 FX5U 系列 PLC：型号为 FX5U - 32MT/ES，作为 Ethernet/IP 主站，具备快速的数据处理能力和灵活的编程功能，可实现 SMT 生产线后段设备的高效控制。

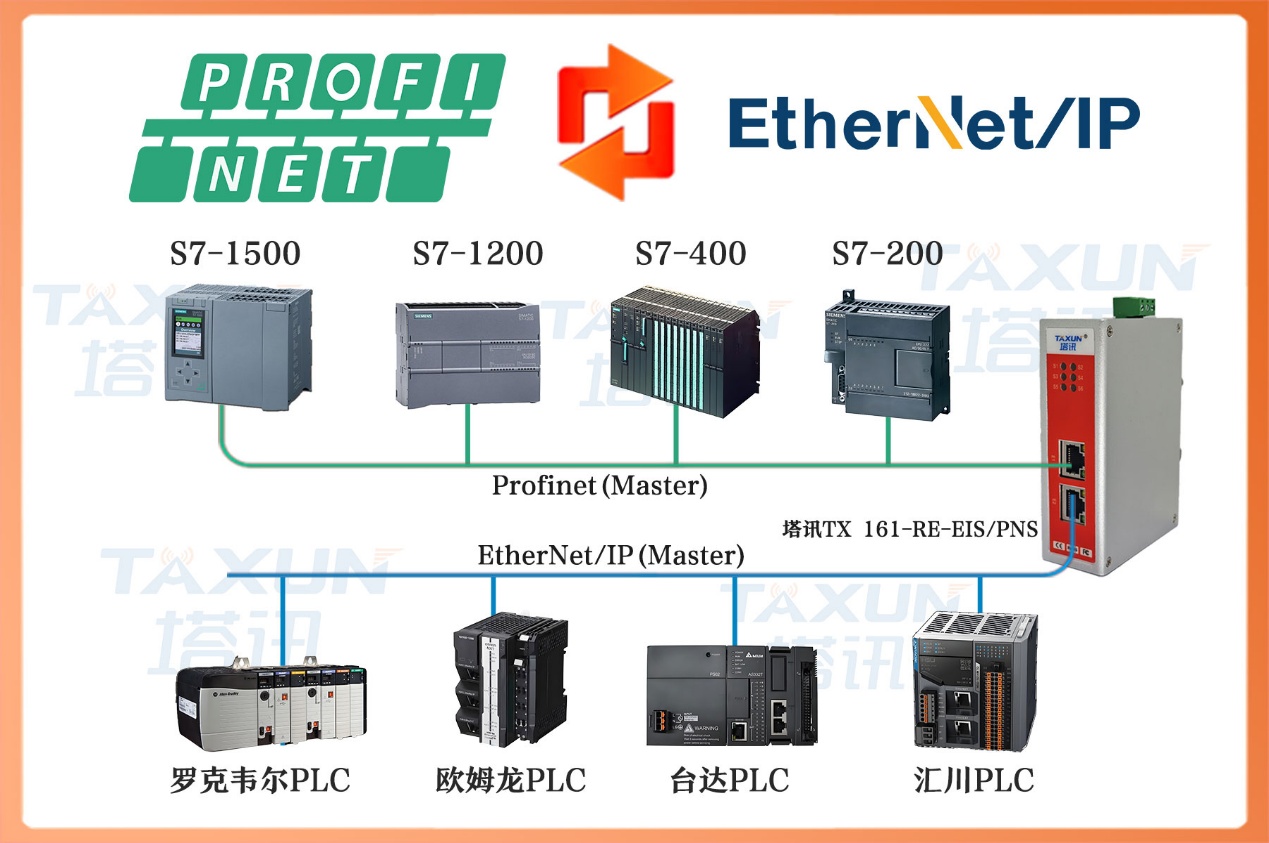

· 塔讯 TX 161 - RE - EIS/PNS 网关：能够实现 ProfiNet 从站转 Ethernet/IP 从站的协议转换，保证数据在不同协议设备之间的快速、准确传输。

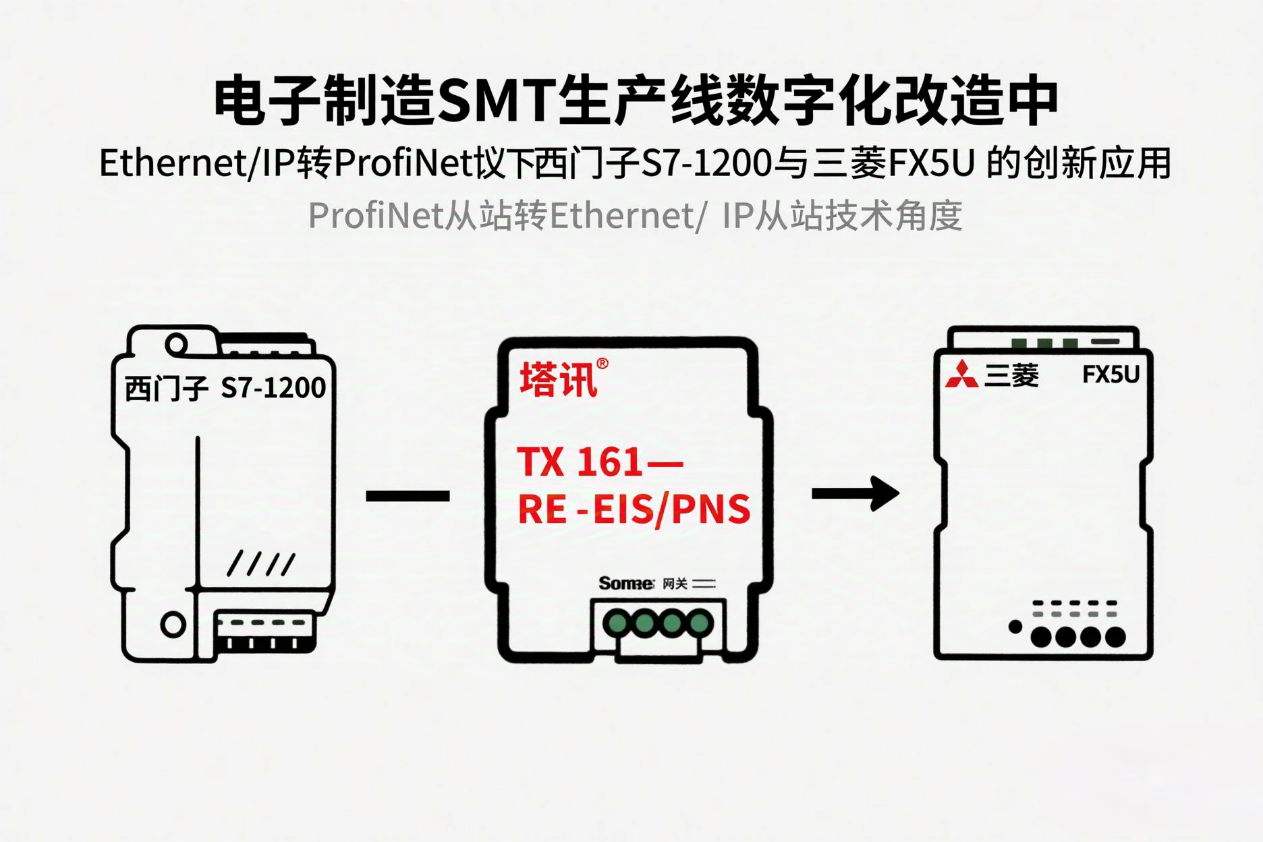

硬件连接

将塔讯 TX 161 - RE - EIS/PNS 网关的 ProfiNet 端口通过屏蔽网线连接到西门子 S7 - 1200 PLC 的 ProfiNet 接口，以减少电磁干扰对通信的影响。同时，将网关的 Ethernet/IP 端口连接到三菱 FX5U 系列 PLC 的 Ethernet/IP 接口。为网关提供稳定的电源供应，并进行合理的接地处理，确保设备在复杂的电子制造环境中稳定运行。

软件配置

· 西门子 S7 - 1200 PLC（ProfiNet 主站）配置：打开西门子 TIA Portal 编程软件，新建项目并选择 CPU 1215C DC/DC/DC PLC。在项目中添加 ProfiNet 设备，导入塔讯Ethernet/IP转ProfiNet网关的 GSD 文件。设置 PLC 与网关之间的 ProfiNet 通信参数，如 IP 地址、子网掩码等。在硬件组态中，对网关进行配置，根据 SMT 生产线前段的生产需求，设置输入输出数据区。例如，将输入数据区的一部分用于接收贴片机的生产进度信息，输出数据区的一部分用于发送锡膏印刷机的控制指令。

· 三菱 FX5U 系列 PLC（Ethernet/IP 主站）配置：使用三菱 GX Works3 编程软件，创建新项目并选择 FX5U - 32MT/ES PLC。在项目中添加 Ethernet/IP 设备，导入塔讯网关的设备描述文件。设置 PLC 与网关之间的 Ethernet/IP 通信参数，如 IP 地址、端口号等。在硬件配置中，对网关进行组态，确定输入输出数据映射关系。比如，将回流焊炉的温度数据映射到输入寄存器，将 SPI 检测结果映射到输出寄存器。

· 塔讯 TX 161 - RE - EIS/PNS 网关配置：使用塔讯网关配置软件，新建工程并选择 TX 161 - RE - EIS/PNS 网关。在 ProfiNet 设置中，配置与西门子 PLC 相同的网络参数，确保与 ProfiNet 网络的通信正常。同时，设置输入输出数据长度，与西门子 PLC 中设置的数据区一致。在 Ethernet/IP 设置中，配置与三菱 PLC 相同的网络参数，设置输入输出数据长度与三菱 PLC 中的数据映射关系对应。完成配置后，将配置下载到Ethernet/IP转ProfiNet网关。

测试与验证

配置完成后，进行严格的测试。首先，在西门子 PLC 中编写测试程序，向网关发送印刷参数调整指令，检查三菱 PLC 是否能够正确接收并控制贴片机和回流焊炉的运行。然后，在三菱 PLC 中编写测试程序，向网关发送后段设备的故障信息，验证西门子 PLC 是否能够及时接收并采取相应的措施。同时，模拟生产线的高速运行情况，测试 ProfiNet 转 Ethernet/IP 通信的实时性和稳定性。

总结

通过塔讯 TX 161 - RE - EIS/PNS 网关实现 ProfiNet 转 Ethernet/IP 的协议转换，电子制造企业的 SMT 生产线实现了前后段设备之间的数据实时交互和生产节奏的协调。生产线的效率得到了显著提高，产品质量也更加稳定。例如，当 SPI 检测到锡膏印刷质量问题时，贴片机能够及时调整贴片位置和速度，回流焊炉能够根据检测结果调整温度曲线。这为企业带来了更高的生产效益和市场竞争力。
