一、背景与需求

随着工业自动化向网络化、智能化发展，传统Modbus RTU设备（如PLC、传感器、仪表、流量计等）的联网需求日益迫切。然而，Modbus RTU基于RS-485物理层，存在传输距离短（理论1200米）、组网复杂、无法直接接入以太网等问题。Modbus RTU转Modbus TCP协议 塔讯TX 131-RE-RS/TCP网关通过协议转换，将串口设备无缝接入工业以太网，实现设备数据的远程监控和集成管理。

典型场景：

· 工厂需将分散的RTU设备（如温控表、流量计）接入SCADA系统；

· 老旧设备升级，实现Modbus RTU与上位机（如WinCC、组态王）的TCP通信；

· 跨区域设备数据汇聚至云平台，支持MES/ERP系统集成。

二、塔讯Modbus RTU转Modbus TCP网关核心功能

1. 协议透明转换：支持TCP与RTU双向转换，自动处理数据帧格式差异；

2. 多主站支持：允许TCP端同时响应多个客户端请求；

3. 灵活配置：支持静态IP或DHCP，波特率、数据位、停止位可调；

4. 工业级设计：宽温工作（-45℃~85℃），EMC抗干扰，导轨安装；

5. 安全增强：IP白名单、端口过滤，保障工业网络安全性。

三、配置案例：水处理厂设备联网项目

项目背景：某水处理厂需将6台Modbus RTU流量计（RS-485接口）数据接入中央监控平台，平台基于Modbus TCP协议开发，部署在厂区控制室（距离设备区约800米）。

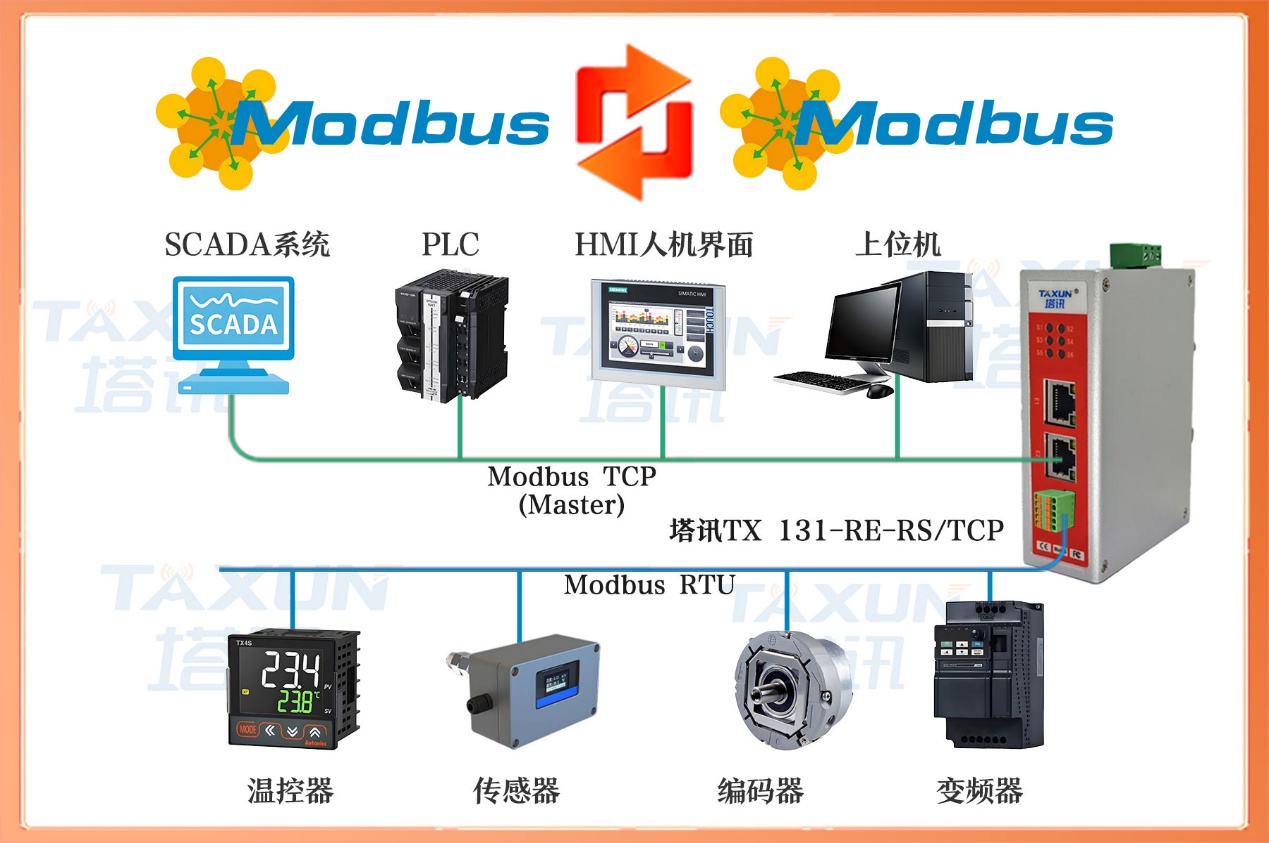

塔讯Modbus RTU转Modbus TCP双向转换网关TX 131-RE-RS/TCP硬件拓扑图：

配置步骤：

1. Modbus TCP转Modbus RTU网关硬件连接

o 将6台流量计的RS-485接口并联，接入Modbus TCP与Modbus RTU双向转换网关的RS-485端子（A+/B-），终端电阻拨码开关设为ON；

o 网关LAN口通过网线连接交换机，交换机接入厂区环网。

2. Modbus TCP转Modbus RTU网关参数设置
通过Web界面（默认IP 192.168.1.100）配置：

o 网络参数：静态IP 192.168.5.10，子网掩码255.255.255.0；

o 串口参数：波特率9600bps，8数据位，1停止位，无校验；

o 设备映射：设置从站地址1~6，对应TCP端寄存器地址段40001~40006（保持寄存器）。

3. Modbus TCP转Modbus RTU网关服务器端配置
在监控平台添加Modbus TCP设备：

o IP地址：192.168.5.10，端口502；

o 读取指令：功能码03（读保持寄存器），起始地址40001，数据长度6。

4. 功能验证

o 使用Modbus Poll工具模拟TCP客户端，发送请求帧：00 01 00 00 00 06 01 03 00 00 00 06；

o 确认返回数据包含6台流量计的实时值（如00 01 00 00 00 0F 01 03 0C 00 12 00 34 ...）。

四、关键问题与优化方案

1. 从站响应超时
现象：TCP端偶发数据延迟。
原因：RS-485总线轮询间隔过短，部分设备响应慢。
解决：调整网关轮询周期为200ms，启用“失败重试”机制（重试3次）。

2. TCP连接数限制
现象：多客户端并发访问时连接中断。
优化：开启网关“多会话模式”，最大支持32个TCP连接。

3. 数据断点续传
需求：网络波动时保障数据完整性。
方案：启用网关缓存功能，存储最近1000条记录，网络恢复后自动补传。

五、扩展应用场景

1. 智能仓储系统
将堆垛机、输送带的Modbus RTU控制器接入WMS系统，实现任务指令实时下发与状态监控。

2. 能源监控平台
整合电表、水表的RTU数据，通过MQTT+Modbus TCP转发至云端，生成能耗分析报表。

3. 风电远程运维
在风机塔筒部署网关，将变桨系统、油温传感器的数据经4G网络传输至运维中心。

六、总结

塔讯Modbus RTU转Modbus TCP协议 TX 131-RE-RS/TCP网关通过轻量化协议转换，有效解决了工业现场设备联网的最后一公里问题。其配置灵活性与工业级可靠性，使其成为传统设备智能化改造的关键组件。未来，随着OPC UA、TSN等技术的融合，此类网关将进一步向边缘计算节点演进，支撑工业物联网的深化应用。

注：实际配置需结合设备手册与网络环境调整参数，建议通过塔讯官方配置软件进行批量部署与诊断。
