工业自动化中的协议转换：Modbus RTU转Profinet网关在涡街流量计与西门子PLC通信中的应用

在工业自动化领域，实现不同协议设备间的无缝通信是提升生产效率的关键。当涡街液体流量计这类高精度仪表需要与西门子PLC的Profinet网络对接时，Modbus RTU转Profinet网关便成为了一座“翻译桥梁”，将两种语言不通的设备转化为可协作的整体。

涡街流量计通常采用Modbus RTU协议，这是一种基于串行通信的工业标准，适合点对点数据传输。而西门子S7-1200/1500等PLC的Profinet网络则是基于以太网的实时通信协议，两者如同使用不同方言的工人，无法直接对话。通过网关的协议转换，流量计的瞬时流量数据（如每小时10立方米）能实时传输至PLC，为控制系统提供决策依据。

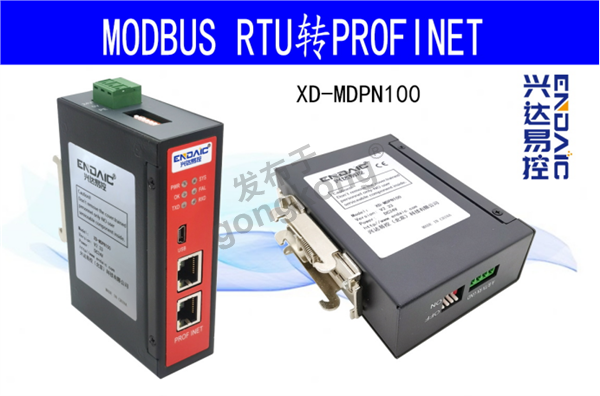

以兴达易控的Modbus转Profinet网关（如XD-MDPN100型号）为例，其硬件部署分为三步：

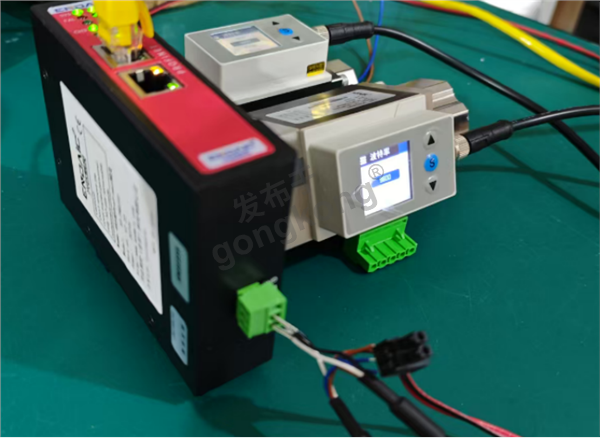

物理连接：Modbus RTU转Profinet网关的Modbus端通过RS485接口与涡街流量计相连，Profinet端则接入PLC的网口。流量计的安装需满足水平管道、前后直管段等条件，确保测量精度。

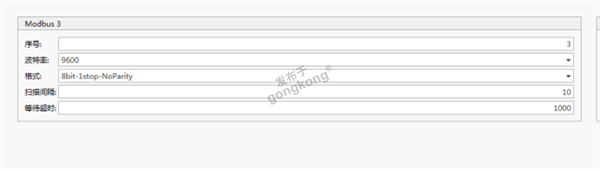

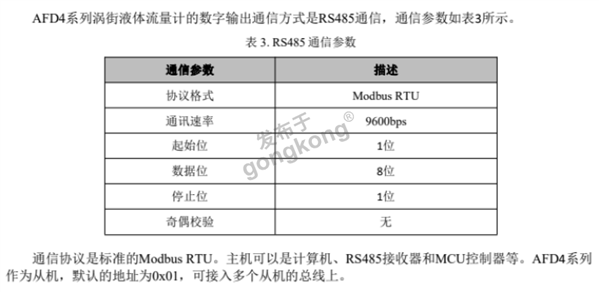

参数匹配：在Modbus RTU转Profinet网关配置软件中，需设定Modbus RTU的通信格式（如9600波特率、8数据位、1停止位），并与流量计的寄存器地址对齐。

例如，瞬时流量存储在寄存器40000中。

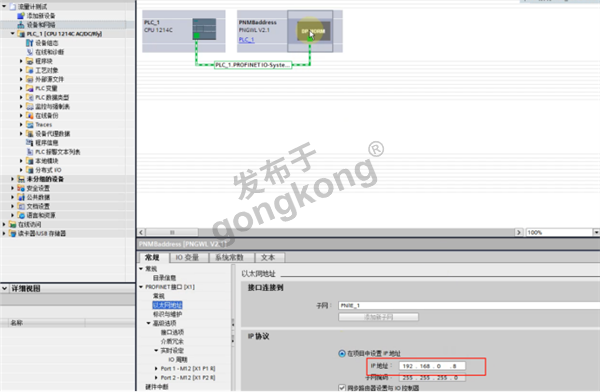

网络集成：将Modbus RTU转Profinet网关的GSD文件导入西门子博图软件，PLC会将其识别为一个Profinet从站，分配IP地址（如192.168.0.8）并映射数据到指定DB块（如DB6）。

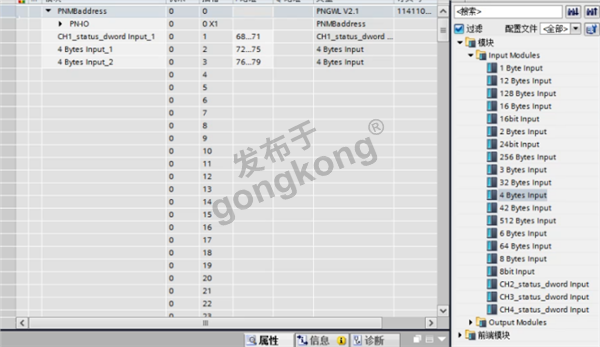

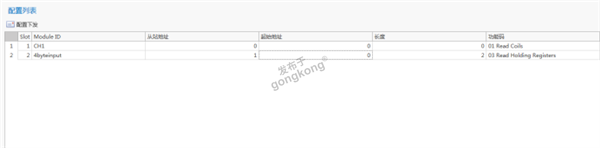

添加数据映射

下载组态配置到plc

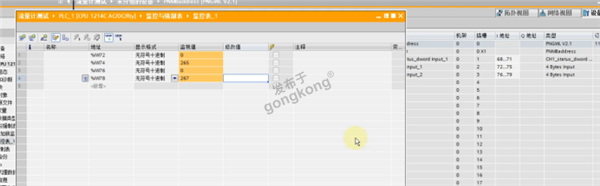

最后创建监控表监控流量计数据

Modbus RTU转Profinet网关不仅解决了异构网络通信的难题，更通过标准化数据流，让流量计这类“专业测量员”与PLC“大脑”高效协作。从硬件选型到软件配置，每一步都需兼顾技术细节与现场需求，最终实现流量数据的“无缝搬运”，为智能制造提供坚实的数据基石。
