案例背景

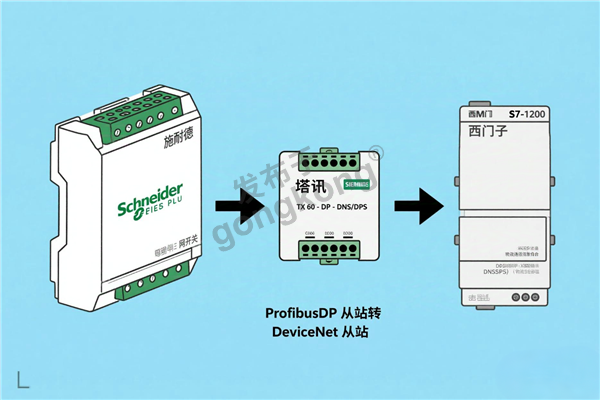

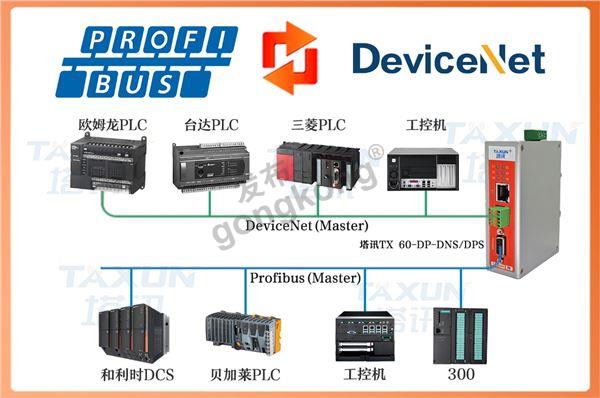

DeviceNet转 ProfibusDP网关在物流仓储中心的自动化程度不断提升，众多设备协同作业。某大型物流仓库，其货物分拣区由西门子 S7 - 1200 系列 PLC 通过 Profibus DP 主站控制，连接着电机驱动器、分拣设备等；而仓库的整体管理系统则依赖基于 DeviceNet 协议的施耐德 Quantum 系列 PLC 作为主站。不同协议 PLC 间通信不畅，导致货物分拣、运输效率低下，难以满足日益增长的物流需求。为提升物流仓储中心的运作效率，引入塔讯 TX 60 - DP - DNS/DPS 协议总线网关，实现不同协议 PLC 的互联互通。

设备参数

· DeviceNet 主站 PLC：施耐德 Quantum 系列 PLC，运算能力强，通信功能丰富，可对物流仓储系统进行高效管理。支持 DeviceNet 网络，能稳定连接各类从站设备，确保仓库管理系统的稳定运行。

· Profibus DP 主站 PLC：西门子 S7 - 1200 系列 PLC，具有较高的性价比和灵活的扩展性。在物流仓储的分拣区，负责对电机驱动器、分拣设备等进行精确控制，实现货物的快速分拣与运输。

· 塔讯 TX 60 - DP - DNS/DPS 网关：具备高速数据传输能力，可快速处理大量数据，满足物流仓储行业对实时性的严格要求。能适应仓库复杂的电磁环境，保障通信稳定，确保数据在不同协议 PLC 间准确、及时传输。

配置过程

1. 硬件连接

· 将电机驱动器、分拣设备连接到西门子 S7 - 1200 系列 PLC 的 Profibus DP 主站端口。接着，把塔讯DeviceNet转 ProfibusDP网关的 Profibus DP 从站端口与西门子 S7 - 1200 系列 PLC 相连，保证连接可靠，避免信号干扰。

· 将网关的 DeviceNet 从站端口接入施耐德 Quantum 系列 PLC 的 DeviceNet 接口，完成硬件连接，构建起通信的物理通道。

2. Profibus DP 主站 PLC 配置

· 在西门子的 TIA Portal 软件中，对 S7 - 1200 系列 PLC 进行硬件组态，添加塔讯DeviceNet转 ProfibusDP网关作为 Profibus DP 从站设备，并设置从站地址，例如设为 7。

· 定义与网关通信的数据区域，将电机驱动器的运行状态、分拣设备的分拣结果等数据映射到相应的数据区，以便传输给 DeviceNet 主站 PLC。

3. DeviceNet 主站 PLC 配置

· 在施耐德的 Unity Pro 软件中，对 Quantum 系列 PLC 进行 DeviceNet 网络配置，添加DeviceNet转 ProfibusDP塔讯网关作为 DeviceNet 从站设备，设置站号为 25。

· 定义与网关通信的数据标签，与 Profibus DP 主站 PLC 侧的数据区域相对应，实现数据的准确交互。

4. 网关配置

· 利用串口线连接电脑与DeviceNet转 ProfibusDP网关配置端口，启动Profibus DP转 DeviceNet塔讯配置软件。

· 设置网关的 Profibus DP 从站参数，与西门子 S7 - 1200 系列 PLC 的 Profibus DP 主站参数一致，包括波特率、奇偶校验等。

· 配置 DeviceNet 从站参数，与施耐德 Quantum 系列 PLC 的 DeviceNet 网络参数匹配。

· 进行数据映射，将西门子 PLC 侧的 Profibus DP 数据与施耐德 PLC 侧的 DeviceNet 数据进行关联，确保电机运行、分拣结果等数据能准确传输，达成Profibus DP转 DeviceNet 的数据流通。

案例总结

通过使用塔讯 TX 60 - DP - DNS/DPS 协议总线网关，成功实现了物流仓储中心中 Profibus DP 主站 PLC（西门子 S7 - 1200 系列）与 DeviceNet 主站 PLC（施耐德 Quantum 系列）的通信连接。在实际运行中，大大提高了货物分拣和运输效率，提升了物流仓储中心的整体运作水平。配置过程中，充分做好前期准备工作，严格按照步骤操作，确保了配置的顺利进行。该案例为物流仓储行业解决不同协议 PLC 通信问题提供有效参考方案，具有广泛应用前景，借助 Profibus DP 转 DeviceNet 的功能，有效推动了物流仓储自动化进程，满足了现代物流高效运作的需求。
