一、行业痛点与需求

在现代制造业中,机床的自动化控制和生产管理信息化是提高生产效率、降低生产成本的关键。然而,传统的松下FP-X系列PLC由于没有自带网口,无法直接与以太网连接,这使得机床的远程监控、程序更新和数据采集变得极为不便。工厂设备的信息化需求日益增长,设备网络监控和生产管理的自动化程度亟待提升。为了突破这一瓶颈,远创智控的YC8000-FP PLC以太网模块应运而生,它为松下FP-X系列PLC提供了以太网通信能力,解决了PLC与上位机、触摸屏之间的通信难题。


二、项目背景

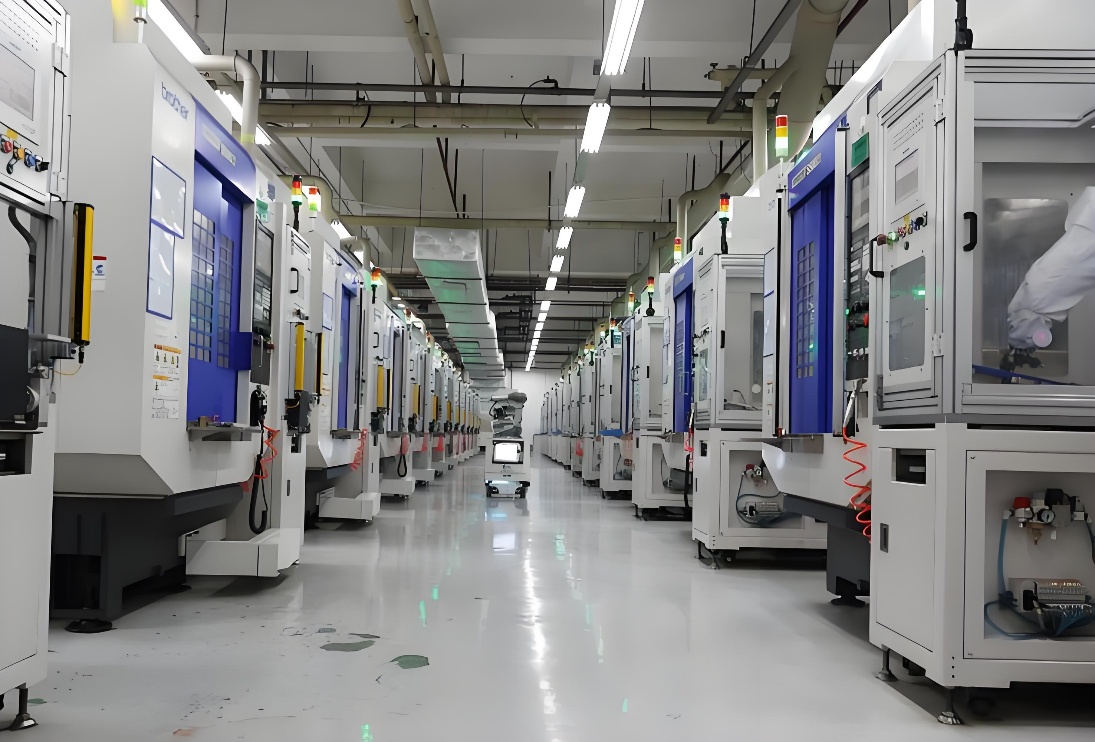

某机械加工企业拥有多台数控机床,这些机床的控制系统采用松下FP-X系列PLC。企业希望通过以太网实现对机床的集中监控、加工程序的远程更新以及生产数据的实时采集。然而,松下FP-X系列PLC本身并不具备以太网接口,这使得企业的信息化升级面临技术瓶颈。

三、解决方案

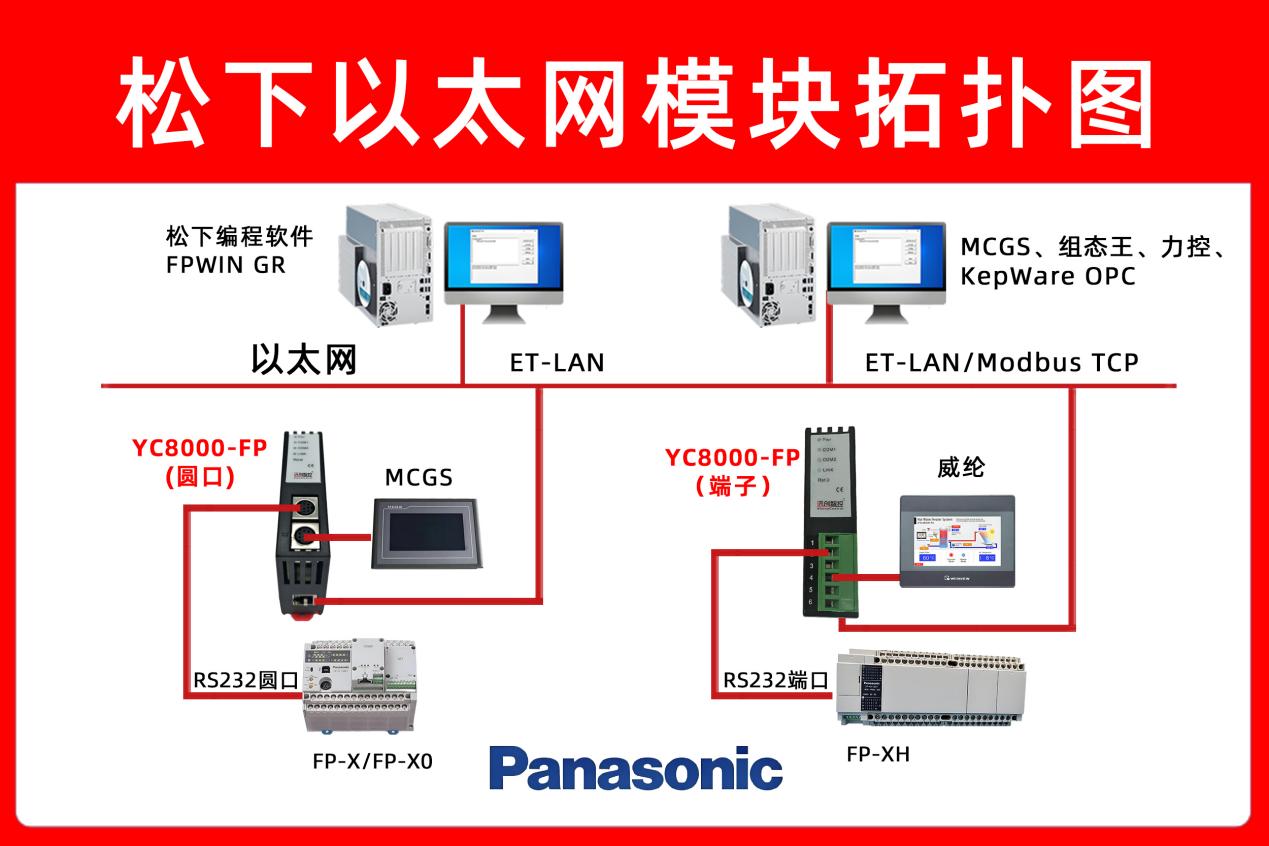

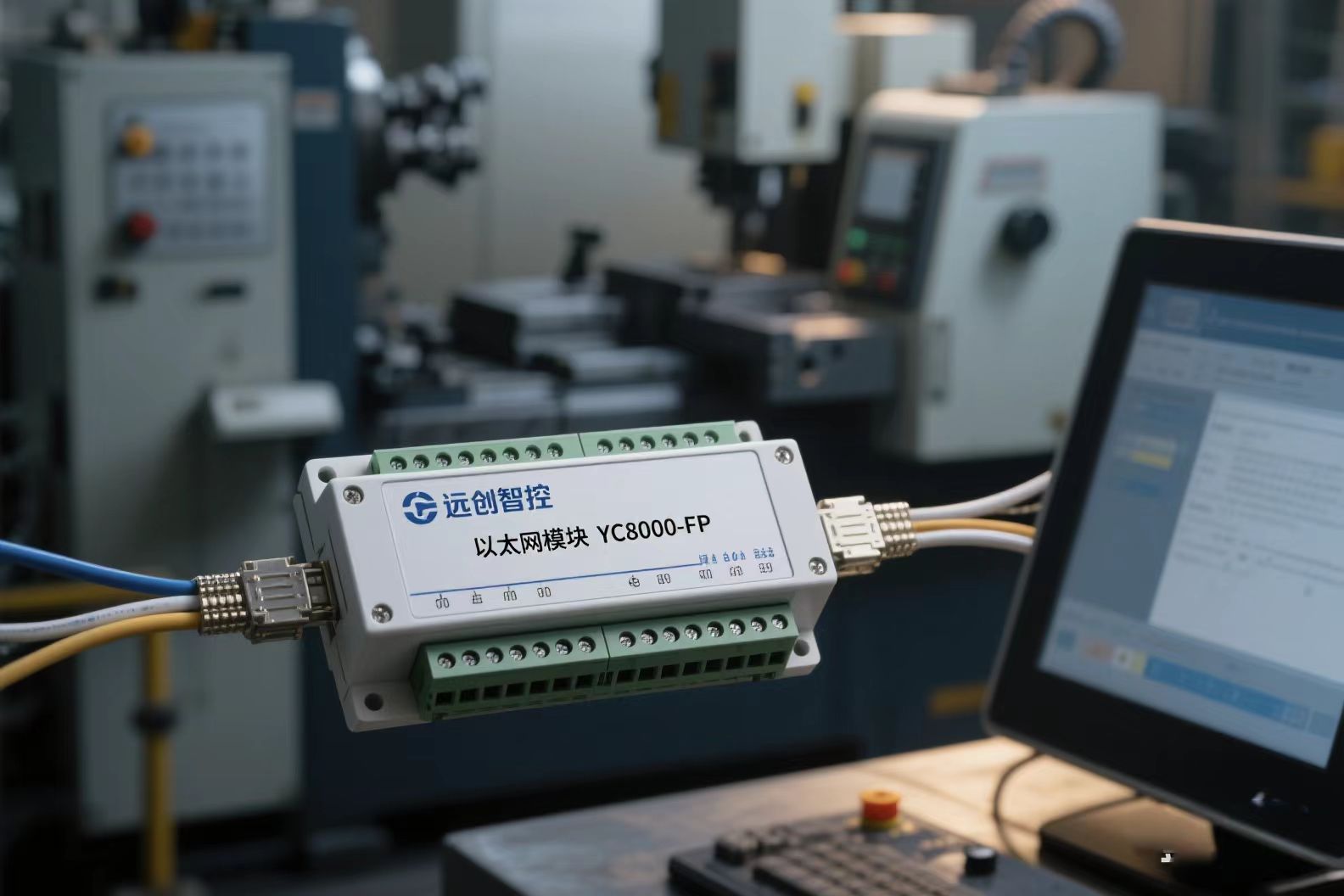

为了解决这一问题,企业选择了远创智控的YC8000-FP PLC以太网模块。该模块专为松下FP-X系列PLC设计,采用工业级设计,导轨安装,不占用PLC编程口。YC8000-FP以太网通讯模块一端通过以太网与上位机连接,另一端通过复用接口X2连接触摸屏,实现了PLC与上位机、触摸屏之间的高效通信。

(一)设备选型与连接

1. PLC型号:松下FP-X系列PLC。

2. 以太网模块:远创智控YC8000-FP松下PLC以太网模块

3. 上位机软件:组态王、MCGS、力控等。

4. 触摸屏:威纶通。


(二)安装与配置

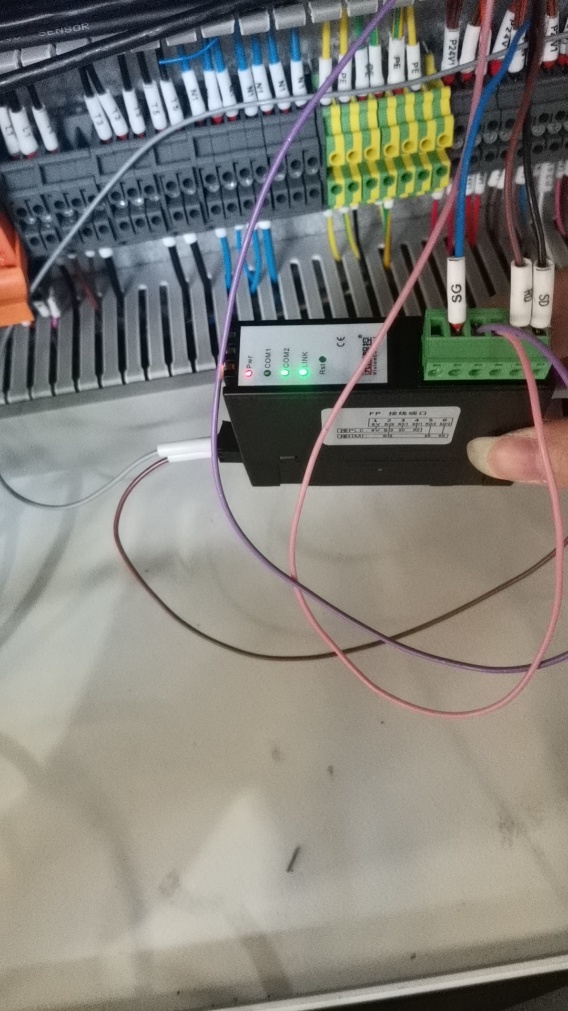

1. 模块安装:将YC8000-FP PLC以太网模块安装在PLC的导轨上,通过专用的连接线与PLC的编程口相连。

2. 网络配置:通过WEB网页参数配置工具,设置YC8000-FP PLC以太网模块IP地址,确保其与上位机处于同一网段。

3. 通信测试:使用松下编程软件FPWINGR进行以太网程序上传、下载、比对和监控测试,验证PLC与上位机之间的通信是否正常。


(三)功能实现

1. 远程监控:上位机通过以太网与YC8000-FP以太网模块连接,实时监控PLC的运行状态和机床的加工数据。

2. 程序更新:通过上位机软件,可以远程对PLC的加工程序进行更新和优化,无需现场操作。

3. 数据采集:利用YC8000-FP模块集成的ModbusTCP服务器,将PLC的内部数据区映射到Modbus数据区,实现生产数据的实时采集。

4. 触摸屏监控:触摸屏通过复用接口X2与PLC通信,操作人员可以在机床现场通过触摸屏查看机床状态和进行简单的操作。


四、实施效果

1. 生产效率提升:通过远程监控和程序更新,减少了机床停机时间,提高了生产效率。

2. 数据管理优化:实时采集的生产数据被上传到上位机,便于企业进行生产管理和数据分析。

3. 操作便捷性增强:操作人员可以通过触摸屏直观地查看机床状态,提高了操作的便捷性和准确性。

4. 系统稳定性提高YC8000-FP模块的工业级设计和稳定的通信性能,确保了系统的长期稳定运行。


五、总结

远创智控YC8000-FP松下PLC以太网通讯模块为松下FP-X系列PLC提供了强大的以太网通信能力,解决了传统PLC无法直接接入以太网的痛点。通过该模块,企业成功实现了机床的远程监控、程序更新和数据采集,提升了生产效率和管理水平。YC8000-FP模块的即插即用、参数自适应等特点,大大简化了系统的安装和调试过程,为企业提供了高效、可靠的解决方案。

(具体内容配置过程及其他相关咨询可联系杨工。)
