ModbusTCPProfibus网关接流量计与DCS系统通讯案例

在工业自动化系统中,设备间的“语言不通”往往是数据互联的痛点。例如,流量计这类现场仪表通常支持Modbus TCP协议,而主流的DCS(分布式控制系统)如霍尼韦尔、西门子等系统多采用Profibus DP总线协议。如何让两者高效对话?Modbus TCPProfibus网关正是解决这一问题的“协议翻译官”。


一、技术解析:网关如何“打破协议壁垒”

1. 协议差异的本质与挑战

Modbus TCP基于以太网,采用客户端-服务器架构,数据以明文传输,适合远程通信;而Profibus DP是一种高速、确定性的现场总线,专为实时控制设计。两者的数据帧结构、传输机制均不同,直接通信如同“中文与英文的对话”,需依赖协议转换网关实现语法和语义的适配。


2. 网关的核心功能

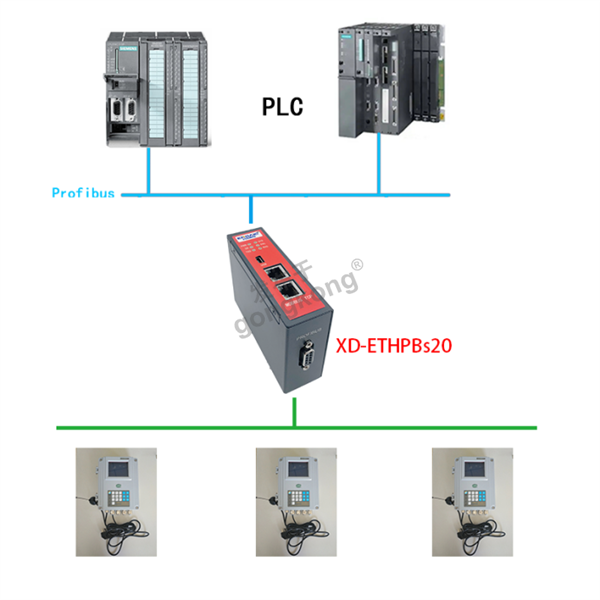

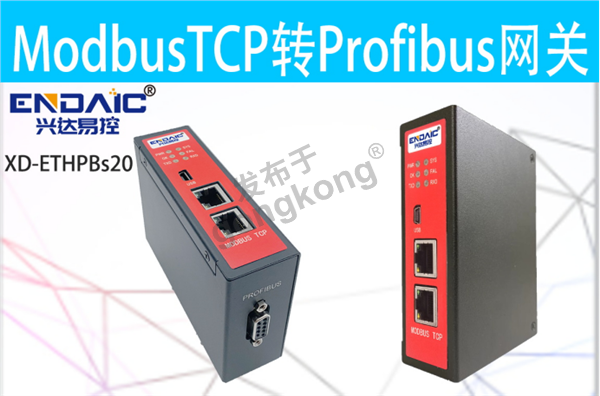

兴达易控XD-ETHPBS20网关为例,其内部通过双DP接口实现数据双向映射:

数据翻译:将Modbus TCP的寄存器地址映射为Profibus DP的输入/输出模块,实现流量计数据(如瞬时流量、累计值)的实时解析。


二、案例分享:化工厂流量监测系统的升级之路

背景:山东某化工厂需将30Modbus TCP流量计接入霍尼韦尔DCS系统,但原Profibus DP网络无法直接兼容。若更换全部仪表或改造DCS,成本高达百万元。

解决方案:采用兴达易控XD-ETHPBS20网关网关,部署于DCS主站与流量计之间,实现以下功能:

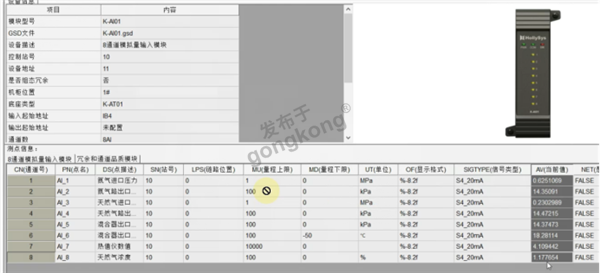

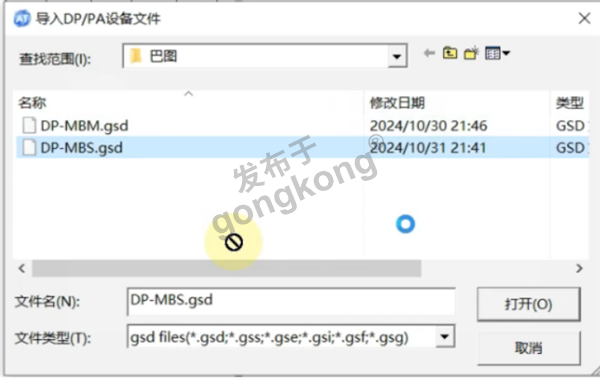

快速组网:通过网关的GSD文件导入DCS硬件配置,1天内完成网络拓扑搭建;

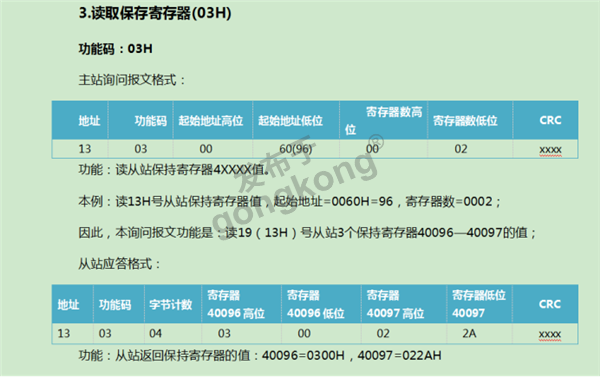

数据映射:将流量计的4xxxx寄存器(浮点型流量数据)映射为Profibus DPPQW输出区,精度保留至小数点后3位;


Modbus TCPProfibus网关不仅是协议转换的工具,更是工业4.0时代数据价值挖掘的“钥匙”。无论是化工厂的流量监测,还是激光测距设备的智能控制,其核心都在于通过技术打破信息孤岛,让数据流动创造效益。对于工程师而言,选择一款兼具稳定性与灵活性的网关,往往能事半功倍——毕竟,在自动化领域,“连接”本身就是生产力。
