本LabVIEW 程序实现基于图像灰度特征的液位上升监测与控制，通过读取序列液位上升图像，分析指定区域灰度变化获取液位斜率，依据设定标记位置实现液位上升到目标位置时的停止控制。

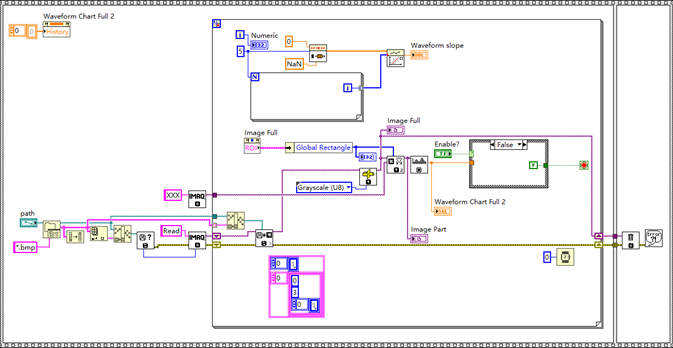

步骤

（一）图像读取模块

1. 路径与格式设置：通过 path 路径输入及 *bmp 格式配置，指定读取已拍摄的液位上升序列 bmp 图像文件。

2. 图像读取执行：借助 IMAQ 相关函数（Read 等），按设定路径和格式读取图像，为后续处理提供原始图像数据。

（二）图像预处理与区域选取

1. 全局矩形与 ROI 配置：Global     Rectangle 结合 ROI（感兴趣区域），选定图像中用于分析液位的特定区域，聚焦关键检测范围。

2. 灰度转换：Grayscale     (U8) 函数将彩色图像转换为 8 位灰度图像，简化数据维度，突出灰度特征用于液位识别。

（三）液位特征分析

1. 数据处理循环：For     循环 结合数值（Numeric）、NaN 等元素，对灰度图像数据迭代处理，提取序列图像中液位相关灰度变化信息。

2. 斜率计算：Waveform     slope 模块基于灰度数据变化，计算液位上升的波形斜率，量化液位上升速率与趋势。

（四）控制逻辑

1. 使能与停止判断：Enable? 布尔控件配合条件结构，依据液位斜率及标记位置逻辑（程序隐含位置判断，结合图像特征与设定目标），当液位到达标记记号位置时，触发停止信号。

2. 波形显示：Waveform     Chart Full 2 实时展示液位灰度变化波形及斜率趋势，辅助工程师监测与调试。
