ProfibusDP主站转ModbusRTU/TCP横河AXG电磁流量计通讯案例

在当今数字化工业时代,智能仪表与控制系统的互联互通成为提高生产效率和管理水平的关键。横河AXG电磁流量计作为一款高性能的流量测量设备,在多个行业得到了广泛应用。而Profibus DP作为一种常见的现场总线通讯协议,其高效性和稳定性也备受青睐。然而,在某些情况下,用户可能需要将Profibus DP网络转换为Modbus RTUTCP,以实现与其他设备的通信。本文将探讨如何通过网关实现横河AXG电磁流量计Profibus DPModbus之间的转换。


横河AXG电磁流量计以其精准的测量能力和良好的适应性,被广泛应用于水处理、化工、食品饮料等行业。它采用先进的电磁感应原理,能够准确测量导电液体的流量,不受流体密度、粘度、温度、压力等因素的影响。同时,AXG系列流量计还具备多种通讯接口,如HARTProfibus DP等,方便用户进行系统集成和数据管理。

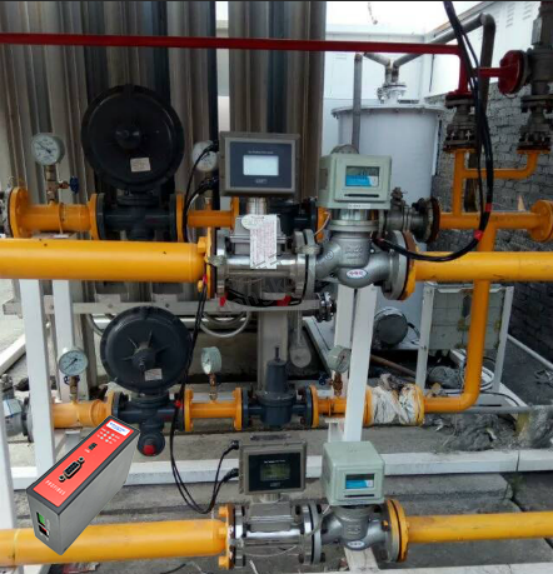

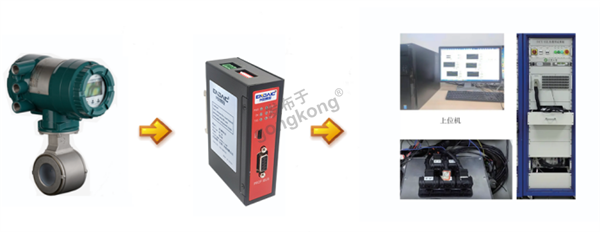

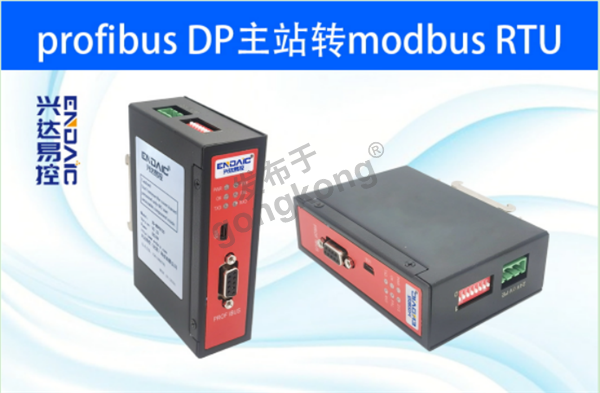

兴达易控XD-MDPBm20网关在Profibus总线侧实现主站功能,在Modbus串口侧实现从站功能。可将ProfibusDP协议的设备(如:E+H流量计、ABB变频器等)接入到Modbus网络中;通过增加DP/PA耦合器,也可将Profibus PA从站接入Modbus网络。在Modbus串口侧提供RS485和RS232两种电平接口。

接下来介绍由ProfibusDP主站转ModbusRTU/TCP通过prfibus从站gsd描述文件在ProfibusDP主站网关参数配置

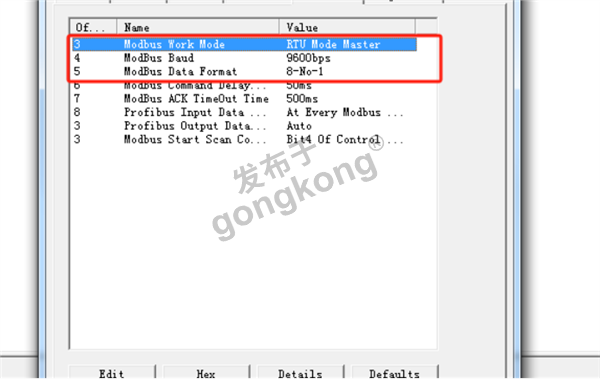

profibus站地址,modbus参数,profibus主站波特率

拓展拓如下

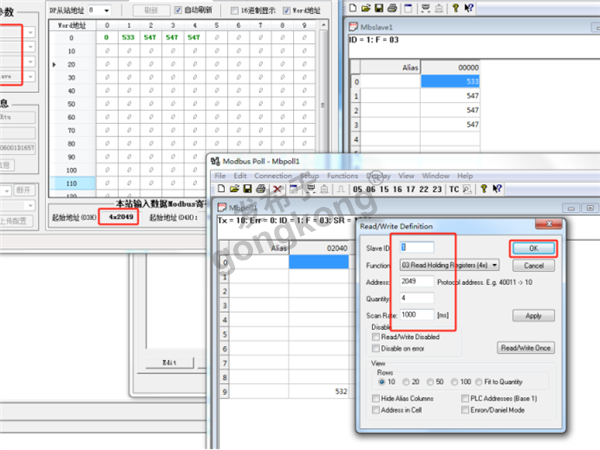

下面用modbus SlaveModbus Poll测试软件来测试数据的映射关系


通过使用兴达易控XD-MDPBm20网关设备,我们可以轻松实现横河AXG电磁流量计与Profibus DP主站之间的Modbus RTU/TCP通讯转换。这不仅扩展了设备的适用范围,也为企业的自动化改造提供了便利。未来,随着物联网技术的发展,这种跨协议的通讯解决方案将变得更加重要,有助于构建更加灵活和高效的工业控制系统。
