RS232转ProfiNet网关在PLC与锐码读码器通讯中的实施案例 点击:4 | 回复:0



捷米特研发一部


  • 精华:0帖
  • 求助:0帖
  • 帖子:114帖 | 0回
  • 年度积分:190
  • 历史总积分:307
  • 注册:2024年9月06日
发表于:2025-05-10 16:06:34
楼主

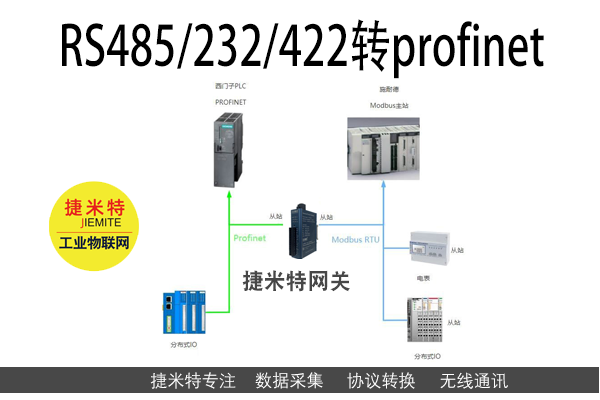

RS232转ProfiNet智能网关实现西门子S7-1200PLC与锐码扫码枪通讯的配置案例(图1)

一、案例背景

在现代制造业中,电子制造行业因其产品更新换代快、生产节奏紧凑等特点,对生产过程的自动化和信息化程度要求极高。某电子制造企业在其生产线的数据采集环节遇到了难题:一方面,生产线上大量使用了品牌为锐码的RS232协议工业扫码枪,这些扫码枪在生产过程中负责采集物料条形码、产品序列号等关键数据;另一方面,企业为了提升生产自动化水平和数据处理效率,引入了西门子1200系列PLC构建的ProfiNet控制网络,用于集中控制和管理生产过程中的各类设备与数据。然而,RS232协议与ProfiNet协议之间存在兼容性问题,导致扫码枪采集到的数据无法直接上传至PLC系统,影响了生产数据的实时监控和分析。

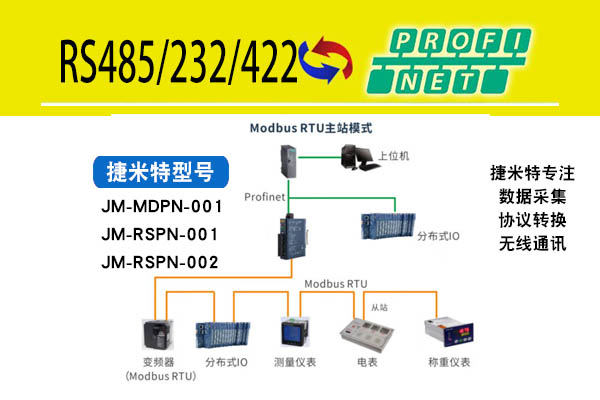

RS232转ProfiNet智能网关实现西门子S7-1200PLC与锐码扫码枪通讯的配置案例(图2)

二、解决方案

经过多方调研和技术评估,该企业选择了捷米特品牌的RS232转ProfiNet协议转换网关,成功实现了扫码枪与PLC之间的数据通信,解决了数据采集难题。

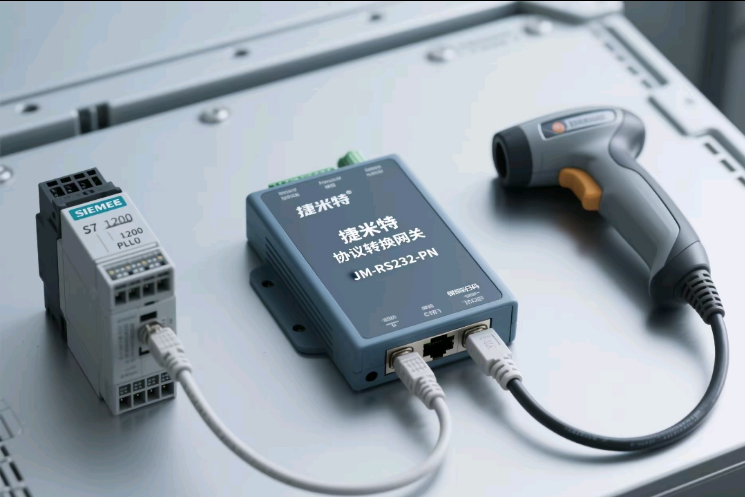

RS232转ProfiNet智能网关实现西门子S7-1200PLC与锐码扫码枪通讯的配置案例(图3)

三、实施过程

· 硬件连接:首先,将锐码扫码枪的RS232接口与捷米特的RS232转ProfiNet智能网关的RS232接口使用专用串口线进行连接,确保TX(发送)、RX(接收)和GND(地)正确对接。然后,通过以太网线将网关的Profinet接口接入到西门子1200PLC的Profinet网络中,与PLC的Profinet接口相连。

· 软件配置:打开西门子博途软件,将捷米特提供的RS232转ProfiNet智能网关的GSD文件加载到组态中。在博途软件中设置网关的IP地址,确保其与西门子1200PLC处于同一网段,例如可将网关IP设置为192.168.1.27,子网掩码设置为255.255.255.0,网关地址根据实际网络环境进行配置。同时,设置网关在Profinet网络中的设备名称和设备编号,以便PLC能够正确识别和寻址。

· 数据映射与参数设置:在捷米特网关的配置软件中,设置扫码枪的数据格式、波特率等参数,使其与扫码枪的通信参数相匹配。例如,将波特率设置为9600/N/8/1。根据实际生产需求,设置网关的数据映射关系,确定扫码枪采集的数据在PLC数据缓冲区中的存储位置和格式,以便PLC能够准确读取和解析扫码枪上传的数据。

· 系统调试与测试:完成硬件连接和软件配置后,对整个系统进行全面的调试和测试。打开西门子博途软件的监控表,观察PLC是否能够实时接收到扫码枪采集到的条形码数据。同时,使用串口调试助手等工具,对扫码枪与网关之间的通信进行监测,确保数据传输的准确性和稳定性。

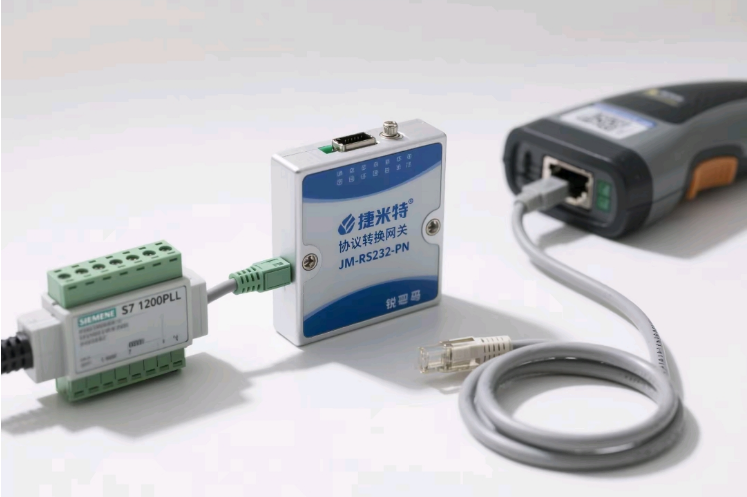

RS232转ProfiNet智能网关实现西门子S7-1200PLC与锐码扫码枪通讯的配置案例(图4)

四、应用效果

· 提升数据采集效率:通过捷米特ProfiNet转RS232智能网关,实现了锐码扫码枪与西门子1200PLC的无缝对接,扫码枪采集到的物料条形码、产品序列号等数据能够实时、准确地上传至PLC系统,大大提高了生产数据采集的效率和实时性,满足了企业对生产过程实时监控和数据分析的需求。

· 优化生产管理PLC系统对采集到的数据进行进一步处理和分析,实现了对生产线的物料追踪、产品质量追溯、生产计划调度等功能的优化。管理人员可以通过PLC系统实时了解生产进度、物料流转情况和产品质量状况,及时发现和解决生产过程中出现的问题,提高了生产管理的科学性和决策的准确性。

· 降低设备更新成本:该方案避免了对生产线上现有RS232协议扫码枪的大规模更换,节省了设备更新成本。同时,利用现有的西门子1200PLC和ProfiNet网络基础设施,实现了新旧设备的兼容和集成,保护了企业的原有投资。

RS232转ProfiNet智能网关实现西门子S7-1200PLC与锐码扫码枪通讯的配置案例(图5)

五、总结

在电子制造行业,捷米特ProfiNet转RS232智能网关的应用,为企业提供了一种高效、可靠且经济的数据采集解决方案。它成功解决了RS232协议设备与ProfiNet网络之间的通信难题,助力企业实现生产过程的自动化、信息化升级,提升了企业在市场中的竞争力。随着工业物联网和工业4.0的不断发展,此类协议转换网关技术将在更多制造业领域得到广泛应用,推动制造业向智能化、数字化方向迈进。

(具体内容配置过程及其他相关咨询可联系杨工。)
