兴达易控DP主站网关数据映射快速配置案例

在工业自动化的领域，不同通讯协议之间的转换是常见的需求。特别是Profibus DP与Modbus-RTU这两种广泛应用于不同系统和设备的通讯协议，它们之间的数据转换显得尤为重要。本文将详细探讨兴达易控Profibus DP主站转Modbus-RTU网关（XD-MDPBm20）的数据映射原理，以便于理解其背后的技术逻辑和应用价值。

PROFIBUS DP和Modbus RTU虽然都是工业通讯领域中常用的协议，但它们的工作原理、数据封装方式及应用领域存在显著差异。PROFIBUS DP是基于令牌传递的现场总线标准，支持高速数据传输和实时控制，广泛应用于自动化设备之间的高速数据交换；而Modbus RTU则是一种基于串行通信的主从协议，以其简单、开放的特点在各类工业控制系统中得到广泛应用。

在这样的背景下，实现PROFIBUS DP主站到Modbus RTU网关的数据映射，意味着需要将PROFIBUS DP网络中的数据格式、通信模式转换为Modbus RTU能够识别和处理的形式，同时也需要反向处理从Modbus RTU到PROFIBUS DP的数据流。这一过程的核心在于如何准确、高效地完成数据映射，确保信息的无损传递和系统间协同作业的流畅进行。

下面是具体操作步骤

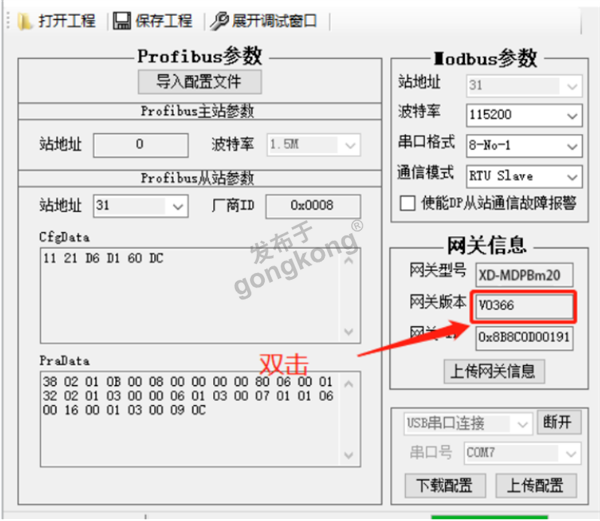

1、数据映射功能默认是关闭的，需双击网关版本打开此功能。

 2、单击“编辑映射参数”按钮，显示映射参数设置界面

 3、单击“上传网关映射参数”按钮，如果网关内已有参数会显示出来，如果没有则显示为空。

4、共3个映射参数：profibus数据区的字节地址、字节个数、映射后数据区的字节地址。可添加多组映射参数，最多80组。

5、编辑好单击按钮“添加”将其增加到映射表。

6、添加到列表中的参数，可以通过双击相应的参数再次编辑。

 7、编辑完成后需单击“下载映射参数到网关”存储参数，否则参数并不起作用，并且断电后丢失。映射参数下载网关后需要重启网关使参数生效。

通过精心设计的数据映射机制，Profibus DP主站转Modbus-RTU网关能够有效地桥接两种不同的通讯环境，促进设备间的无缝通信。这不仅为工业自动化系统的集成提供了灵活性，也为未来的技术升级和扩展打下了坚实的基础。随着工业4.0时代的到来，此类跨协议通信解决方案的重要性将会日益凸显。
