一、案例背景

新能源储能系统（ESS）的规模化生产对设备互联与数据协同提出了严苛要求。某全球领先的储能系统制造商在其智能化产线中，采用贝加莱APROL控制系统（EtherCAT主站）实现电芯分选、模组装配等精密工序的实时控制，同时使用西门子S7-1500PLC（ProfiNet主站）进行产线调度与MES系统集成。由于贝加莱与西门子设备分属不同协议域，产线存在以下痛点：

· 数据孤岛：贝加莱系统采集的电芯电压、温度等实时数据无法直接传输至西门子PLC，导致生产调度滞后。

· 同步性缺失：ProfiNet与EtherCAT的通信周期差异（前者为1ms，后者为100μs）引发设备动作不同步，影响模组焊接精度。

· 运维复杂：工程师需分别维护两套独立的通信网络，增加了系统调试与故障排查难度。

二、解决方案

核心设备选型：

· EtherCAT主站：贝加莱X20CP3586控制器，支持64轴同步控制与μs级实时性。

· ProfiNet主站：西门子S7-1500CPU1518-4PN/DP，集成双端口交换机与1Gbps带宽。

· 协议转换网关：捷米特EtherCAT转ProfiNet协议转换网关，支持1440字节双向数据传输与环网冗余。

三、设备连接与配置

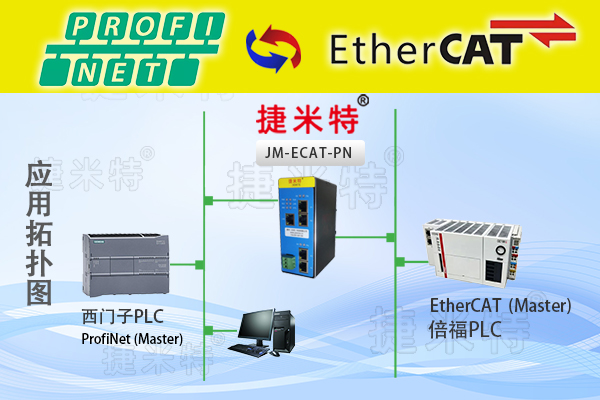

1. 物理连接：

o 贝加莱控制器通过超五类屏蔽线直连JM-ECAT-PN的EtherCAT端口，采用星型拓扑确保信号完整性。

o 西门子PLC通过工业交换机（赫斯曼RS20-08）连接网关的ProfiNet端口，配置VLAN隔离控制网络与办公网络。

2. 协议配置：

o EtherCAT侧：在贝加莱AutomationStudio中导入JM-ECAT-PN的ESI文件，分配从站地址为0x02，映射32字节输入（设备状态）与32字节输出（控制指令）。

o ProfiNet侧：在西门子TIAPortal中添加网关GSD文件，设置IP地址为192.168.2.100，定义数据交换区为IB100-IB131（输入）与QB200-QB231（输出）。

3. 数据映射策略：

o 将贝加莱系统的电芯分选结果（8字节）、焊接机器人坐标（16字节）等数据写入网关的EtherCAT输出缓冲区。

o 西门子PLC通过ProfiNet读取网关输入缓冲区的设备状态、故障代码等信息，实现产线实时监控。

四、实施效果与技术创新

性能提升：

· 同步精度：通过ProfiNet转EtherCAT协议转换网关的硬件级时钟同步功能，贝加莱与西门子设备的动作延迟从1.2ms降至80μs，模组焊接良率提升至99.7%。

· 数据吞吐量：单台网关支持5000次/秒的数据交互，满足储能系统产线每小时300个模组的生产节拍。

· 运维效率：网关内置的Web诊断界面可实时监控通信状态，故障定位时间从45分钟缩短至5分钟。

五、技术创新点：

1. 混合协议冗余：网关支持EtherCAT环网与ProfiNet链路聚合，当某条链路故障时，数据切换时间<5ms，确保产线连续运行。

2. 边缘计算能力：在网关中部署自定义算法，实时分析电芯温度数据，提前预警热失控风险，将停机时间减少40%。

3. 安全机制：集成OPCUA安全协议，实现跨协议域的数据加密传输，符合ISO/IEC62443工业安全标准。
