关于CAD图纸标注距离的问题,CAD制图初学入门的小伙伴也都比较关心,今天就教大家一种简单标注图纸距离的方法!不用大家去下载安装繁杂的CAD制图软件,只要一款轻量级的CAD看图软件就可以啦!

浩辰CAD看图王中测量长度操作步骤:

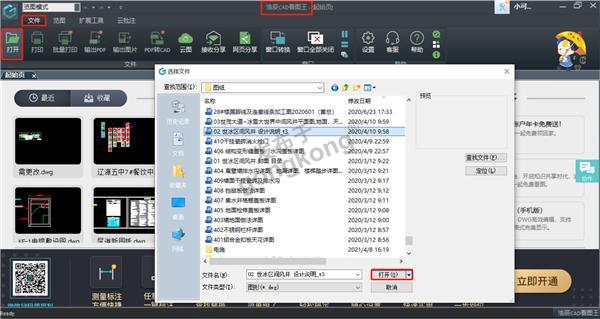

首先在电脑上下载浩辰CAD看图王软件, 运行软件,在软件左上角点击【打开】,在弹出的【打开】页面中,选择需要查看的一个或多个CAD图纸文件,点击“打开”。

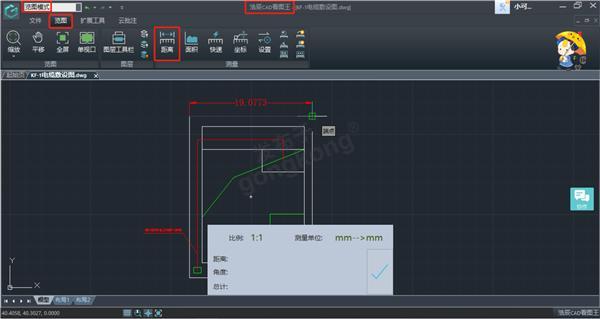

在上方菜单栏找到【览图】工具栏,选择【测量】功能下的【距离】测量,在CAD图纸中移动光标,选择需要测量距离的两个位置点。

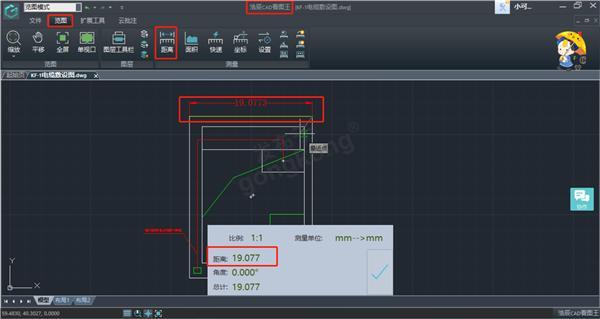

图纸中就会自动显示选中目标点的测量距离的标注。


这样我们就完成了CAD测量距离的功能。

以上小编给CAD制图初学入门的小伙伴介绍了浩辰CAD看图王电脑版中的CAD测量距离功能,如果大家想要将CAD测量的结果保存在图纸上的话,可以使用CAD标注功能,在使用CAD标注功能的时候记得在左上角将览图模式切换到编辑模式哦!
