野外环境使用 4G 微功耗电池供电遥测终端机

       在智慧水利、农村水源保护和供水保障方面，唐山柳林经过多年的项目实践，对于市场要求已经掌握的比较全面。同时根据项目的特殊环境不断升级、优化产品性能。

经过多年的现场应用经验积累，产品不断优化测试，包括高低温试验，防水等级测试，项目现场检验，升级版MGTR-W4131 微功耗液晶遥测终端机批量生产，并成功应用于地下水监测、供水管网监测、窨井水位监测、井盖监测等多种应用场景。

       在这种环境下进行水位、流量、压力等仪表的远程监测，需要使用电池供电低功耗产品。然而市面上的低功耗产品在应用过程中存在着不少问题。

1、防护等级不够，容易受潮损坏；

2、处理休眠状态，无法即时查看设备运行状态；

3、必须带485设参线，电脑调试设备才能进行维护调试；

4、无线对传感器进行供电，造成供电繁琐，安装复杂；

5、信号差的情况出现数据丢失；

柳林团队为您解决以上问题！

柳林4G 微功耗电池供电遥测终端机采用高性能低功耗设计，微功耗RTU主要应用于无市电环境，主要依靠锂电池来提供电能，相比于太阳能供电成本更低，安装更方便，更适用于野外潮湿无市电环境。

一、产品功能

1、采集功能：

◆采集串口485仪表数据（电表、流量、水位、水压……）

◆ 采集4-20mA模拟量信号：传感器数据（水位、水温、水压……）

◆ 采集开关量信号（水位超限、箱门开关……）

◆ 支持定点/定时采集/存储，可自由配置采集/存储频率

◆ 未兼容的仪表协议可进行仪表驱动开发

◆ 控制外接仪表或传感器电源通断。

2、通讯模式：

◆ 电信/移动/联通GPRS/4G LTE/NB-IoT（定制产品）多种通讯方式可选；

◆ 支持国家标准的水资源应用规约以及水文应用规约SZY206水资源监控数据传输规约；

20170304-SL651水文监测数据通信传输规约；

◆ 支持通用型采集传输控制功能，针对特殊要求可定制开发上传协议；

◆ 支持定点/定时上报，可自由配置上传频率。

3、运行模式：

◆ 磁棒随时唤醒功能：支持“休眠+唤醒”和实时在线两种运行模式；

◆ 可独立/自由设置采集/上报频率/时间，灵活搭配；

◆ 选择“休眠+唤醒”运行模式，产品功耗最低，此模式在采集/上报任务执行完成后立即休眠，休眠功耗不足8μA/3.6V。

4、控制功能：

◆ 支持内部对外供电，供电电压DC12V；

◆ 支持对外部仪表模块/传感器等电源的控制；

◆ 仅采集数据时供电，其它情况不供电，降低设备整体功耗。

5、储存功能

◆ 支持自动采集/存储当前仪表数据功能，存储时间间隔可设。标配128MB数据存储空间，掉电不丢失。可通过手机蓝牙设参连接，不用读卡器。

6、自定义功能

◆ 支持注册报（登陆包）、链路维持报（心跳包）自定义、配置灵活方便客户使用；

◆ 实现了与组态王、力控等组态软件的完美结合。

7、数据补录功能

◆ 完全避免由于网络异常/服务器宕机等通讯故障原因造成当前时段数据丢失/接收异常的情况，该功能可以充分保证数据上传率。

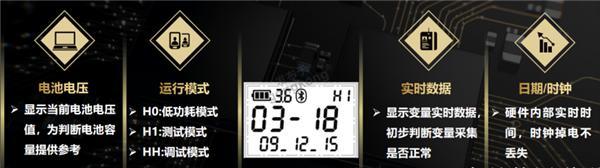

8、显示功能

LCD屏直观显示采集数据

◆ 电池电压：显示当前电池电压值，为判断电池容量提供参考

◆ 运行模式：H0:低功耗模式

H1:测试模式

HH:调试模式

◆ 实时数据：显示变量实时数据，初步判断变量采集是否正常

◆ 日期/时钟：硬件内部实时时间，时钟掉电不丢失

产品使用说明：功能界面展示

◆显示485仪表 仪表通讯

◆显示DI开关量对应变量类型

◆显示AI模拟量对应变量类型

◆电源控制：通讯时继电器动作使能

◆存储间隔：依据项目要求配置“采集功能唤醒采集方式”选项。

◆采集时长：依据项目所用仪表/传感器要求采集模式运行时长。

◆存储变量：依据项目要求配置启用变量类型，自动生成历史记录

◆历史记录：查询已生成历史记录信息，为后期数据核实提供依据。

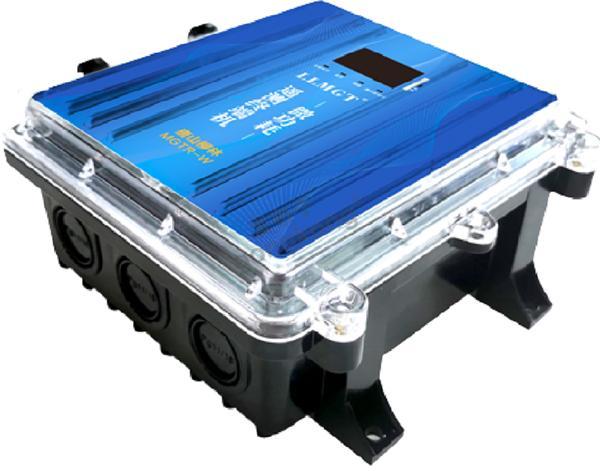

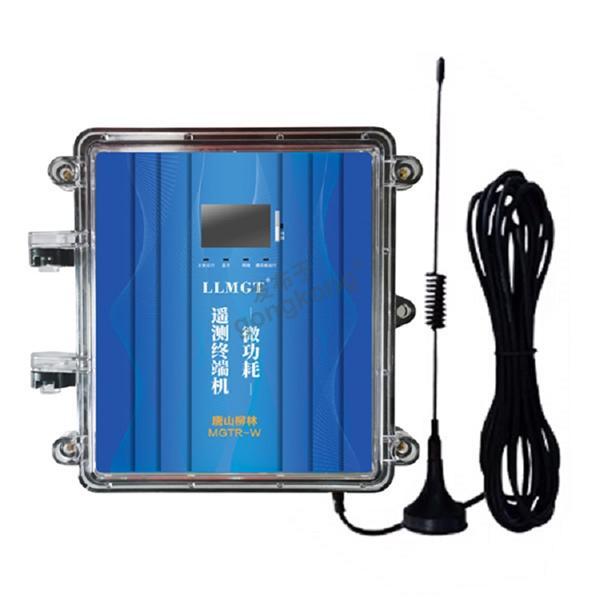

二、产品尺寸及安装

外形尺寸：197mm*190mm*90mm（不含防水接头）

安装方式：壁挂式

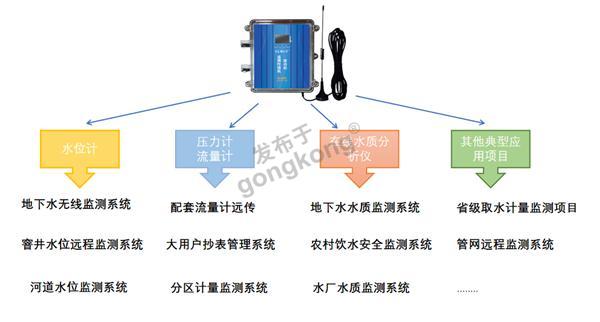

三、应用系统及案例

【典型应用】
