1. 无线测温系统设计的重要性

无线测温系统是我公司自主研发的一种无线测量、安装简便的温度测量系统。它采用传感技术和无线通讯技术进行高压隔离和信号传输，利用其固有的绝缘性和抗电磁场干扰性能，解决高压开关柜内触点运行温度不易监测的难题。本系统适用于各种类型的高压设备的温度在线监测，具有可靠的高压隔离、抗强电场、磁场干扰及良好的热稳定等特性。

10kV高压柜是电力系统中不可或缺的部分，其安全运行是用户负荷的重要保证。高压柜的特点是负荷电流较大、容易发热，需要定期测温。从结构形式上看.10kV高压柜分为旋转刀闸式和小车式两种，小车式高压柜由于触头完全密封，在柜外无法观察测温，因此巡视人员只能通过对柜测温来间接推算内部是否发热、温度的传导损耗导致精度十分低. 而且无法观察细微的变化 . 不满足安全运行的要求。

南京斯沃电气的无线测温装置系统通过即时监测开关触头等发热点温度，可发现异常发热故障苗头，从而防止故障的发生，并且通过温度历史记录，对开关柜“状态维修”提供科学数据依据。对开关柜等电器设备的安全运行具有重要的意义。

2. 高压开关柜无线测温系统设计原理

2.1 系统的主要组成

无线测温系统主要由无线温度传感器、无线温度监测仪、监控中心上位机、通信链路构成，其中无线温度传感器主要安装在开关柜面板上，用来收集各子无线温度传感器的数据.并进行处理和储存，所有的无线传感温度监测仪都利用RS485总线和监控中心上位机进行通信，从而组成分布式监测系统。

2.2 无线温度传感器

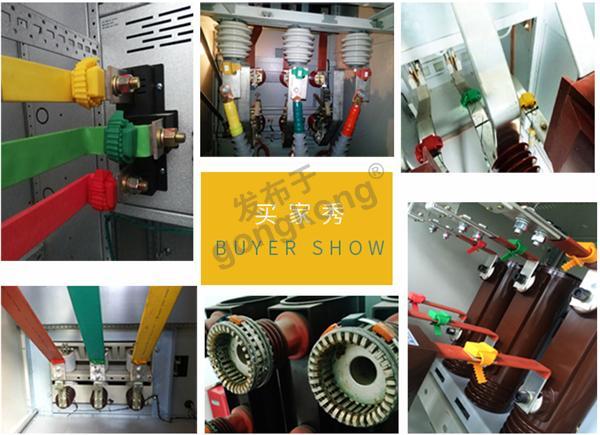

无线温度传感器主要用来测量带电物体表面温度. 如对高压开关柜中的母排接头和裸露

触电的运行温度进行监测，无线温度传感器主要包括测量电路、温度传感器、无线调制接口、逻辑控制电路、供电电路。通过无线网络将温度信号传送到无线温度监测仪。无线温度传感

器由于体积比较小，适合用来测量开关柜中的温度热接点，可以对开关柜中引出电缆接头，触头、母线连接点的运行温度进行测量。

2.3 无线温度收发器

无线温度收发器主要用来对温度传感器的数据收集、储存、处理、报警信号输出等，其 中监控中心 PC机和 RS485 进行通信。 LCD 人机交互主要用来对当前无线传感器无线温度监测信息和温度数据信息进行显示 . 现场用户可以通过执行输入操作、输出操作进行控制。例 如对无线传感器进行查询和设置，而无线温度监测仪则可以用来进行运行日志的查询和配置。
