浩辰3D制图软件中薄壁功能的使用,类似其他三维软件的抽壳的概念,主要是设计那些薄壁零件、容器等。与其他主流三维软件相比,浩辰3D制图软件薄壁的内容丰富,操作更加便捷,能在快速建模和顺序建模等不同的环境下体现出不一样的风格。


浩辰3D薄壁特征,不仅可以对实体的内部或外部进行构造,也可以对实体的原始曲面进行构造。而且浩辰3D可以将薄壁特征构造设置为具有开放面,或者不具有开放面。壁的厚度既可以统一设置,也可以区别设置对待。

1、快速建模下的薄壁

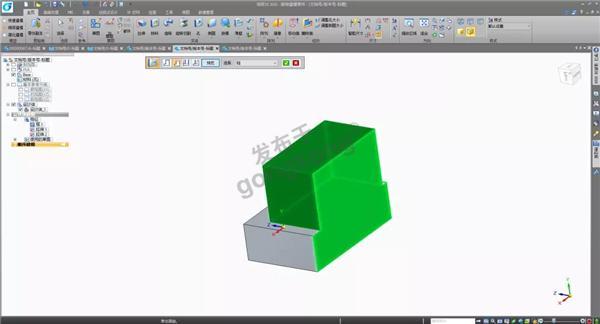

浩辰3D特有的快速建模模式,降低对模型特征属性的依赖,用最少的操作步骤实现设计成果,提升设计效率。因此在快速建模模式下,薄壁特征的使用也是非常的简单便捷,只需选择需要薄壁处理的面,输入厚度就能完成。通过单击方向控制按钮,即可实现内外向偏置。

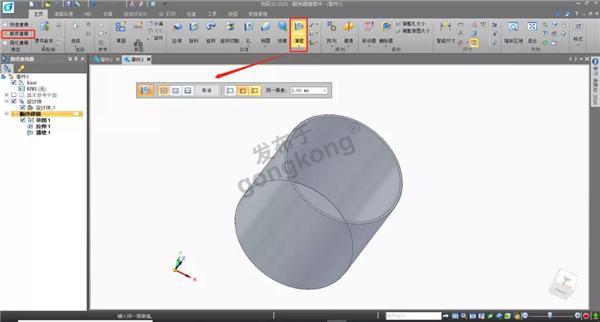

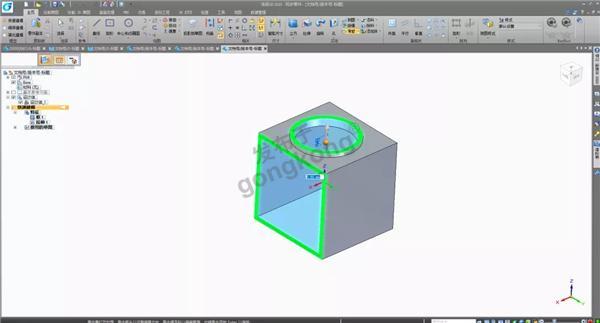

(向内偏置)

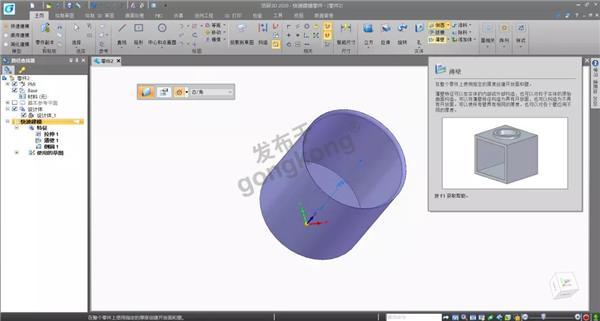

(向外偏置)

2、顺序建模下的薄壁

首先,将快速建模环境切换至顺序建模:


在顺序建模环境中,可以对零件进行不同厚度的薄壁设置,具体操作步骤:

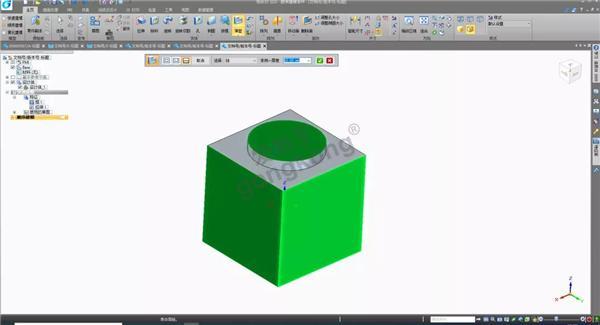

A:选择打开面

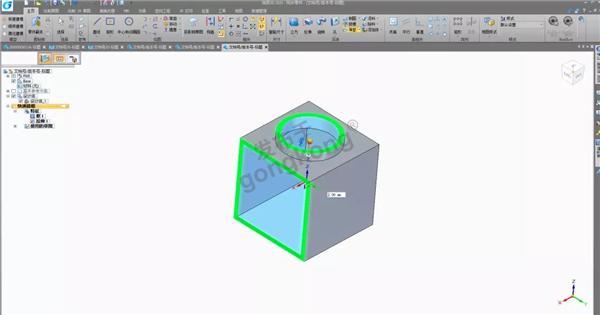

B:选择非同一厚度面

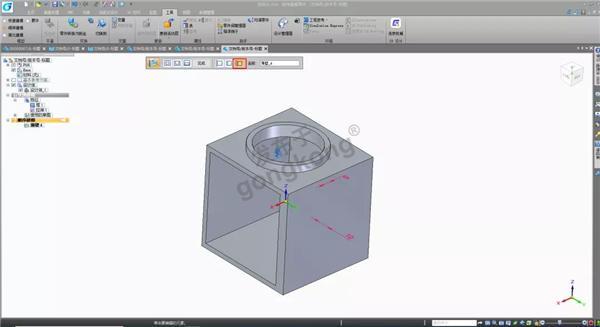

C:向内偏置的效果图


D:薄壁对称效果图


3、薄壁区的应用

浩辰3D薄壁区与其他3D软件的薄壁相比,有着完全不一样的使用体验。我们可以快速设置厚面、开面和封盖面的偏置等属性,最终形成的削薄区域更为精确。

具体操作步骤:

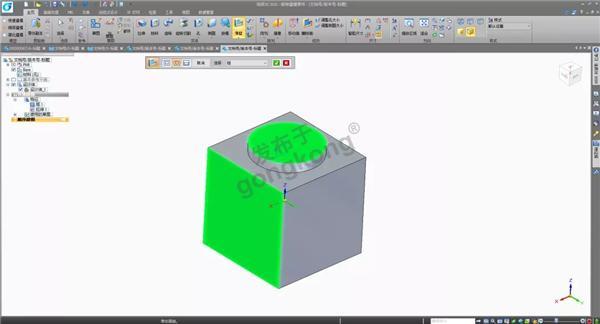

A:首先选择需要削薄的面

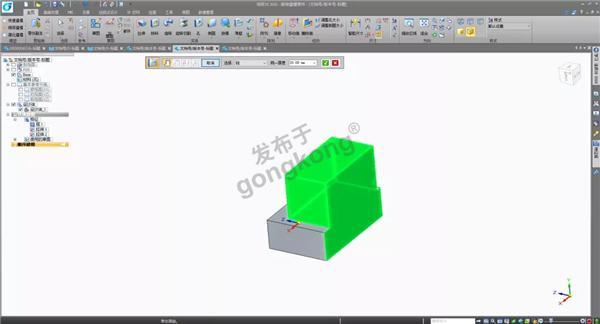

B:再选择需要开口的面

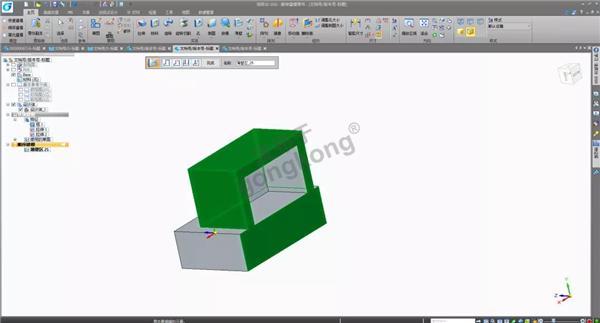

C:模型显示效果


以上就是浩辰3D制图软件中薄壁功能的使用技巧,怎么样学会这个薄壁功能了嘛?




楼主最近还看过



懂一点点

  • 精华:1帖
  • 求助:2帖
  • 帖子:10帖 | 2688回
  • 年度积分:0
  • 历史总积分:1155
  • 注册:2008年5月13日
发表于:2020-07-17 11:24:09
1楼

不错的软件
