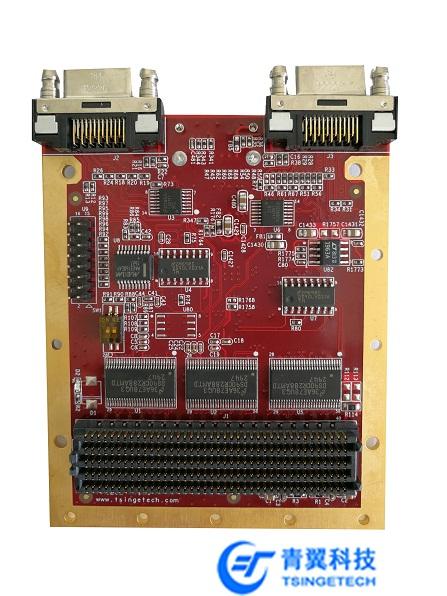

FMC202http://www.tsingetech.com/index.php?ty=product&cl=12&info=5&third=&detail=83#c是一款基于FMC接口标准的1路CameraLink Full模式（或者2路CameraLink Base模式）采集、1路HDMI（DVI）视频输出的子卡模块，该模块具有2个CameraLink端口（SDR，26PIN），可通过硬件配置成1路Full输入或者2路Base模式输入，CameraLink接口支持80Bit Deca模式（即Full Plus模式）。该模块支持1路DVI视频输出（HDMI连接器），最大支持1080P分辨率。

   该模块专门为FMC夹层卡设计，通过搭配不同的FMC载卡，可快速搭建起基于CameraLink视频接口的影像分析验证平台。可广泛应用于教学科研和高端视频图像产品的研制。

技术指标

图像接口性能：

   1.支持2路CameraLink Base数字相机输入；

   2.支持1路CameraLink Full模式输入；

   3.支持80bit Deca（Full Plus）模式，最大传输带宽850MByte/s；

   4.2个SDR26连接器，型号为12226-5150-00FR；

   5.支持1路DVI数字显示输出，最大支持1920x1080分辨率；

   6.1个HDMI接口，型号为：10029449-001RLF；

    7.DVI驱动芯片：TFP410PAP，最大像素时钟165MHz；

FMC接口指标：

   1.标准FMC子卡，符合VITA57.1规范；

   2.板卡尺寸：84.1 x 69 mm，增强型导冷框架；

    3.FMC连接器型号：ASP-134488-01；

   4.板卡采用+3.3V供电；

   5.CameraLink的3组信号线X/Y/Z等长设计；

   6.支持IIC接口；

其它接口：

   1.1个RS422/RS485/RS232多协议接口；

   2.8个GPIO输入/输出；

   3.8个LED指示灯；

软件支持

可选集成板级软件开发包（BSP）：

   1.底层接口驱动：CameraLink接口、DVI接口；

   2.板级互联接口驱动；

 可根据客户需求提供定制化算法与系统集成：

应用范围

    1.CameraLink影像分析；

    2.高清视频传输与处理；

    3.医学影像分析处理；
