一、概述
目前,GPRS网络已广泛覆盖至全球范围。GPRS以分组交换技术为基础,采用TCP/IP通讯协议,从而将移动通信与Internet网络联系起来。GPRS网络在数据通讯上具有通用性、实时性、高速传输及运营成本低等优势,是目前无线通讯领域采用较多的网络。特别是随着3G、4G技术的发展,基于移动网络的数据传输性能将大大提升。基于GPRS网络的PLC远程诊断与维护方案,较有线的通讯方式,组网更为方便与灵活;同时永久在线与高通讯速率,满足了工程师PLC快速诊断与维护的需求。
二、系统特性
本系统是通过GPRS通讯方式,由本公司自主研发的LY-502-E DTU对PLC进行远程下载、升级、维护等操作。市面上PLC远程升级通常是由3G路由器来进行升级但是3G路由器的成本相对较高,而由于目前主流的DTU本身缓存较小(1K左右),PLC的升级机制整包数据的发送模式,每包文件都较大(100K左右)所以传统的DTU根本无法完成对远程PLC的升级。由北京朗宇信通研发的LY-502-E自带缓存高达200kB(最大支持1500KB),采用原法国WAVECOM的通信模块,支持GSM/GPRS/EDGE/3G多频通信具有数据传输稳定、功耗低等特点。该产品能够对较大文件以及图片进行传输,可满足对PLC调试和升级等维护操作。相较于目前3G路由器的方式,更大程度的节约了成本!
三、系统结构图
四、系统主要功能:
1、PLC远程下载,上传,监控梯形图等远程维护。
2、可以通过多中心对PLC进行维护(最多为4中心)
3、可以实现PLC短信报警,短信查询,短信控制。
五、LY-502-E产品特性
产品特性
体积小巧,采用加拿大SierraWireless(原法国WAVECOM)原装工业级单芯片4频模块,可以实现低功耗高性能;
支持四频GSM/GPRS/EDGE/WCDMA,即支持GSM所有频段,在所有GSM网络国家自由使用;
标准版DTU支持GPRS和E-GPRS(EDGE)网络,是业内为数不多支持EDGE(2.75G)网络的高性能DTU,通讯速度明显高于普通GPRS网络;
增强版DTU支持无缝扩展至WCDMA的3G网络,只需要更换主芯片即可;
支持DTU数据传输、短信数据传输、CSD数据传输等数据传输方式;
支持纯Modem工作模式;
超大数据缓存,可满足大容量数据传输,最大支持1500KB,可充分满足一些数据传输量极大的场合,比如LED屏远程更新等;
数据透明传输,或为客户定制转换协议;
可支持标准Modbus协议,方便与工业、水文设备连接,如PLC、流量计、水文气象监控设备等;
智能防掉线机制,连接故障自恢复,确保设备永远实时在线;
支持TCP、UDP、FTP、HTTP等多种网络协议与传输方式;
支持TCP客户端与服务器工作模式;
支持TCP多客户端协同工作,标准版可同时连接至最多4个服务器;
支持动态域名DNS或IP地址访问,支持公用网络和专用APN网络;
支持全功能9针RS232串口,速度最高可达920Kbps;
DTU可同时支持2路串口,一路RS232串口,一路RS485接口,可定制其他类型接口;
支持RTC功能,实时时钟自带后备电池,系统掉电时钟不丢失;
支持短信远程配置、查询、维护DTU各项工作参数和诊断DTU工作状态;
支持中英文短信收发,内置中文完整字库,可以直接收发GBK中文码;
自定义短信收发命令,可以根据命令直接填写手机号码、发送内容、编码方式直接发送中英文短信;
内建软、硬件双重看门狗设计,异常自动恢复,确保设备稳定、可靠运行;
自动测量系统供电电压;
支持一路ADC接口,一路数字IO输入接口;
EMC抗干扰设计(ESD>15KV,EFT>4KV),适合电磁环境恶劣和要求较高的工业应用场合;
极宽的电源电压范围,可支持+4.5V~42V宽电压供电范围;
超低待机功耗,12V供电的情况下,RS232串口正常待机电流<16mA,休眠待机低至2.4mA;TTL串口正常待机电流<7mA,休眠待机低至1mA;
支持外部IO关闭系统电源,可实现系统切断电源功耗<200uA。
六、升级步骤:
1、通过LY-502-E设备组建好GPRS网络,确保从站DTU与工作平台通讯正常。在此,我采用计算机拨号上网,DTU指向拨号上网所分配的IP地址,即指向中心,来进行从站DTU与工作平台进行数据交换。DTU通过其自带的串口连接线RS232/485和PLC相连.

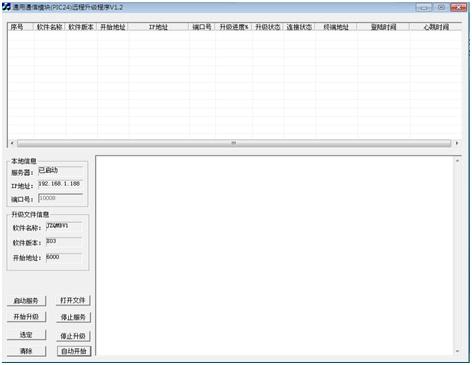

2、打开平台升级软件如下图
正确配置平台的IP 和端口号监听DTU(平台电脑需通过路由器映射监听端口)
3、点击软件中的打开文件,选择已写好的升级文件

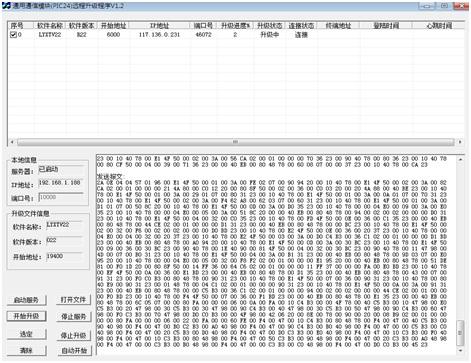

4、点击软件中启动服务,此时软件会显示监听到设备的序号信息,这时选择升级设备的序号,接下来点击开始升级,设备开始正常升级(升级进度显示100%说明升级完成)
