PLC S7-200 与S7-300 的安装 点击：1850 | 回复：92
（1）安装环境
PLC适用于工业现场，为了保证其工作的可靠性，延长PLC的使用寿命，安装时要注意周围环境条件：环境温度在0～55℃范围内；相对湿度在35%～85%范围内（无结霜），周围无易燃或腐蚀性气体、过量的灰尘和金属颗粒；避免过度的震动和冲击；避免太阳光的直射和水的溅射。
1、奥越信S7-200 PLC安装方式
S7-200的安装方法有两种：底板安装和DIN导轨安装。底板安装是利用PLC机体外壳四个角上的安装孔，用螺钉将其固定在底版上。DIN导轨安装是利用模块上的DIN夹子，把模块固定在一个标准的DIN导轨上。导轨安装既可以水平安装，也可以垂直安装。

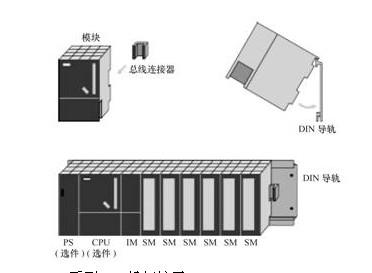

2、奥越信S7-300 PLC安装示意图
2、S7-300系列PLC机架扩展

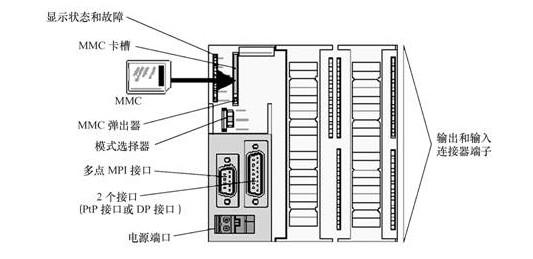

3、S7-300系列PLC的cpu通讯接口

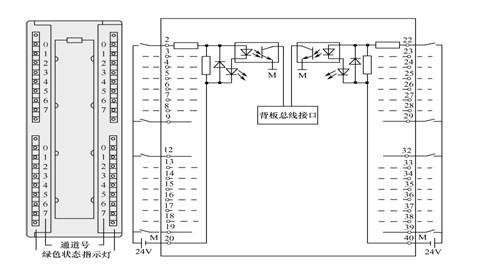

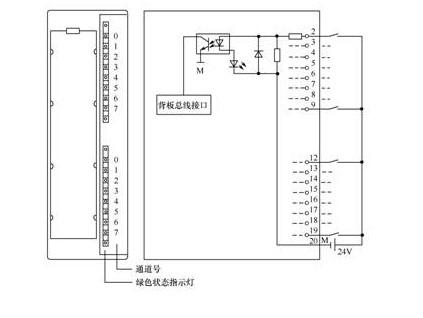

4、S7-300系列PLC的I/O模块
5、安装注意事项：
1）PLC的所有单元都应在断电时安装、拆卸；切勿将导线头、金属屑等杂物落入机体内；
2) 不要将交流电源线接到输入端子上，以免烧坏PLC；
3) 输出有继电器型，晶体管型（高速输出时宜选用），输出可直接带轻负载（LED指示灯等）；
4) PLC输出电路中没有保护，因此应在外部电路中串联使用熔断器等保护装置，防止负载短路造成损坏PLC;
5) 输入、输出信号线尽量分开走线，不要与动力线在同一管路内或捆扎在
一起，以免出现干扰信号，产生误动作；信号传输线采用屏蔽线，并且将屏蔽
线接地；为保证信号可靠，输入、输出线一般控制在20米以内；扩展电缆易受
噪声电干 扰，应远离动力线、高压设备等。
6) 接地端子应独立接地，不与其它设备接地端串联，接地线裁面不小于2mm2；
7) 辅助电源功率较小，只能带动小功率的设备（光电传感器等）；
8) 一般PLC均有一定数量的占有点数（即空地址接线端子），不要将线接上；
9) 输入/断开的时间要大于PLC扫描时间；
10) PLC存在I/O响应延迟问题，尤其在快速响应设备中应加以注意。
11）模块周围尽可能留出一定的空间，以便于机体周围的通风和散热
