看图识PLC,送积分活动——第6期 点击:513 | 回复:22



云锋-王者之师


  • 精华:1帖
  • 求助:4帖
  • 帖子:252帖 | 5541回
  • 年度积分:0
  • 历史总积分:30376
  • 注册:2005年6月24日
发表于:2013-04-08 12:31:52
楼主
求助帖50分-已结帖

说出下列图片中的PLC型号,以及所挂模块的I/O总点数(DI、DO、AI等点数分别列出,图片不清晰的,可以只列出各模块数),如果是遇见“老熟人”了,多介绍几句也无妨,比如通讯方面等等。

——

悬赏分数上不封顶,最低送出50分。先占楼并介绍得最全面的得大奖。当然后面跟帖的还是机会多多。

纯引用或CTRL  C 他人回帖,无奖。

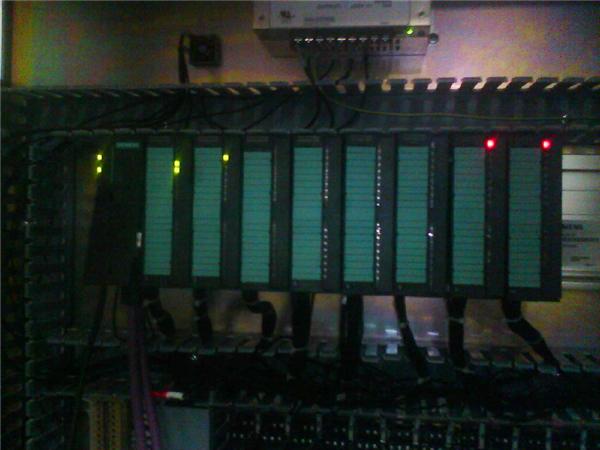

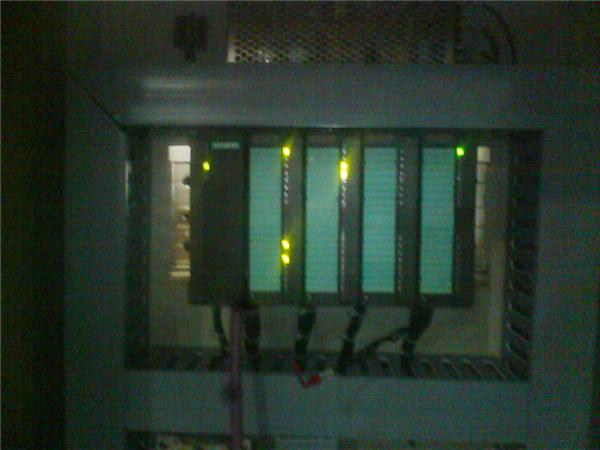

两张图片组成一套PLC系统。




王者之师——竹叶三

  • [版主]
  • 精华:7帖
  • 求助:21帖
  • 帖子:1141帖 | 3349回
  • 年度积分:198
  • 历史总积分:58069
  • 注册:2009年7月21日
发表于:2013-04-08 12:38:30
1楼

照片不是很清楚,太暗了。可以确定的是西门子300系列的。应该有输入模块,输出模块。看到了通讯线,应该有通讯单元远程IO之类的。

王者之师——梁真

  • 精华:2帖
  • 求助:3帖
  • 帖子:8帖 | 591回
  • 年度积分:0
  • 历史总积分:2570
  • 注册:2012年7月06日
发表于:2013-04-08 12:39:23
2楼

西门子S7-300  SM332模块

从未被超越

  • 精华:3帖
  • 求助:11帖
  • 帖子:108帖 | 1584回
  • 年度积分:1
  • 历史总积分:12293
  • 注册:2011年12月09日
发表于:2013-04-08 12:42:49
3楼

西门子的S7-300系统,2个机笼,MPI通讯,那边应该是CP5611,呵呵,一般就是EM231。232

  • 精华:0帖
  • 求助:0帖
  • 帖子:0帖 | 11回
  • 年度积分:0
  • 历史总积分:91
  • 注册:2008年2月19日
发表于:2013-04-08 12:48:37
4楼

图片有点魔模糊,大概如下:

第一张:CPU-如果左边那条线是网线的话应该是带PN口的CPU在314以上,不是的话就不好判断,但应该是新版的300系列PLC,老板的体积比较大有钥匙开关;接着的6个模块估计是321或者322看线不较多可能是24点的,最后两个是331或者332,因为DI.DO不会亮红灯估计是8点。

第二张图:ET200从站IM153之类的,后面4个估计是321或者322算24点的吧。

  • 精华:0帖
  • 求助:0帖
  • 帖子:0帖 | 11回
  • 年度积分:0
  • 历史总积分:91
  • 注册:2008年2月19日
发表于:2013-04-08 12:51:29
5楼

补充下,应该是用的DP通讯,如果用扩展模块IM360.361.365,CPU旁边的模块不会亮灯,接线也不是DP线,所以肯定的是用的ET200的模块,至于是什么不好说。

广州@阿君—王者之师

  • [版主]
  • 精华:25帖
  • 求助:18帖
  • 帖子:503帖 | 6997回
  • 年度积分:0
  • 历史总积分:66772
  • 注册:2010年6月26日
发表于:2013-04-08 12:51:52
6楼

引用 从未被超越 的回复内容: 西门子的S7-300系统,2个机笼,MPI通讯,那边应...


 231  232就错了

老友鬼鬼

  • 精华:0帖
  • 求助:1帖
  • 帖子:5帖 | 159回
  • 年度积分:30
  • 历史总积分:1264
  • 注册:2010年4月08日
发表于:2013-04-08 13:00:09
7楼

能看出是西门子300的,但看不清是什么模块

银光人生—华

  • 精华:0帖
  • 求助:0帖
  • 帖子:5帖 | 13597回
  • 年度积分:0
  • 历史总积分:52877
  • 注册:2007年11月23日
发表于:2013-04-08 13:34:04
8楼

是西门子300的,CPU看不清楚型号;

秦君_1

  • 精华:8帖
  • 求助:22帖
  • 帖子:148帖 | 4867回
  • 年度积分:1651
  • 历史总积分:39896
  • 注册:2005年6月28日
发表于:2013-04-08 13:57:28
9楼

从哪个紫红色双线通讯头上判断就是西门子的300了

阿水--王者之师

  • 精华:24帖
  • 求助:348帖
  • 帖子:1616帖 | 22281回
  • 年度积分:37
  • 历史总积分:98482
  • 注册:2007年3月22日
发表于:2013-04-08 14:10:40
10楼

 图片太模糊,但是能肯定的是全是 SIEMENS 的产品

1图: SIEMENS 的主站CPU + 两个 PROFIBUS 总线出,一个到下面图另一个可能是到HMI或是PC站点吧, 左起 6 个为 I/O 模块,且左边 2 个为 输入模块,后面 4 个为输出模块,最后 2 个可能是什么总线或是别的模块,I/O 模块没有红色灯


2图:SIEMENS  的 1 个通讯总站模块+ 2 入 +2 出模块

午夜清风555555

  • 精华:0帖
  • 求助:2帖
  • 帖子:63帖 | 3967回
  • 年度积分:683
  • 历史总积分:41167
  • 注册:2012年1月21日
发表于:2013-04-08 14:13:15
11楼

西门子300的,型号不知道。

2218955657

  • 精华:0帖
  • 求助:0帖
  • 帖子:1帖 | 1回
  • 年度积分:0
  • 历史总积分:5
  • 注册:2013年4月08日
发表于:2013-04-08 14:16:55
12楼

回复内容:

对: 王者之师——竹叶三  照片不是很清楚,太暗了。可以确定的是西门子300系列的... 内容的回复!


 眼力很够啊!

狼牙精神

  • 精华:6帖
  • 求助:5帖
  • 帖子:468帖 | 5379回
  • 年度积分:119
  • 历史总积分:62906
  • 注册:2020年3月27日
发表于:2013-04-08 15:23:36
13楼

PLC为西门子300系列

上面的图有300的CPU、开关量输入输出模块、亮红灯的是模拟量模块

下面的图是ET200 IM153通过紫色的DP总线与CPU通讯。

由于图片太模糊,具体模块类型无法分辨。

千山独步--王者之师

  • 精华:0帖
  • 求助:0帖
  • 帖子:159帖 | 3098回
  • 年度积分:4
  • 历史总积分:21261
  • 注册:2007年2月02日
发表于:2013-04-08 15:50:53
14楼

siemens_300_PLC

第一张图:应该是314的CPU,具体订货号不清楚啦,前面是DI,DO 模块,最后两个是AI AO模块

第二张图:DP接口模块153-1的吧 ,后面的是 DI DO  模块

16点的输入 输出模块

MXCG

  • 精华:0帖
  • 求助:0帖
  • 帖子:3帖 | 31回
  • 年度积分:0
  • 历史总积分:40
  • 注册:2013年4月08日
发表于:2013-04-08 15:53:10
15楼

好像西门子S7-300!

wxck

  • 精华:8帖
  • 求助:0帖
  • 帖子:474帖 | 1740回
  • 年度积分:0
  • 历史总积分:6871
  • 注册:2003年7月14日
发表于:2013-04-08 15:53:30
16楼

照片不是很清楚,只确定是西门子300系列的

aijimo

  • 精华:0帖
  • 求助:0帖
  • 帖子:7帖 | 215回
  • 年度积分:0
  • 历史总积分:2307
  • 注册:2013年3月04日
发表于:2013-04-08 18:26:28
17楼



S7-300PLC

第一张图:应该是314的CPU,前面是DI,DO 模块,最后两个是AI AO模块

第二张图:下面的图是ET200 IM153通过紫色的DP总线与CPU通讯,DP接口模块153-1的吧 ,后面的是 DI DO  模块

16点的输入 输出模块

OLDPOLICE

  • 精华:17帖
  • 求助:20帖
  • 帖子:3169帖 | 14497回
  • 年度积分:0
  • 历史总积分:71359
  • 注册:2010年8月14日
发表于:2013-04-08 18:39:00
18楼

只能看出是西门子的S7系列PLC.

王者之师--听涛风1

  • 精华:0帖
  • 求助:9帖
  • 帖子:46帖 | 1546回
  • 年度积分:0
  • 历史总积分:13710
  • 注册:2010年9月11日
发表于:2013-04-08 20:16:14
19楼

西门子300的PLC

第一张图应该是314或者317的CPU,前面亮绿灯的是输入输出模块,后面亮红灯的两个是模拟量输入输出模块

第二张是西门子扩展站,后面的是是输入输出模块。

紫电缆是通讯电缆采用MPI 或者DP通讯方式,接线方式开关是两头ON 中间全OFF



PLC酷客

  • [版主]
  • 精华:9帖
  • 求助:31帖
  • 帖子:1460帖 | 7990回
  • 年度积分:457
  • 历史总积分:59176
  • 注册:2004年7月13日
发表于:2013-04-09 20:19:25
20楼

西门子S7-300  SM332模块
